  6

РУ

С

С

КИ

Й

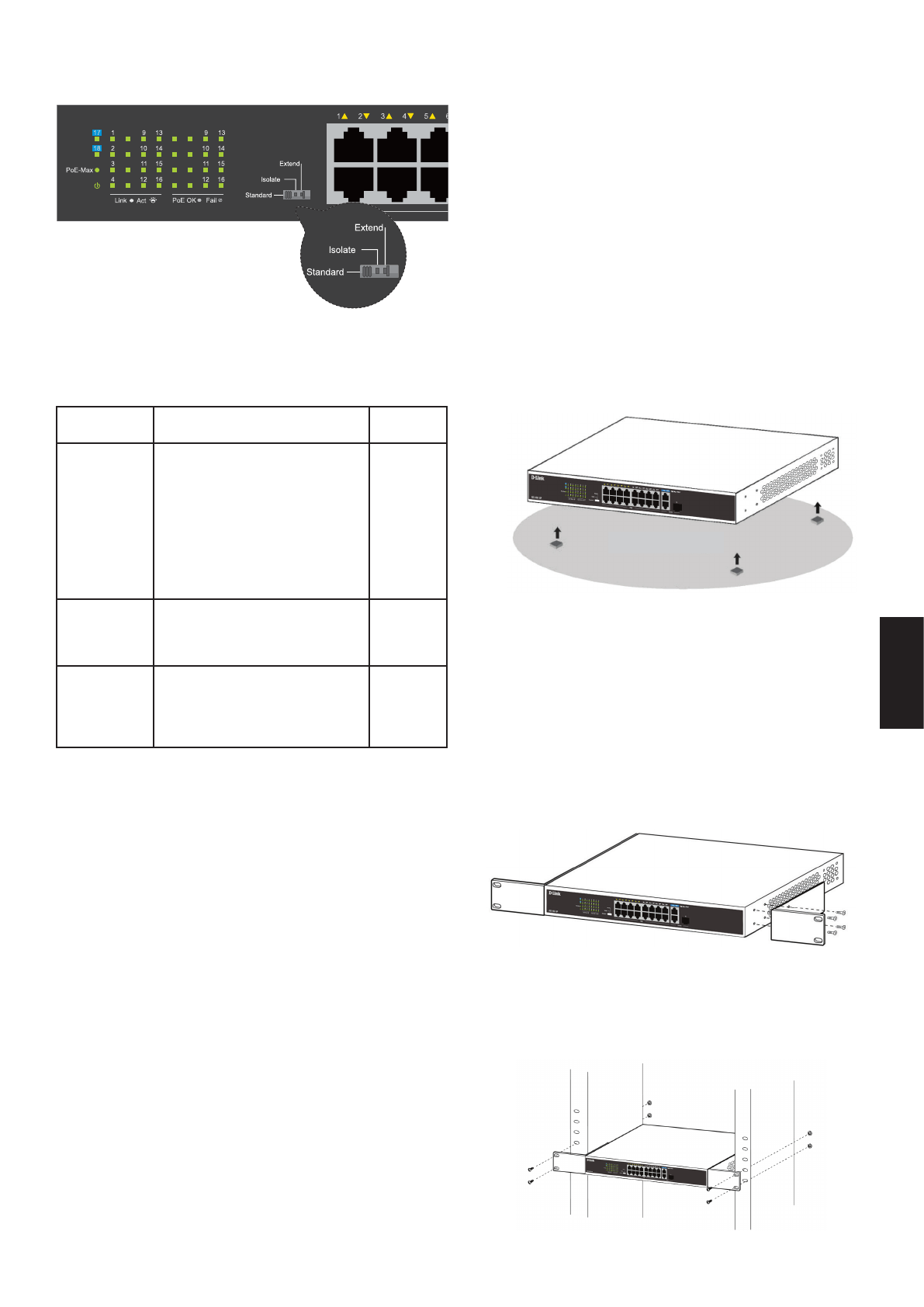

DIP-переключатели

DIP-переключатели, расположенные на передней

панели DSS-100E-18P, позволяют легко настроить

дополнительные функции коммутатора.

DIP

-переключатель

Описание

По

умолчанию

Standard

Трафик может передаваться между

всеми портами коммутатора, и

они работают как порты обычного

неуправляемого коммутатора.

*Порты 1-16 поддерживают

технологию Power over Ethernet и

обеспечивают передачу данных на

скорости 10/100 Мбит/с.** Порты 1-8

поддерживают функцию приоритета

портов для оптимизации трафика.

Включен

Isolate

Трафик между портами 1-16

передаваться не может, но каждый

из них может обмениваться

трафиком с портами 17 и 18.

Выключен

Extend

Скорость передачи данных на

портах 9-16 ограничена до 10

Мбит/с, тогда как максимальное

расстояние передачи на порту

увеличено до 250 метров.

Выключен

Таблица 4

Установка коммутатора

Перед началом работы

Соблюдайте следующие меры предосторожности,

ч то б ы   п р е д отв р ати ть   н е з а п л а н и р о в а н н о е

в ы к л ю ч е н и е   у с т р о й с т в а ,   п о в р е ж д е н и е

оборудования или нанесение вреда человеку:
•  Установите DSS-100E-18P в сухом и прохладном

месте с допустимым значением температур и

влажности.

•  Установите коммутатор в месте, защищенном от

воздействия сильных электромагнитных полей,

вибрации, пыли и прямых солнечных лучей.

•  Оставьте не менее 10 см свободного пространства

слева и справа от коммутатора для обеспечения

вентиляции.

•  Осмотрите кабель питания и убедитесь в

б е з о п а с н о с т и   е г о   п о д к л ю ч е н и я   к

соответствующему разъему на задней панели

коммутатора.

•  Н е   р а з м е щ а й те   н и к а к и х   у с т р о й с т в   н а

поверхности коммутатора.

Установка коммутатора на

плоскую поверхность

В комп лек т пос тавки DSS -100E-18P вход ят

резиновые ножки, которые помогают защитить

корпус коммутатора и поверхность, на которую он

устанавливается, от царапин.

1.  Снимите липкую ленту с резиновых ножек.
2.  Прикрепите резиновые ножки к нижней панели

коммутатора, расположив их по углам.

Рисунок 4

Установка коммутатора в стойку

Коммутатор DSS-100E-18P может быть установлен

в 19-дюймовую стойку.

1.  Прикрепите входящие в комплект поставки

кронштейны к боковым панелям коммутатора и

зафиксируйте кронштейны с помощью входящих

в комплект поставки винтов.

Рисунок 5

2.  Установите коммутатор в стойку.
3.  Закрепите коммутатор с помощью винтов,

входящих в комплект поставки стойки.

Рисунок 6

5

6

7

8

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

Act

Link

/

1000

5

6

7

8

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

Act

Link

/

1000

Резиновые ножки
