  2

E

N

G

LIS

H

#

LED

Status

Description

4

Link/Act/

Speed

(Ports 17

to 18)

Solid

green

There is an active link negotiated at

10/100/1000 Mbps on this port.

Blinking

green

There is traffic on the port at 10/100/1000

Mbps.

Off

No link

5

PoE

(Ports 1

to 16)

Solid

amber

The port is providing power to the

connected PoE-powered device.

Off

There is no PoE-powered device

connected to this port or PoE-powered

device insert but failure occurs. (PSE can’t

provide power to PD due to PD error or

power budget is not enough.)

Table 1

Front Panel Connectors

Figure 2

#

Item

Description

1

Ports 1 ~16

10/100 Mbps PoE-capable ports for

connecting Ethernet devices and PoE-

powered devices.

2

Port 17

10/100/1000 Mbps Ethernet uplink port

for connecting to another switch using an

Ethernet cable.

3

Port 18

10/100/1000 Mbps GbE/SFP combo uplink

port for connecting to another switch using an

Ethernet cable or installing a compatible SFP

transceiver.

Table 2

Rear Panel Connectors

Figure 3

#

Item

Description

1

Switch GND

This is used to connect the switch to ground.

2

Power Input

This is used to connect the power cable to the

switch.

Table 3

Before You Begin

This Quick Installation Guide gives you step-by-step

instructions for setting up your DSS-100E-18P 18-

Port Unmanaged PoE Switch. The model you have

purchased may appear slightly different from the

one shown in the illustrations. For more detailed

information about the switch, please refer to the

User Manual.

Package Contents

This DSS-100E-18P package should include the

following items:
•  1 x DSS-100E-18P
•  1 x Power cord
•  1 x Rack mount kit and rubber feet
•  1 x Quick Installation Guide
If any of the above items are damaged or missing,

please contact your local D-Link reseller.

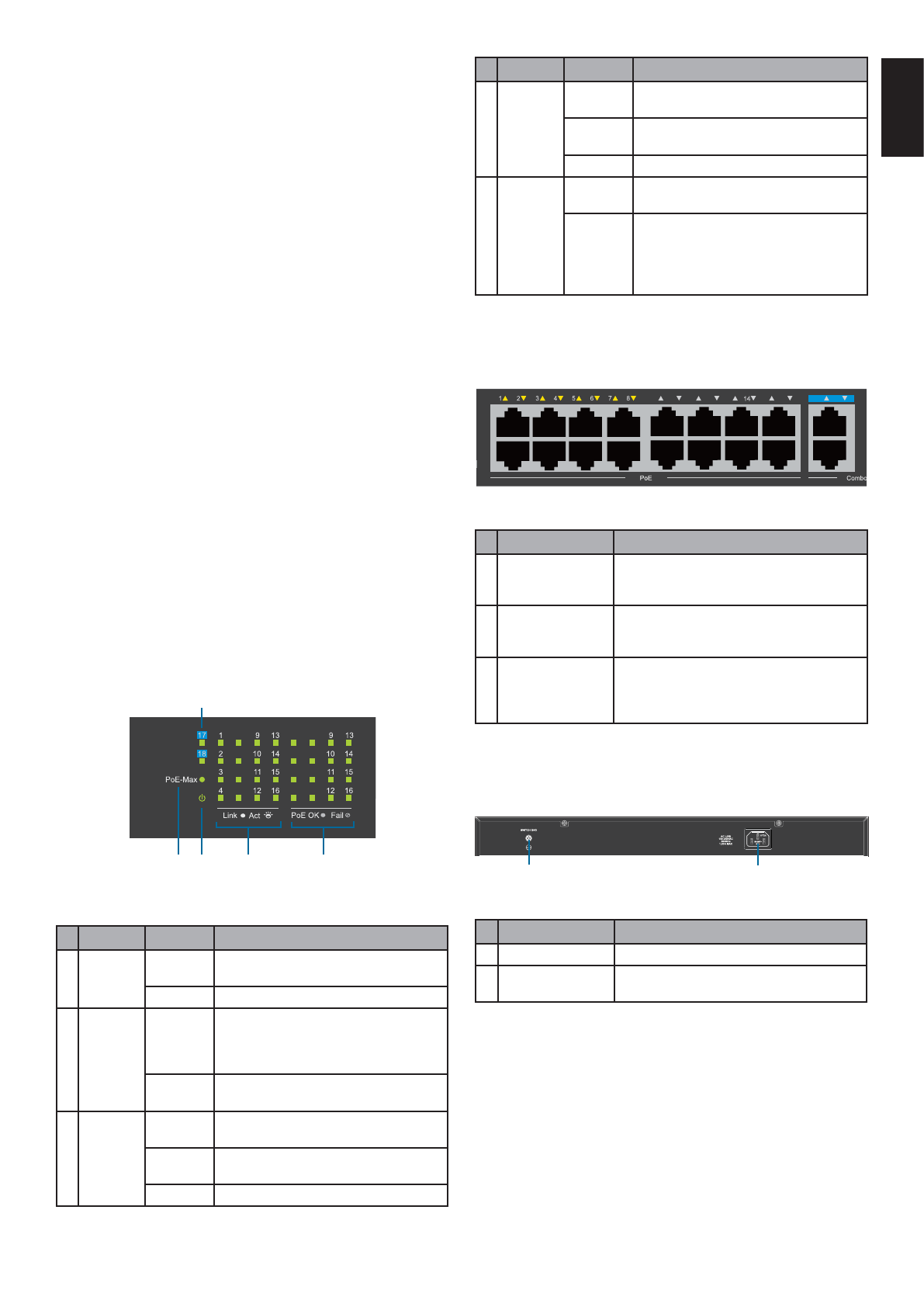

Hardware Overview

LED Indicators

Figure 1

#

LED

Status

Description

1

Power

Solid

green

The device is powered on.

Off

The device is powered off.

2

PoE Max

Solid red

Indicates that the total PoE power output

of the switch has exceeded the Guard

Band threshold of 223 W, but is still below

the total budget of 230 W.

Off

The total PoE power consumption is below

the 223 W Guard Band threshold.

3

Link/Act/

Speed

(Ports 1

to 16)

Solid

amber

There is an active link negotiated at 10/100

Mbps on this port.

Blinking

amber

There is traffic on the port at 10/100 Mbps.

Off

No link

5

6

7

8

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

Act

Link

/

1000

5

6

7

8

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

Act

Link

/

1000
