5

РУ

С

С

КИ

Й

# Индикатор Состояние

Описание

3

Link/Act/

Speed

(Порты 1-16)

Горит желтым

светом

К порту подключено устройство

на скорости 10/100 Мбит/с.

Мигает

желтым

светом

На порту выполняется передача

или прием данных на скорости

10/100 Мбит/с.

Не горит

Устройство не подключено к

порту.

4

Link/Act/

Speed

(Порты

17-18)

Горит зеленым

светом

К порту подключено устройство

на скорости 1000 Мбит/с.

Мигает

зеленым

светом

На порту выполняется передача

или прием данных на скорости

1000 Мбит/с.

Не горит

Устройство не подключено к

порту.

5

PoE

(Порты 1-16)

Горит желтым

светом

Устройство с поддержкой PoE

получает питание по Ethernet-

кабелю.

Не горит

Устройство с поддержкой PoE не

подключено к порту или

подключено, но не получает

питание по Ethernet-кабелю

(по причине ошибки или

недостаточного для питания

устройства бюджета мощности

коммутатора).

Таблица 1

Интерфейсы передней панели

Рисунок 2

# Интерфейс

Описание

1

Порты 1-16

Порты 10/100Base-TX с поддержкой PoE для

подключения Ethernet-устройств и устройств с

поддержкой PoE.

2

Порт 17

Uplink-порт 10/100/1000Base-T для подключения

другого коммутатора с помощью Ethernet-кабеля.

3

Порт 18

Uplink-комбо-порт 100/1000Base-T/SFP для

подключения другого коммутатора с помощью

Ethernet-кабеля или для установки совместимого

SFP-трансивера.

Таблица 2

Компоненты задней панели

Рисунок  3

#

Компонент

Описание

1

Switch GND

Винт заземления предназначен для

крепления клеммы заземляющего провода

к коммутатору.

2

Разъем питания

Разъем предназначен для подключения

кабеля питания.

Таблица 3

Неуправляемый коммутатор

с 16 портами 10/100Base-TX, 1

портом 10/100/1000Base-T и 1

комбо-портом 100/1000Base-T/

SFP (16 портов PoE 802.3af/at,

PoE-бюджет 230 Вт)

Перед началом работы

Данное руководство содержит инструкции по

установке неуправляемого коммутатора DSS-

100E-18P. Приобретенная Вами модель может

незначительно отличаться от изображенной в

руководстве.

Комплект поставки

К о м п л е к т   п о с т а в к и   D S S - 1 0 0 E - 1 8 P   д о л ж е н

содержать следующие компоненты:

•  Коммутатор DSS-100E-18P

•  Кабель питания

•  2 крепежных кронштейна для

установки в 19-дюймовую стойку

•  4 резиновые ножки

•  Комплект для монтажа

•  Краткое руководство по установке

Если что-либо отсутствует или есть повреждения,

обратитесь к Вашему поставщику.

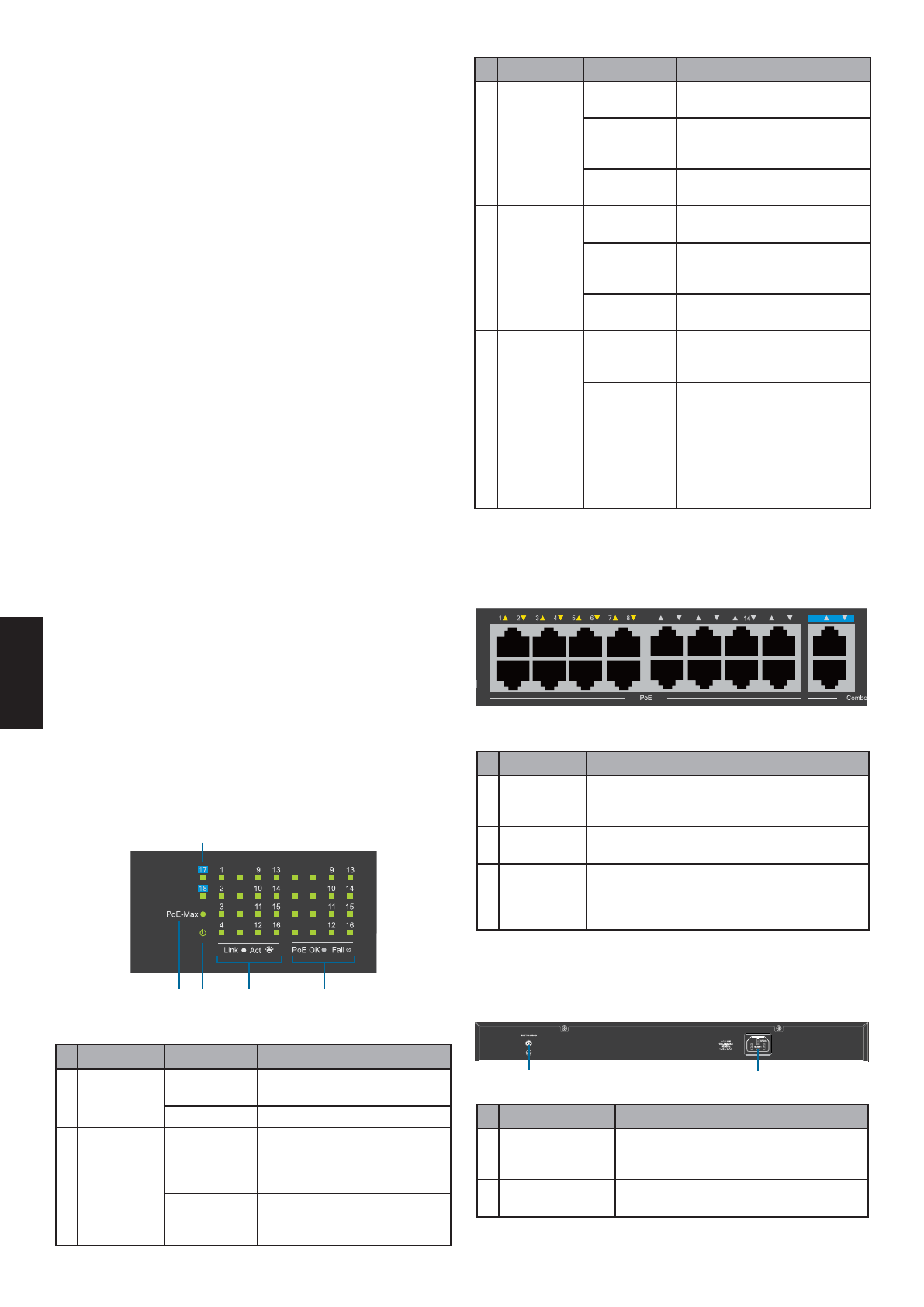

Обзор аппаратной части

Индикаторы

Рисунок 1

# Индикатор Состояние

Описание

1

Power

Горит зеленым

светом

Питание включено.

Не горит

Питание выключено.

2

PoE Max

Горит красным

светом

Общая потребляемая мощность

превышает допустимый порог

223 Вт, но ниже общего бюджета

230 Вт.

Не горит

Общая потребляемая мощность

PoE ниже допустимого порога

223 Вт.

5

6

7

8

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

Act

Link

/

1000

5

6

7

8

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

Act

Link

/

1000

1

3

5

4

2
