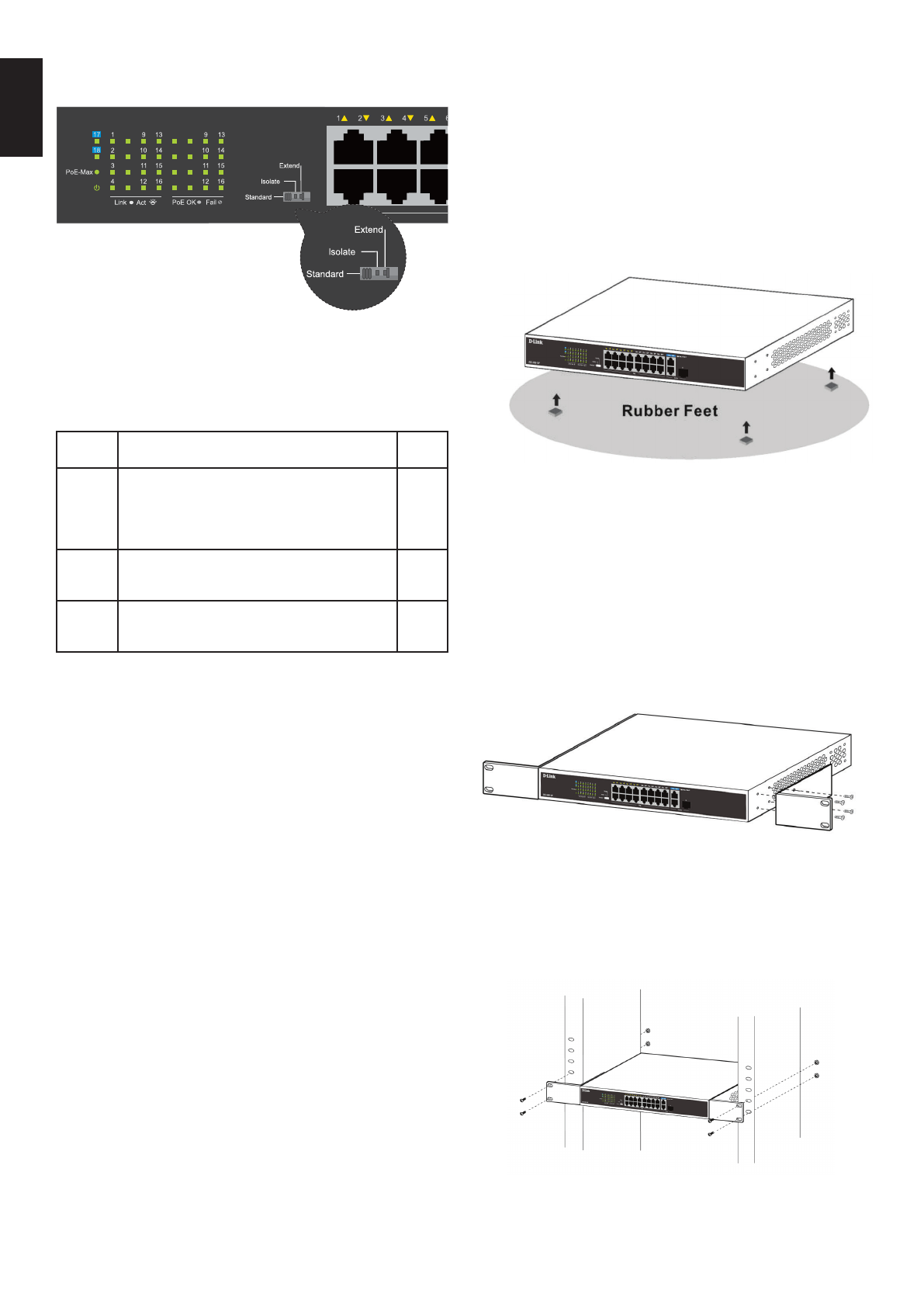

DIP Switches

The DIP switches on the front panel allow easy

configuration of the advanced features of the DSS-

100E-18P

DIP

Switch

Function Controlled

Default

Standard

Switch all ports can communicate with each

other port and work as a common Unmanaged

Switch. *1 to 16 port supports Power over Ethernet

and transmit data at 10/100 Mbps.** 1 to 8 port

supports port priority to optimize port cache.

On

Isolate

1 to 16 port can’t communicate with

each other, but each of them can

communicate with port 17 and 18.

Off

Extend

The data rate of 9 to 16 port is limited to 10Mbps,

whereas the maximum transmission distance

of the port is increased to 250 meters.

Off

Table 4

Hardware Installation

Before You Begin

Observe the following precautions to help prevent

shutdowns, equipment failures, and personal injury:
•  Install the DSS-100E-18P in a cool and dr y

place. Refer to the technical specifications in

the user manual for the acceptable operating

temperature and humidity ranges.

•  Install the switch in a site free from strong

electromagnetic sources, vibration, dust, and

direct sunlight.

•  Leave at least 10 cm of space to the left and right-

hand side of the switch for ventilation.

•  Visually inspect the power connector and make

sure that it is fully secured to the power cord.

•  Do not stack any devices on top of the switch.

Using the Switch on a Flat Surface

The included rubber pads can be placed on the

bottom of the device to prevent it from damaging

the surface it is placed on.
1.  Remove the rubber pads from the adhesive strip.

2.  Stick one pad on each corner on the bottom

panel of the switch.

Figure 4

Mounting the Switch in a Rack

The DSS-100E-18P can be mounted into a standard

19” server rack.
1.  Attach the included mounting brackets to the

sides of the switch and secure them using the

provided screws.

Figure 5

2.  Install the switch into the rack.
3.  Use the screws that were provided with the rack

to secure the switch to the rack.

Figure 6
