Компоненты задней панели

100-240V

Power Cord Retainer

AC 50/60Hz

3

2

1

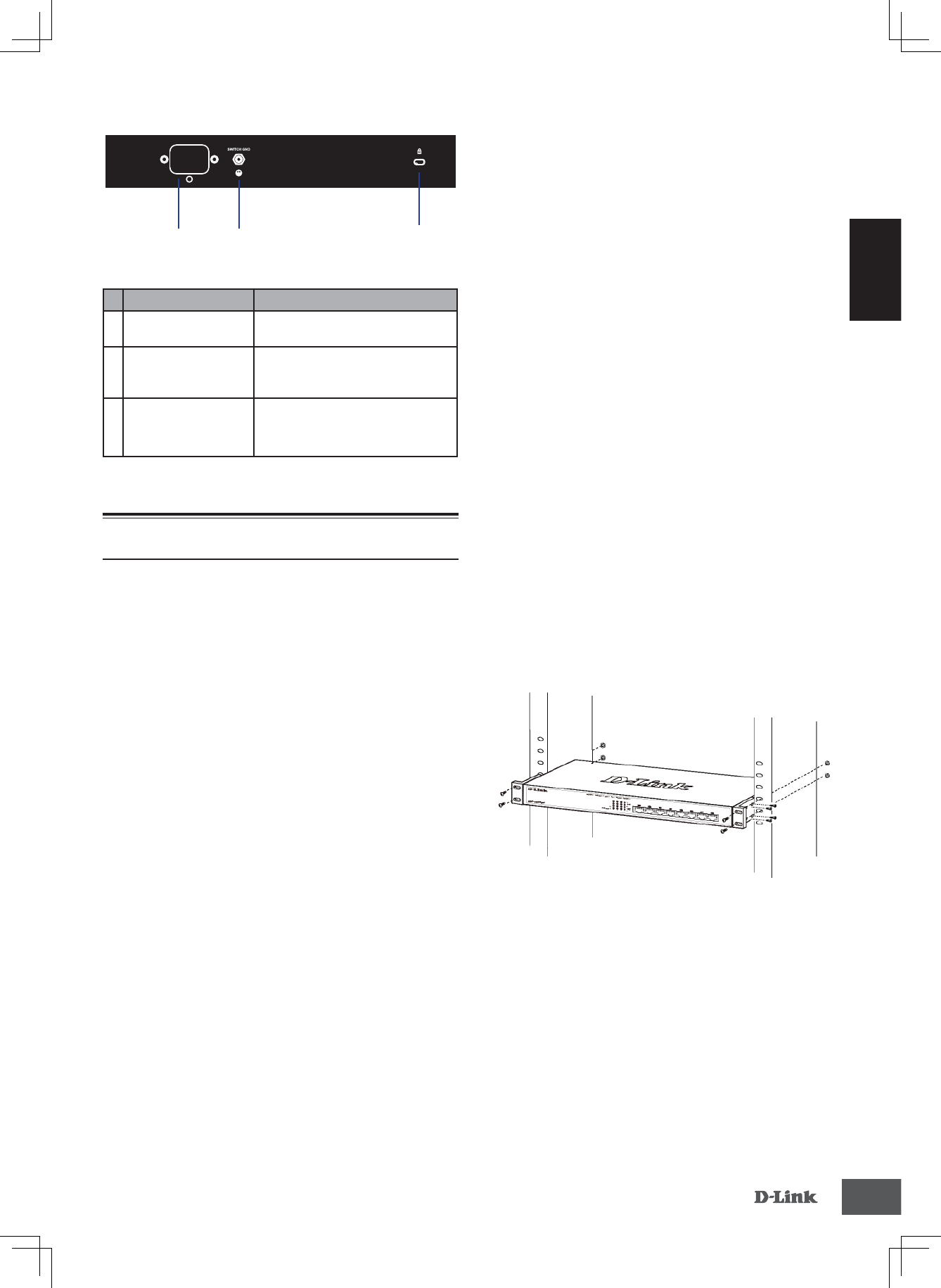

Рисунок 3: Компоненты задней панели

#

Компонент

Описание

1

Разъем питания

Р а з ъ е м   п р е д н а з н а ч е н   д л я

подключения кабеля питания.

2

SWITCH GND

Винт заземления предназначен для

крепления клеммы заземляющего

провода к коммутатору.

3

Слот для

кенсингтонского

замка

Слот предназначен для установки

кенсингтонского замка.

Таблица 3: Компоненты задней панели

Установка коммутатора

Меры предосторожности

Д ля безопасной ус тановки и эксплуатации

коммутатора рекомендуется следующее:
•  Осмотрите к абе ль питани я и у бедитесь

в   б е з о п а с н о с т и   е г о   п о д к л ю ч е н и я   к

соответствующему разъему на задней панели

коммутатора.

•  Убе дитесь в на личии прос транс тва д л я

те п л о в ы д е л е н и я   и   в е н т и л я ц и и   в о к р у г

коммутатора.

•  Установите коммутатор в месте, защищенном

от воздействия сильных электромагнитных

полей, вибрации, пыли и прямых солнечных

лучей.

•  Н е   р а з м е щ а й те   т я ж е л ы е   п р е д м е т ы   н а

поверхности коммутатора.

Заземление коммутатора

К о м м у т а то р   м о ж н о   з а з е м л и т ь ,   в ы п о л н и в

следующие шаги:
1.  У б е д и т е с ь ,   ч т о   п и т а н и е   к о м м у т а т о р а

выключено.

2.  Прикрутите клемму заземляющего провода

винтом заземления к коммутатору.

3.  Прикрепите клемму на противоположной

стороне провода заземления к заземлителю.

4.  П р о в е р ьте   н а д е ж н о с т ь   с у щ е с т в у ю щ и х

соединений.

Крепление резиновых ножек

В комплек т пос тавки DGS-1008MP входят 4

резиновые ножки, которые помогают защитить

корпус коммутатора и поверхность, на которую

он устанавливается, от царапин. Снимите липкую

ленту с резиновых ножек и прикрепите их к

нижней панели коммутатора, расположив их по

углам.

Установка коммутатора в стойку

К о м м у т а т о р   м о ж е т   б ы т ь   у с т а н о в л е н   в

19-дюймовую стойку EIA, которая, как правило,

размещается в серверной комнате вместе с

другим оборудованием.

1.  Прикрепите к боковым панелям коммутатора

входящие в комплект поставки кронштейны

и зафиксируйте их с помощью входящих в

комплект поставки винтов.

2.  Установите коммутатор в стойку и закрепите

его с помощью винтов, входящих в комплект

поставки стойки.

Рисунок 4: Установка коммутатора в стойку

Включение питания коммутатора

Подключите кабель питания к соответствующему

разъему на задней панели комму татора и к

электрической розетке.
