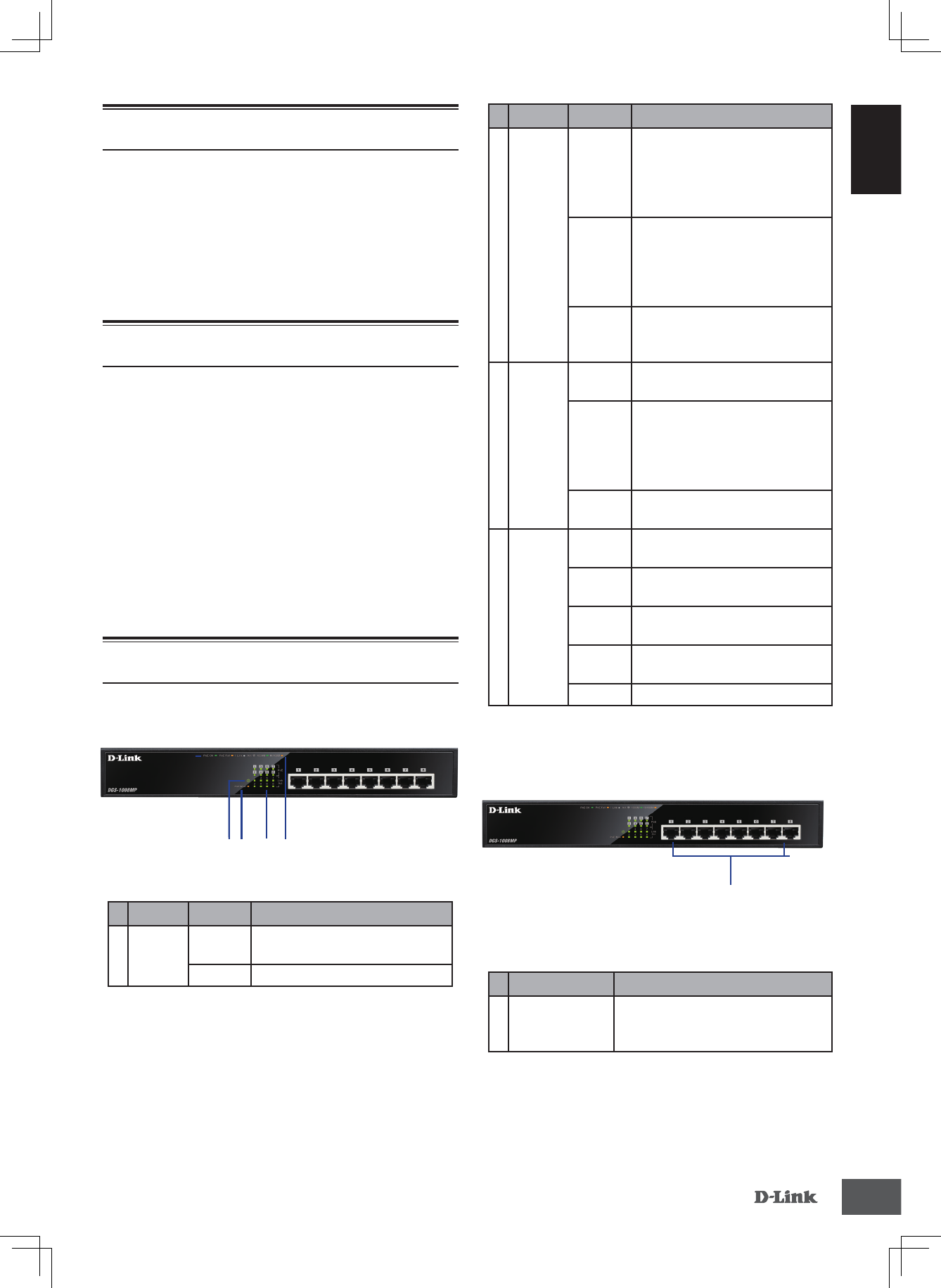

DGS -1008MP

2

E

N

G

LIS

H

#

LED

Status

Description

2

PoE

Max.

Solid

Amber

Indicates the total PoE power

output of the switch has exceeded

the Guard Band threshold of 118

watts, but is still below the total

budget of 125 W.

Blinking

Amber

The total PoE budget of 125 W

has been exceeded. When the

switch’s PoE budget is being fully

utilized, no additional devices can

be powered through the switch.

Off

The total PoE power consumption

is below the 118 W Guard Band

threshold.

3

PoE

Solid

green

The port is providing power to the

connected PoE-powered device.

Blinking

Amber

Indicates a PoE-powered device

is connected to this PoE port,

but the switch has insufficient

re m a i n i n g   p owe r   b u d g e t   to

power the device.

Off

There is no PoE-powered device

connected to this port.

4

Link/

ACT/

Speed

Solid

green

There is an active link negotiated

at 1000 Mbps on this port.

Blinking

green

There is traffic on the port.

Solid

amber

There is an active link negotiated

at 10/100 Mbps on this port.

Blinking

amber

There is traffic on the port.

Off

There is no active link on this port.

Table 1: LED overview

Front Panel Connectors

Figure 2: Front panel connectors

#

Interface

Description

1

Ports 1 - 8

10/100/1000 Mbps PoE-capable

ports, used for connecting Ethernet

devices and PoE-powered devices.

Table 2: Front connector description

Before You Begin

This Quick Installation Guide gives you step-by-

step instructions for setting up your DGS-1008MP

8-port Gigabit PoE Desktop Switch. The model

you have purchased may appear slightly different

from the one shown in the illustrations. For more

detailed information about the switch and technical

specifications, please refer to the User Manual.

Package Contents

This DGS-1008MP package should include the

following items:
•  1 x DGS-1008MP
•  1 x Power cord
•  1 x Power cord retainer
•  1 x Rack mount kit and rubber feet
•  1 x Quick Installation Guide

If any of the above items are damaged or missing,

please contact your local D-Link reseller.

Hardware Overview

LED Indicators

1 2 3 4

Figure 1: Front panel LEDs

#

LED

Status

Description

1

Power

Solid

green

The switch is powered on.

Off

The switch is turned off.
