DGS -1008MP

3

E

N

G

LI

S

H

Rear Panel Connectors

100-240V

Power Cord Retainer

AC 50/60Hz

3

2

1

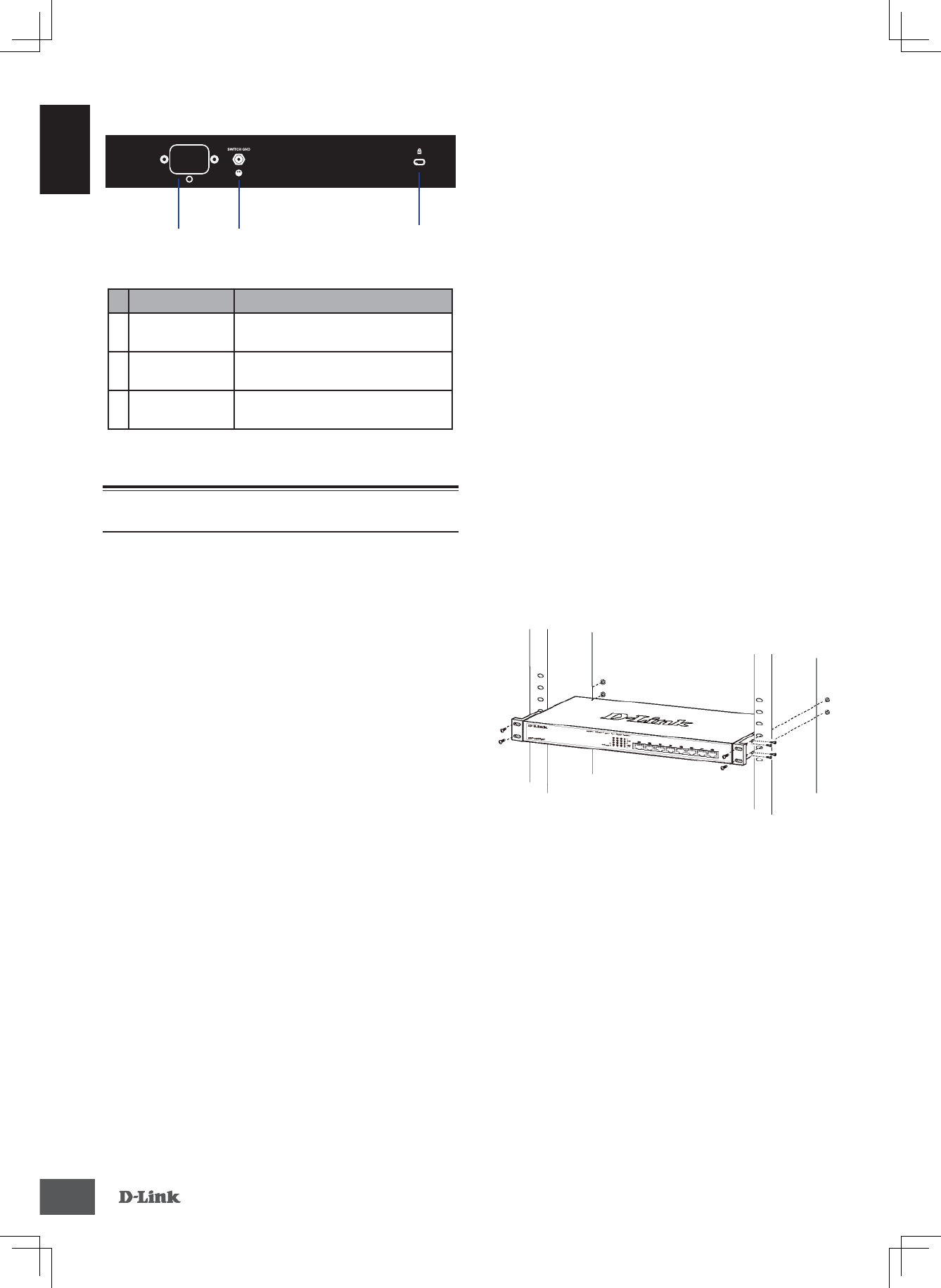

Figure 3: Rear panel connectors

#

Connector

Description

1

Power Input

This is used to connect the power

cable to the switch.

2

SWITCH GND

Screw used to secure a grounding

wire to connect the switch to ground.

3

Kensington

Security Lock

S l o t   u s e d   t o   a t t a c h   a   p hy s i c a l

Kensington security lock.

Table 3: Rear connector description

Hardware Installation

Installation Precautions

For safe switch installation and operation, it is

recommended to:
•  Visually inspect the power connector and make

sure that it is fully secured to the power cord.

•  Make sure that there is proper heat dissipation

and adequate ventilation around the switch.

•  Install the switch in a site free from strong

electromagnetic sources, vibration, dust, and

direct sunlight.

•  Not place heavy objects on the switch.

Grounding the Switch

The following steps explain the procedure for

connecting the switch to a protective ground:
1.  Verify that the system is powered off.
2.  Remove the ground screw and place the #8

terminal lug ring at one end of the ground cable

on top of the ground screw opening.

3.  Insert the ground screw back into the ground

screw opening.

4.  Using a screwdriver, tighten the ground screw to

secure the ground cable to the switch.

5.  Attach the terminal lug ring at the other end

of the grounding cable to an appropriate

grounding source.

6.  Verify that the connections from the ground

connector on the switch to the grounding source

are securely attached.

Attaching the Rubber Pads

The DGS-1008MP comes with a strip with 4 adhesive

rubber pads to place on the bottom of the device

to prevent the switch from damaging the surface

it is placed on. To attach the rubber pads, simply

remove the rubber pads from the adhesive strip and

stick one pad on each corner on the bottom panel

of the switch.

Rack Mount Installation

The switch can be mounted in an EIA standard size

19-inch rack, which can be placed in a wiring closet

with other equipment.

1.  Attach the L-shaped mounting brackets to the

sides of the switch and secure them with screws

provided.

2.  Mount the switch in the rack using a screwdriver

and the supplied rack-mounting screws

Figure 4: Mounting the switch

Powering On the Switch

After connecting the switch to the network using

a compatible category 5/6/7 UTP network cable,

simply connect the switch to a power outlet to power

the device.
