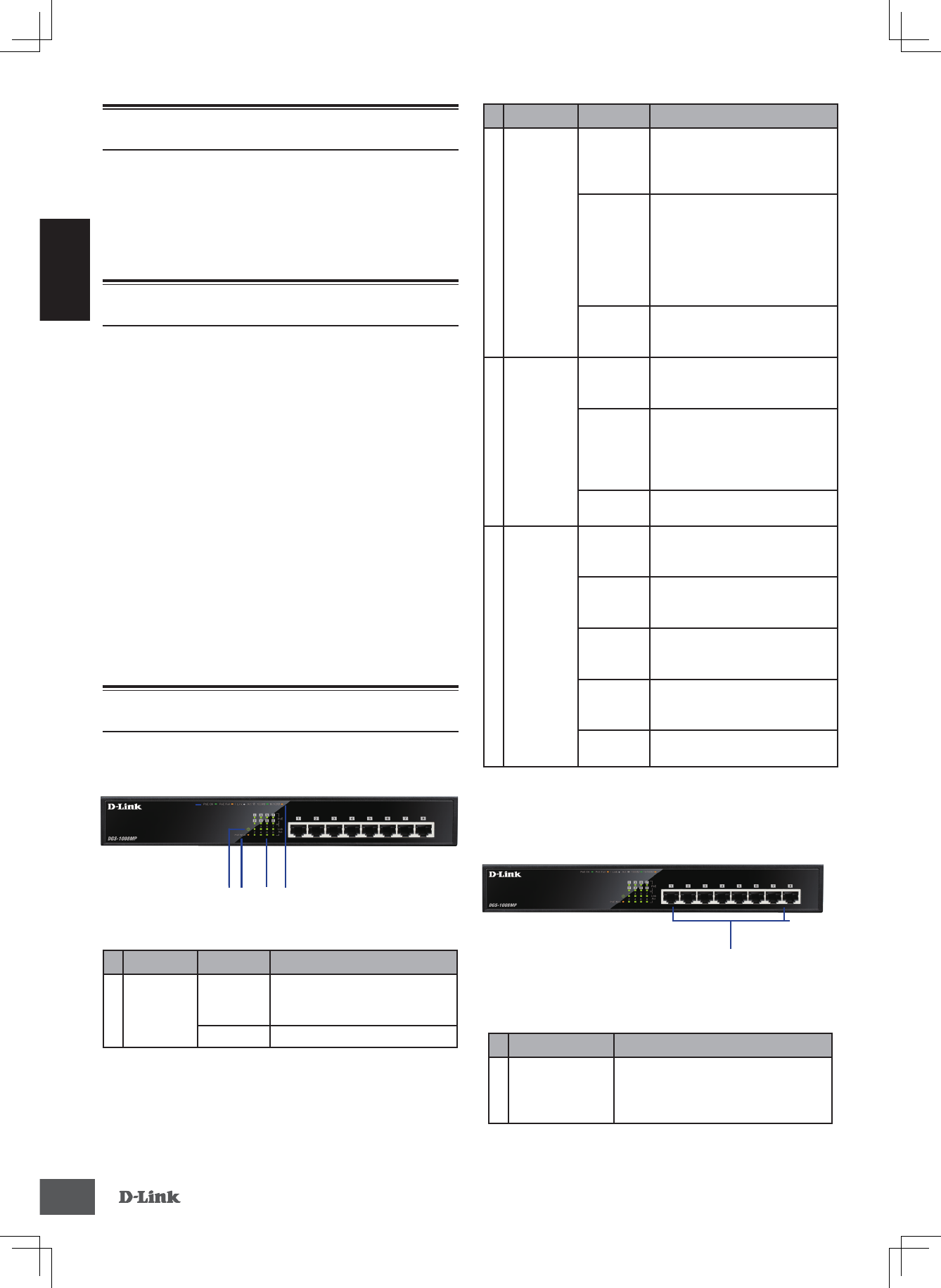

Интерфейсы передней панели; Перед началом работы; Индикаторы - D-Link DGS-1008MP/B1A - Инструкция по эксплуатации - Страница 5

DGS -1008MP

5

РУ

С

С

КИ

Й

#

Индикатор Состояние

Описание

2

PoE Max.

Горит

желтым

светом

Общая потребляемая мощность

превышает допустимый порог

118 Вт, но ниже общего бюджета

125 Вт.

Мигает

желтым

светом

П р е в ы ш е н   о б щ и й   б ю д ж е т

мощнос ти PoE 125 Вт. Когда

P o E - б ю д ж е т   к о м м у т а т о р а

и с п о л ь з у е т с я   п о л н о с т ь ю ,

дополнительные устройства не

смогут получать питание по PoE

через коммутатор.

Не горит

Общая потребляемая мощность

PoE ниже допустимого порога

118 Вт.

3

PoE

Горит

зеленым

светом

Устройство с поддержкой PoE

получает питание по Ethernet-

кабелю.

Мигает

желтым

светом

Ус т р о й с т в о   с   п о д д е р ж к о й

PoE подк лючено к порт у, но

оставшегося бюджета мощности

коммутатора недостаточно для

питания устройства.

Не горит

Устройство с поддержкой PoE не

подключено к порту.

4

Link/ACT/

Speed

Горит

зеленым

светом

К порту подключено устройство

на скорости 1000 Мбит/с.

Мигает

зеленым

светом

На порту выполняется передача

или прием данных.

Горит

желтым

светом

К порту подключено устройство

на скорости 10/100 Мбит/с.

Мигает

желтым

светом

На порту выполняется передача

или прием данных.

Не горит

К   п о р т у   н е   п о д к л ю ч е н о

устройство.

Таблица 1: Индикаторы передней панели

Интерфейсы передней панели

Рисунок 2: Интерфейсы передней панели

#

Интерфейс

Описание

1

Порты 1 - 8

Порты 10/100/1000Base-T с

поддержкой PoE для подключения

Ethernet-устройств и устройств

с поддержкой PoE.

Таблица 2: Интерфейсы передней панели

Перед началом работы

Данное руководс тво содержит инс трукции

по  ус тановке  неуправляемого  комму татора

DGS-1008MP. Помните, что приобретенная Вами

модель может незначительно отличаться от

изображенной в руководстве.

Комплект поставки

К о м п л е к т   п о с т а в к и   D G S - 1 0 0 8 M P   д о л ж е н

содержать следующие компоненты:
•  Неуправляемый комму татор с 8 портами

1 0 / 1 0 0 / 1 0 0 0 B a s e -T   с   п о д д е р ж к о й   P o E

802.3af/802.3at (30 Вт, PoE-бюджет 125 Вт)

DGS-1008MP

•  Кабель питания
•  Фиксатор для кабеля питания
•  Комплект для установки в стойку
•  Резиновые ножки
•  Краткое руководство по установке

Если что-либо отсутствует или есть повреждения,

обратитесь к Вашему поставщику.

Обзор аппаратной части

Индикаторы

1 2 3 4

Рисунок 1: Индикаторы передней панели

#

Индикатор Состояние

Описание

1

Power

Горит

зеленым

светом

Питание включено.

Не горит

Питание выключено.
