ПР ОВЕРК А ТОЧНО С Т И ГОРИЗОН ТА ЛИ

NEO X1-360

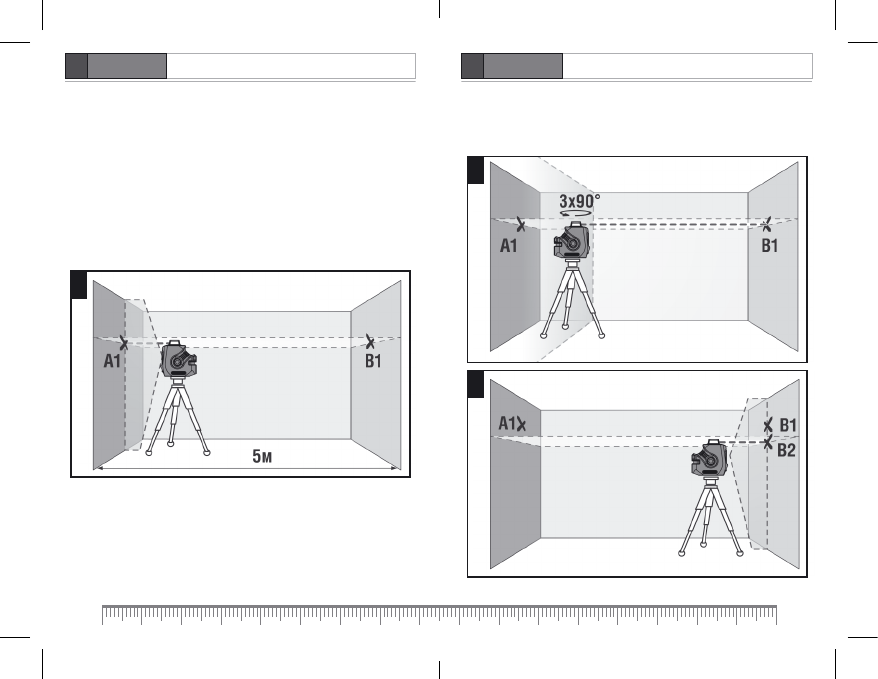

Для  проверки  необходимы  2  параллельные  вертикальные  стены

расположенные друг напротив друга на расстоянии 5 м.

1.  Установите  прибор  максимально  близко  к  стене  А  (рис.А).

Включите  вертикальный  и  горизонтальный  излучатели,

разблокируйте  компенсатор.  Разверните  прибор  излучателями

так,  чтобы  пересечение  лазерных  линий  на  ближней  стене

располагалось  напротив  прибора.  Отметьте  положение  точки

пересечения  лазерных  линий  меткой  А1.  На  дальней  стене

напротив прибора отметьте точку B1.

A

2.  Поверните  прибор  на  90°,  измерьте  отклонение  оси  луча  от

отметки  В1  (см.  рис.В).  Если  отклонение  превышает  1,5  мм  –

обратитесь в сервисный центр.

3.  Повторите  пункт  2  еще  2  раза,  поворачивая  прибор  в  одном

направлении.

B

C

4.  Перенесите  прибор  к  противоположной  стене  В,  отметьте

пересечение  лазерных  линий  меткой  В2  (метки  В1,  В2  должны

находиться на одной вертикали) (см.рис.С).
