to exit setting mode when in UPS

setting mode,but save nothing.

UP

•

Up key: Press this button to display

previous selection in UPS setting

mode.

DOWN

•

Down key: Press this button to

display next selection in UPS setting

mode.

•

To confirm selectionand exit setting

mode:Press this button to confirm

selection and exit setting mode

when LCD display the last selection

in UPS setting mode.

UP + DOWN

•

Setting mode: Press and hold this

button for 5 seconds to enter UPS

setting mode.

3.2 Setup the UPS

Step 1:

UPS input connection

Plug the UPS into a two-pole, three-wire, grounded receptacle only. Avoid using

extension cords.

•

For 208/220/230/240VAC models: The power cord is supplied in the UPS package

Step 2: UPS output connection

•

For socket-type outputs, simply connect devices to the outlets.

•

For terminal-type input or outputs, please follow below steps for the wiring

configuration:

a)

Remove the small cover of the terminal block

b)

Suggest using AWG14 or 2.1mm2 power cords for 3KVA

(208/220/230/240VAC models).

c)

Upon completion of the wiring configuration, please check whether the wires

are securely affixed.

d)

Put the small cover back to the rear panel.

Step 3: Communication connection

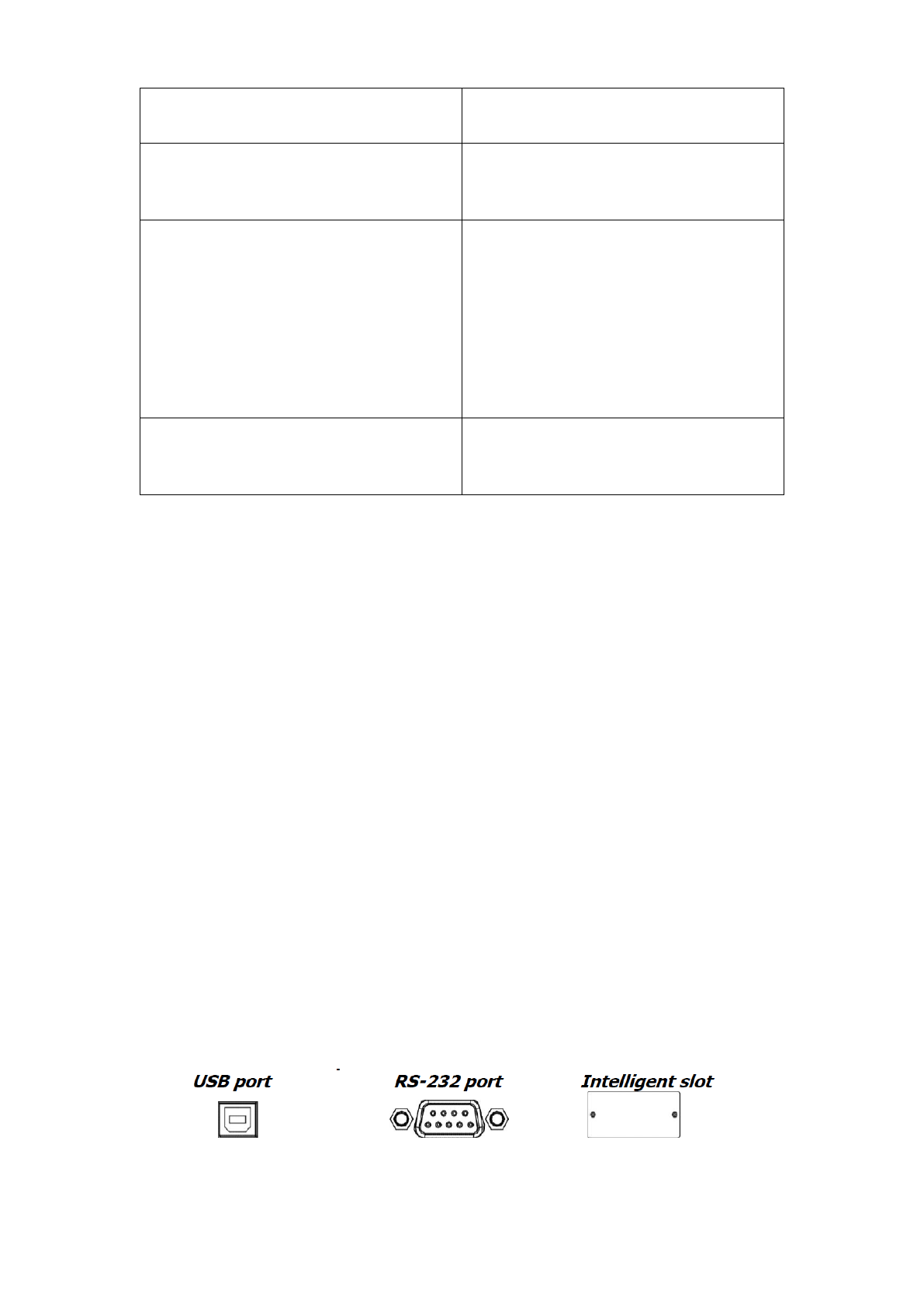

Communication port

To allow for unattended UPS shutdown/start-up and status monitoring, connect the

communication cable one end to the USB/RS-232 port and the other to the

communication port of your PC. With the monitoring software installed, you can
