u

Сдвиньте  накладку  над  амортизационной  скобой

Fig. 5 (5) в направлении устройства вперед.

u

Зафиксируйтепредохранитель

  Fig.  5  (3)  в  продольном

пазе.

w

Благодаря стопору шарнир не может сложиться.

u

Подденьте крышку

 Fig. 5 (2) отвёрткой с внешней сторо-

ны и снимите в направлении наружу.

u

При необходимости с помощью другого человека накло-

ните устройство назад.

u

Выдавите палец

 Fig. 5 (4) снизу.

u

Нажмите  амортизационную  скобу

  Fig.  5  (5)  в  направле-

нии дверцы.

u

Снимите накладку

 Fig. 5 (1).

u

Открутите  целиком  амортизатор  закрывания  двери  (2

шт. Torx 15)

 Fig. 5 (6).

u

Вытащите немного узел амортизатора закрывания двер-

цы, сдвиньте его в направлении дверной ручки и отведи-

те.

u

Отложите  узел  амортизатора  закрывания  двери  в  сто-

рону.

4.1.2 Снятие двери

Указание

u

Уберите продукты с полочек на дверце, прежде чем сни-

мать дверцу, чтобы продукты не упали.

Fig. 6

u

Закройте дверь.

u

Крышку

 Fig. 6 (10) снимите движением вперед и вверх.

u

Снимите крышку

 Fig. 6 (11).

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Открутите верхний опорный кронштейн

 Fig. 6 (12)(2 шт.

Torx 25)

 Fig. 6 (13) и вытяните вверх.

u

Дверь приподнимите и отставьте в сторону.

4.1.3 Перестановка опорных деталей*

для устройств с амортизатором закрывания двери*

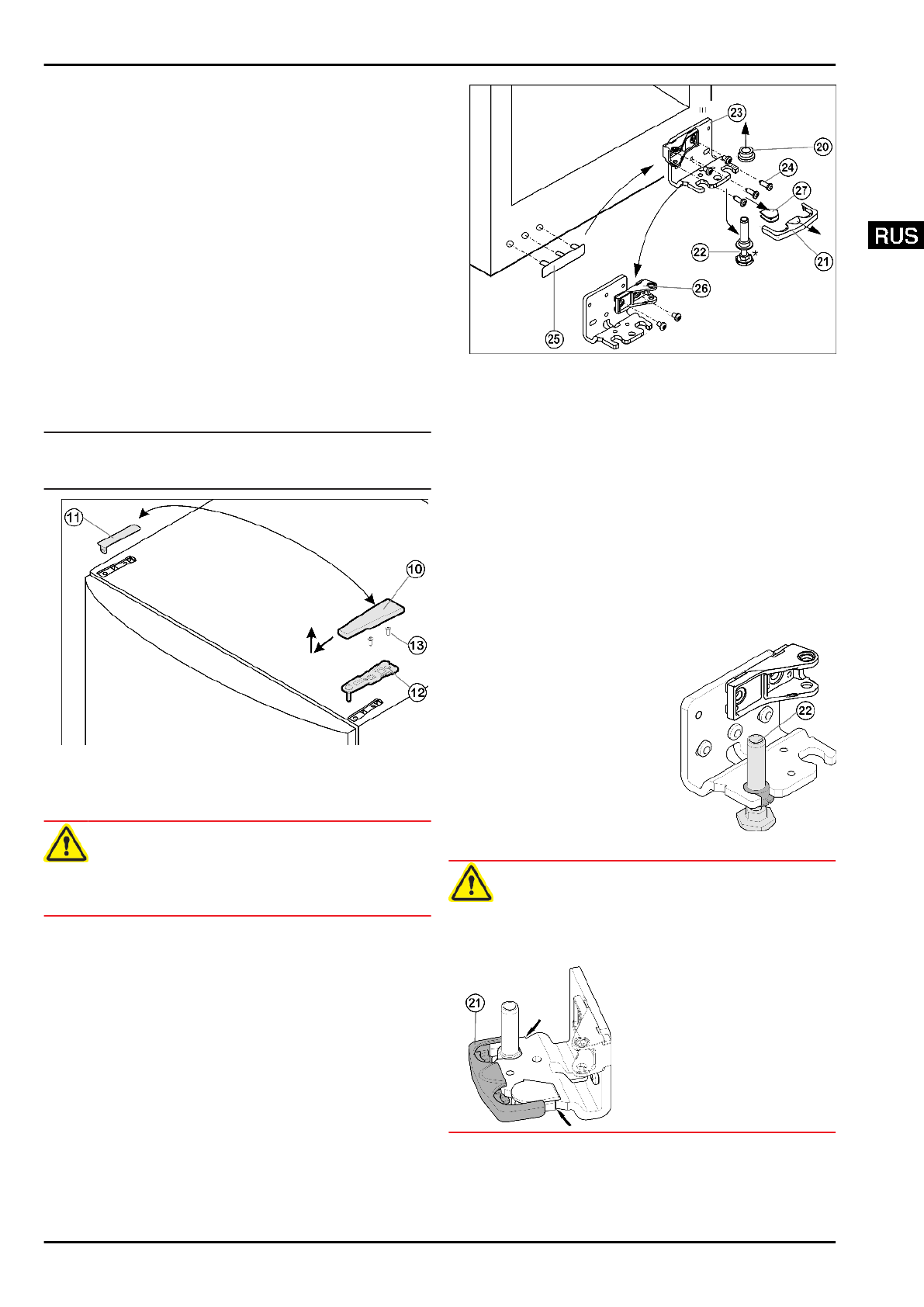

Fig. 7

u

Предохранитель

 Fig. 7 (21) снимите движением вперед.

u

Снимите крышку

 Fig. 7 (27).*

u

Полностью вверните регулируемую опору

 Fig. 7 (22).

u

При необходимости с помощью второго человека устрой-

ство слегка наклоните назад, чтобы удалить опорный па-

лец.

u

Вытяните  опорный  палец

  Fig.  7  (22)  вниз  и  вперёд.  При

этом следите за гнездом шарнира

 Fig. 7 (20).

u

Открутите  опорный  кронштейн

 Fig. 7  (23)(3 шт. Torx 25)

Fig. 7 (24).

u

Осторожно приподнимите и переставьте крышку со сто-

роны ручки

 Fig. 7 (25).

u

Снова прикрутите опорный кронштейн

 Fig. 7 (23) на но-

вой стороне шарнира при необходимости с помощью ак-

кумуляторного шуруповерта.

u

Открутите опорную деталь

 Fig. 7 (26) и прикрутите снова

с поворотом на 180°.

u

Снова слегка наклоните ус-

тройство  назад  и  снова  ус-

тановите  опорный  палец

Fig.  8  (22).  Зазубрина  дол-

жна быть расположена спе-

реди.

u

Установите

крышку

Fig. 7 (27) на противополож-

ной стороне.*

Fig. 8

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Предохранитель

  (21)  нужно  зафиксировать  сбоку  на

кронштейне,  чтобы  опорный  палец  и  двери  были  защи-

щены от выпадения.

u

u

Снова установите предохранитель

 (21) на опорном крон-

штейне.

u

Наденьте гнездо шарнира

 Fig. 7 (20).
