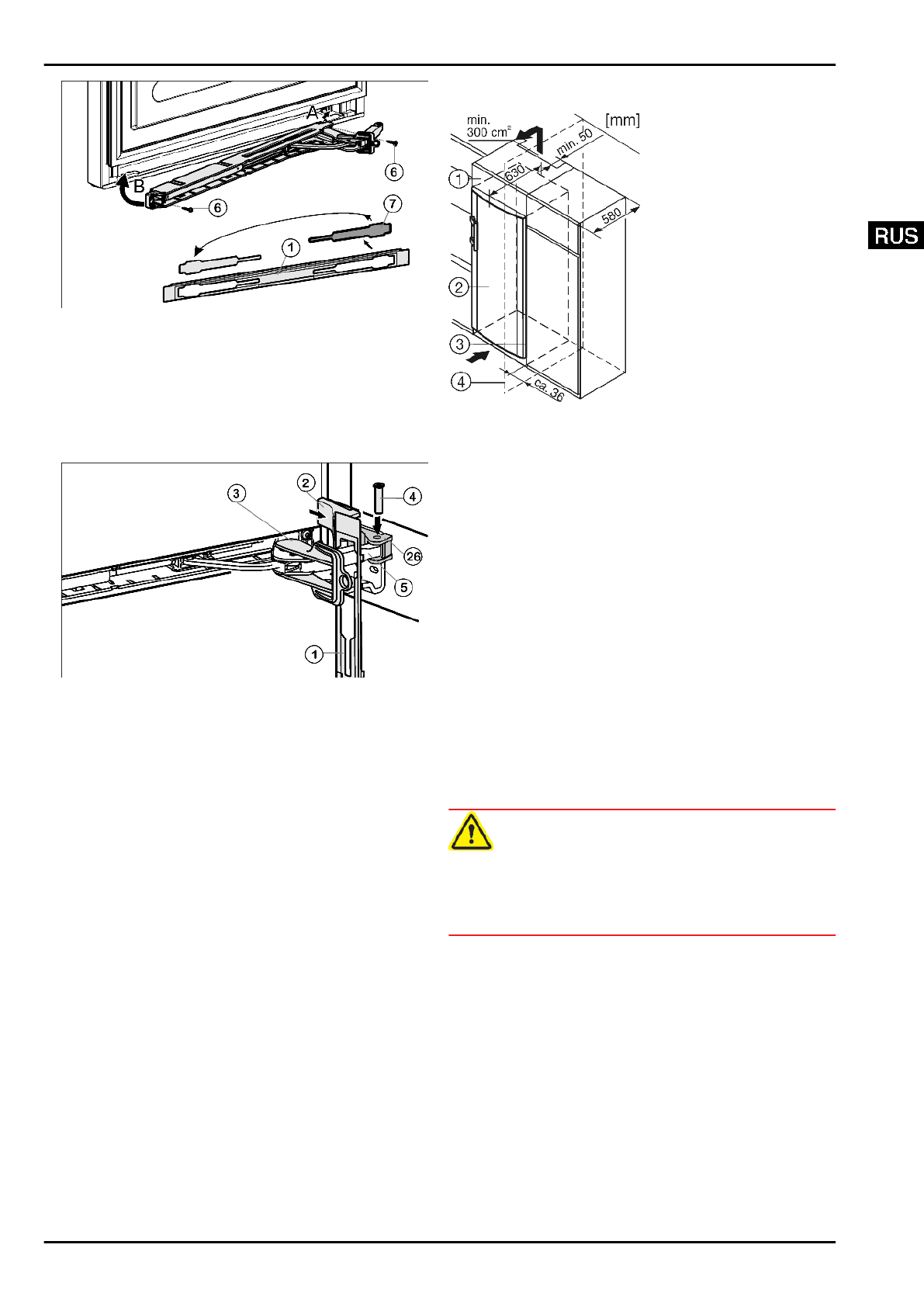

Fig. 12

u

Освободите  крышку

 Fig. 12 (7) из накладки Fig. 12 (1) и

снова установите её на другой стороне.

u

Зацепите (А) и поверните (В) узел амортизатора закры-

вания дверцы шарниром в сторону шарнира.

w

Отверстия с левой и правой стороны должны находиться

точно друг над другом.

u

Прикрутите (2 шт. Torx 15)

 Fig. 12 (6)узел амортизатора

закрывания дверцы.

Fig. 13

u

Навесьте накладку

 Fig. 13 (1) на амортизационную скобу

таким  образом,  чтобы  передние  защелки  показывали

вперёд, а передняя сторона была направлена к устрой-

ству.

u

Притяните амортизационную скобу

 Fig. 13 (5) к опорной

детали

  Fig.  13  (26)  и  сверху  снова  вставьте  палец

Fig. 13 (4) таким образом, чтобы квадратная головка си-

дела в углублении.

u

Установите и защелкните крышку

 Fig. 13 (2).

w

Обратите внимание на правильность крепления крышки,

чтобы  дверца  закрывалась  безупречно  и  палец  был  за-

фиксирован.

u

Поворотом снимите фиксатор

 Fig. 13 (3).

u

Защелкните накладку

 Fig. 13 (1) на дверце.

u

Закройте дверь.

4.1.8 Выравнивание дверцы

Устройства с амортизатором закрывания двери:

u

Выверните  средний  винт  на  на  нижнем  опорном  крон-

штейне

 Fig. 9 (23).*

Устройства без амортизатора закрывания двери:

u

Переставьте  средний  винт  на  нижнем  опорном  крон-

штейне

 Fig. 9 (23) в свободный продольный паз.*

Для всех устройств

u

При  необходимости  выровняйте  дверцы  через  два  про-

дольных паза в нижнем опорном кронштейне

 Fig. 9 (23)

параллельно корпусу устройства.

u

Затяните винты.

4.2 Установка в кухонную стенку

Fig. 14

(1) Дополнительный

шкафчик

(3) Кухонный шкаф

(2) Устройство

(4) Стенка

При комбинировании с обычными кухонными шкафами (глу-

бина макс. 580 мм) устройство можно установить непосред-

ственно  рядом  с  кухонным  шкафом

  Fig.  14  (3).  Дверца  ус-

тройства  выступает  по  сторонам  на  34  мм  и  по  центру  ус-

тройства на 50 мм относительно передней стенки кухонного

шкафа. Поэтому ее можно свободно открывать и закрывать.

Важно для вентиляции:

-

На задней стенке шкафчика должен быть вентиляцион-

ный канал глубиной не менее 50 мм по всей ширине этого

шкафчика.

-

Поперечное  сечение  вентиляционного  отверстия  под

нижней панелью должно составлять не менее 300 см

2

.

-

Чем  больше  площадь  вентиляционного  отверстия,  тем

меньше  электроэнергии  потребляет  устройство  при  ра-

боте.

Если  устройство  установлено  на  шарнирах  у  стены

Fig. 14 (4), то расстояние между устройством и стеной дол-

жно быть не менее 36 мм. Настолько выступает ручка при

открытой дверце.

4.3 Транспортировка устройства

ОСТОРОЖНО

Опасность  травмы  и  повреждений  в  результате  ненадле-

жащей транспортировки!

u

Перевозите устройство в упаковке.

u

Перевозите устройство в стоячем положении.

u

Не транспортируйте устройство в одиночку.

4.4 Установка устройства

При повреждении устройства немедленно - до подключения

- обратитесь к поставщику.
Пол  на  месте  установки  должен  быть  горизонтальным  и

ровным.
Избегайте  устанавливать  устройство  в  зоне  прямых  сол-

нечных  лучей,  рядом  с  плитой,  системой  отопления  и  дру-

гими аналогичными приборами.
Устройство  всегда  следует  устанавливать  непосредствен-

но у стены.
Не устанавливайте устройство без помощника.
