4.1.4 Перестановка опорных деталей*
для устройств без амортизатора закрывания двери*

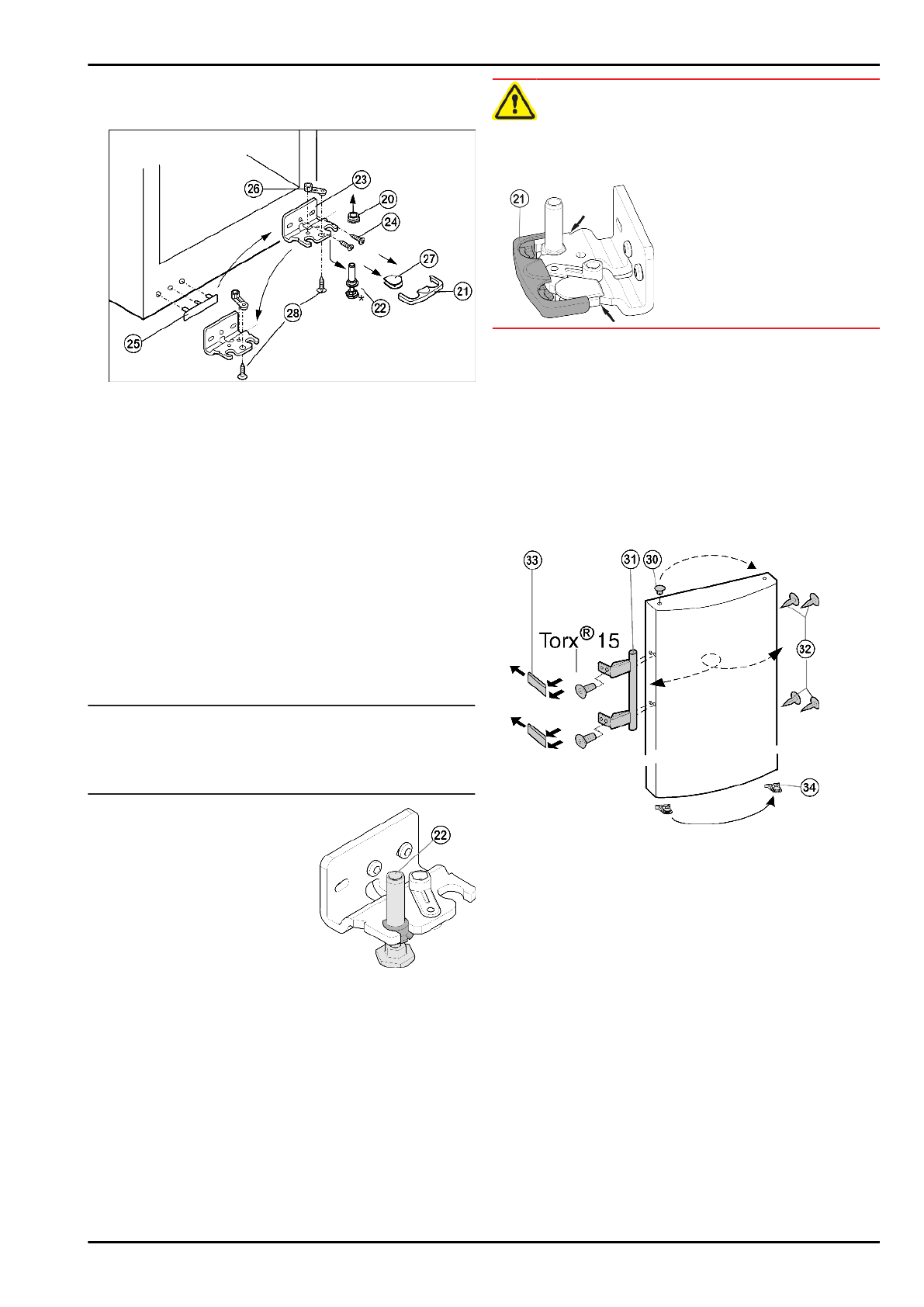

Fig. 9
u
Предохранитель
Fig. 9 (21) снимите движением вперед.
u
Снимите крышку
Fig. 9 (27).*
u
Полностью вверните регулируемую опору
Fig. 9 (22).
u
При необходимости с помощью второго человека устрой-
ство слегка наклоните назад, чтобы удалить опорный па-
лец.
u
Вытяните опорный палец
Fig. 9 (22) вниз и вперёд. При
этом следите за гнездом шарнира
Fig. 9 (20).
u
Открутите опорный кронштейн
Fig. 9 (23)(2 шт. Torx 25)
Fig. 9 (24).
u
Открутите опорную деталь
Fig. 9 (26)(1 Torx 25)
Fig. 9 (28) и, переставив в отверстие на противоположной
стороне опорного кронштейна, снова прикрутите.
u
Осторожно приподнимите и переставьте крышку
Fig. 9 (25)со стороны ручки.
u
Снова прикрутите опорный кронштейн
Fig. 9 (23) на но-
вой стороне шарнира, при необходимости с помощью ак-
кумуляторного шуруповерта через внешний продольный
паз и круглое отверстие.
Указание
u
Если необходимо, например, чтобы скомпенсировать не-
ровности пола, вместо круглого отверстия для прикру-
чивания можно использовать также второй продольный
паз.
u
Снова слегка наклоните ус-
тройство назад и снова ус-
тановите опорный палец
Fig. 10 (22). Зазубрина дол-
жна быть расположена спе-
реди.
u
Установите
крышку
Fig. 9 (27) на противополож-
ной стороне.*
Fig. 10
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Предохранитель
(21) нужно зафиксировать сбоку на
кронштейне, чтобы опорный палец и двери были защи-
щены от выпадения.
u
u
Снова защелкните предохранитель
(21) на опорном
кронштейне.
u
Наденьте гнездо шарнира
Fig. 9 (20).
4.1.5 Перестановка ручки
Для устройств без амортизатора закрывания двери:
u
Выведите из фиксатора дверцы пружинный зажим
Fig. 11 (34) и переставьте его на новую сторону шарни-
ра.*
Для всех устройств
u
Извлеките пробку
Fig. 11 (30) из опорной втулки дверцы
и переставьте.
Fig. 11
u
Снимите и переставьте на противоположную сторону
дверную ручку
Fig. 11 (31), пробку Fig. 11 (32) и прижим-
ные пластины
Fig. 11 (33).
u
При установке прижимных пластин на противоположной
стороне следите за правильной фиксацией.
4.1.6 Монтаж двери
u
Установите дверцу сверху на нижний опорный палец
Fig. 9 (22).
u
Закройте дверь.
u
Установите верхний опорный кронштейн
Fig. 6 (12) на но-
вой стороне шарнира и защелкните в дверце.
u
Прикрутите верхний опорный кронштейн
Fig. 6 (12)(2 шт.
Torx 25)
Fig. 6 (13). При необходимости просверлите от-
верстия или используйте аккумуляторную отвертку.
u
Защёлкните крышку
Fig. 6 (10) и крышку Fig. 6 (11) на
противоположной стороне.
4.1.7 Монтаж узла амортизатора закрыва-
ния двери*
Для устройств с амортизатором закрывания двери.
Для устройств без амортизатора закрывания дверцы
далее с пункта: "Выравнивание дверцы".
