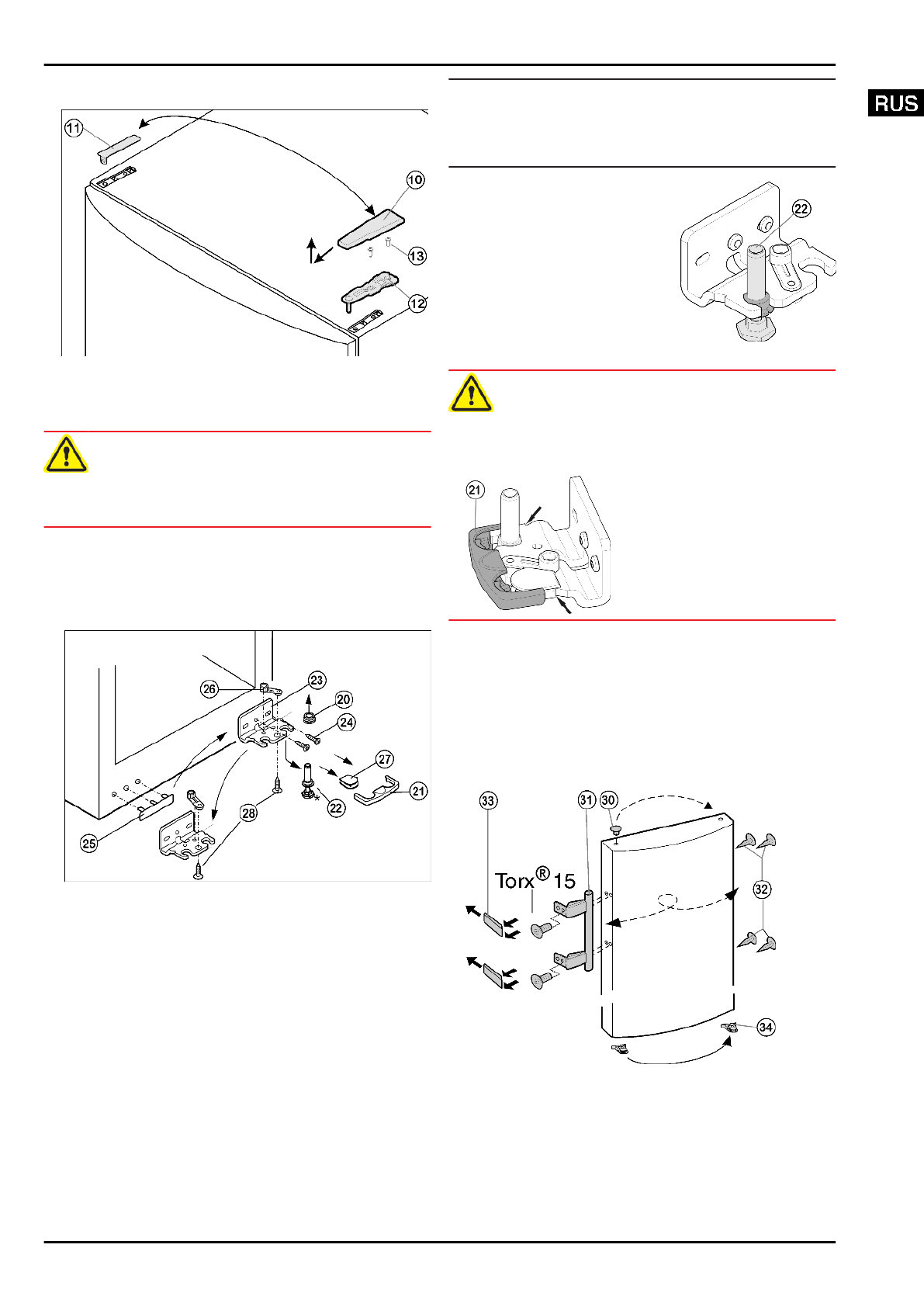

4.1.1 Снятие двери
Fig. 4
u
Закройте дверь.
u
Крышку
Fig. 4 (10) снимите движением вперед и вверх.
u
Снимите крышку
Fig. 4 (11).
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Открутите верхний опорный кронштейн
Fig. 4 (12)(2 шт.
Torx 25)
Fig. 4 (13) и вытяните вверх.
u
Дверь приподнимите и отставьте в сторону.
4.1.2 Перестановка опорных деталей
Fig. 5
u
Предохранитель
Fig. 5 (21) снимите движением вперед.
u
Снимите крышку
Fig. 5 (27).*
u
При необходимости с помощью второго человека устрой-
ство слегка наклоните назад, чтобы удалить опорный па-
лец.
u
Вытяните опорный палец
Fig. 5 (22) вниз и вперёд. При
этом следите за гнездом шарнира
Fig. 5 (20).
u
Открутите опорный кронштейн
Fig. 5 (23)(2 шт. Torx 25)
Fig. 5 (24).
u
Открутите опорную деталь
Fig. 5 (26)(1 Torx 25)
Fig. 5 (28) и, переставив в отверстие на противоположной
стороне опорного кронштейна, снова прикрутите.
u
Осторожно приподнимите и переставьте крышку
Fig. 5 (25)со стороны ручки.
u
Снова прикрутите опорный кронштейн
Fig. 5 (23) на но-
вой стороне шарнира, при необходимости с помощью ак-
кумуляторного шуруповерта через внешний продольный
паз и круглое отверстие.
Указание
u
Если необходимо, например, чтобы скомпенсировать не-
ровности пола, вместо круглого отверстия для прикру-
чивания можно использовать также второй продольный
паз.
u
Снова слегка наклоните ус-
тройство назад и снова ус-
тановите опорный палец
Fig. 6 (22). Зазубрина дол-
жна быть расположена спе-
реди.
u
Установите
крышку
Fig. 5 (27) на противополож-
ной стороне.*
Fig. 6
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Предохранитель
(21) нужно зафиксировать сбоку на
кронштейне, чтобы опорный палец и двери были защи-
щены от выпадения.
u
u
Снова защелкните предохранитель
(21) на опорном
кронштейне.
u
Наденьте гнездо шарнира
Fig. 5 (20).
4.1.3 Перестановка ручки
u
Выведите из фиксатора дверцы пружинный зажим
Fig. 7 (34) и переставьте его на новую сторону шарнира.
u
Извлеките пробку
Fig. 7 (30) из опорной втулки дверцы и
переставьте.
Fig. 7
u
Снимите и переставьте на противоположную сторону
дверную ручку
Fig. 7 (31), пробку Fig. 7 (32) и прижимные
пластины
Fig. 7 (33).
u
При установке прижимных пластин на противоположной
стороне следите за правильной фиксацией.
4.1.4 Монтаж двери
u
Установите дверцу сверху на нижний опорный палец
Fig. 5 (22).
Ввод в работу
