(4) Стена

(E) Расстояние до стороны

устройства

(A) Глубина устройства

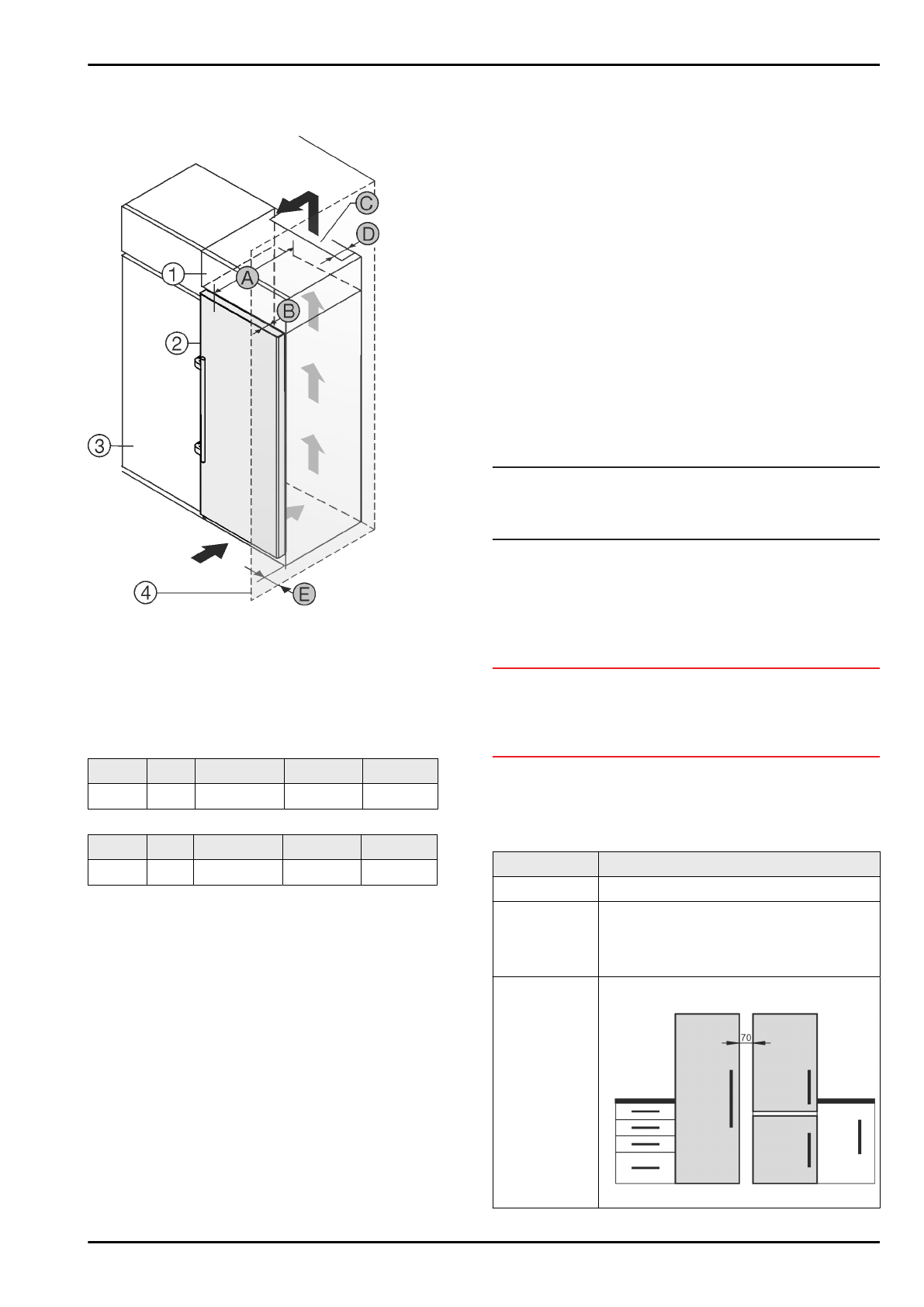

Fig. 2

*

(1) Дополнительный

шкафчик

(B) Глубина двери

(2) Устройство

(C) Вентиляционное

сечение

(3) Кухонный шкаф

(D) Расстояние до обратной

стороны устройства

(4) Стена

(E) Расстояние до стороны

устройства

(A) Глубина устройства

A*

B*

C*

D*

E*

675 мм

x

65 мм мин.300 см

2

мин.50 мм мин.13 мм

Устройства без ручки / с утопленной ручкой

A*

B*

C*

D*

E*

675 мм

x

75 мм мин.300 см

2

мин.50 мм мин.57 мм

Устройств с рукояткой
Установите устройство непосредственно рядом с

кухонным шкафом Fig. 1 (3).*
На задней стенке дополнительного шкафчика должен

быть вентиляционный канал с глубиной Fig. 1 (D) по всей

ширине этого шкафа.*
Нужно соблюдать вентиляционное отверстие Fig. 1 (C) под

нижней панелью.*
Если устройство установлено на шарнирах у стены

Fig. 1 (4), то расстояние между устройством и стеной

должно быть не менее 13 мм. *
Если устройство установлено на шарнирах у стены

Fig. 1 (4), то расстояние между устройством и стеной

должно быть не менее 20 мм. *
Если устройство установлено на шарнирах у стены

Fig. 1 (4), то расстояние между устройством и стеной

должно быть не менее 57 мм. Настолько выступает ручка

при открытой дверце.*

Чтобы можно было полностью открыть двери, устрой‐

ство должно выступать на глубину двери Fig. 1 (B) отно‐

сительно передней стенки кухонного шкафа. В зависи‐

мости от глубины кухонных шкафов Fig. 1 (3) и использо‐

вания пристенных распорок устройство может выступать

и больше.*
Установите устройство непосредственно рядом с

кухонным шкафом Fig. 2 (3).*
На задней стенке дополнительного шкафчика должен

быть вентиляционный канал с глубиной Fig. 2 (D) по всей

ширине этого шкафа.*
Нужно соблюдать вентиляционное отверстие Fig. 2 (C)

под нижней панелью.*
Если устройство установлено на шарнирах у стены

Fig. 2 (4), то расстояние между устройством и стеной

должно быть не менее 57 мм. Настолько выступает ручка

при открытой дверце.*
Чтобы можно было полностью открыть двери, устрой‐

ство должно выступать на глубину двери Fig. 2 (B) отно‐

сительно передней стенки кухонного шкафа. В зависи‐

мости от глубины кухонных шкафов Fig. 2 (3) и использо‐

вания пристенных распорок устройство может выступать

и больше.*

Указание

Набор для ограничения угла открытия дверей на 90° в

устройствах с амортизацией закрытия можно получить

через сервисную службу.

Убедитесь, что соблюдены следующие условия:

-

Соблюдены размеры ниши .

-

Соблюдены требования к вентиляции (см. 4 Требо‐

вания к вентиляции) .

2.3  Установка нескольких устройств

ВНИМАНИЕ

Опасность повреждения под действием конденсата!

u

Не разрешается устанавливать данное устройство

непосредственно рядом с другими холодильниками

или морозильниками.

Устройства рассчитаны на разные типы установки.

Комбинировать устройства исключительно в том случае,

если устройства рассчитаны на это. Следующая таблица

показывает возможный тип установки в зависимости от

модели:

Тип установки Модель
single

все модели

«бок о бок»

(Side-by-Side)

(SBS)

Модели, чье название модели начи‐

нается с S....
Размещение в приданной SBS-компи‐

ляции.

Рядом друг с

другом с

расстоянием

70 мм между

устройствами
При несоблю‐

дении этого

расстояния

между боко‐

выми стен‐

ками

устройств

образуется

конденсат.

все модели без обогрева боковых

стенок

Fig. 3

Условия установки

4

* Наличие в зависимости от модели и комплектации
