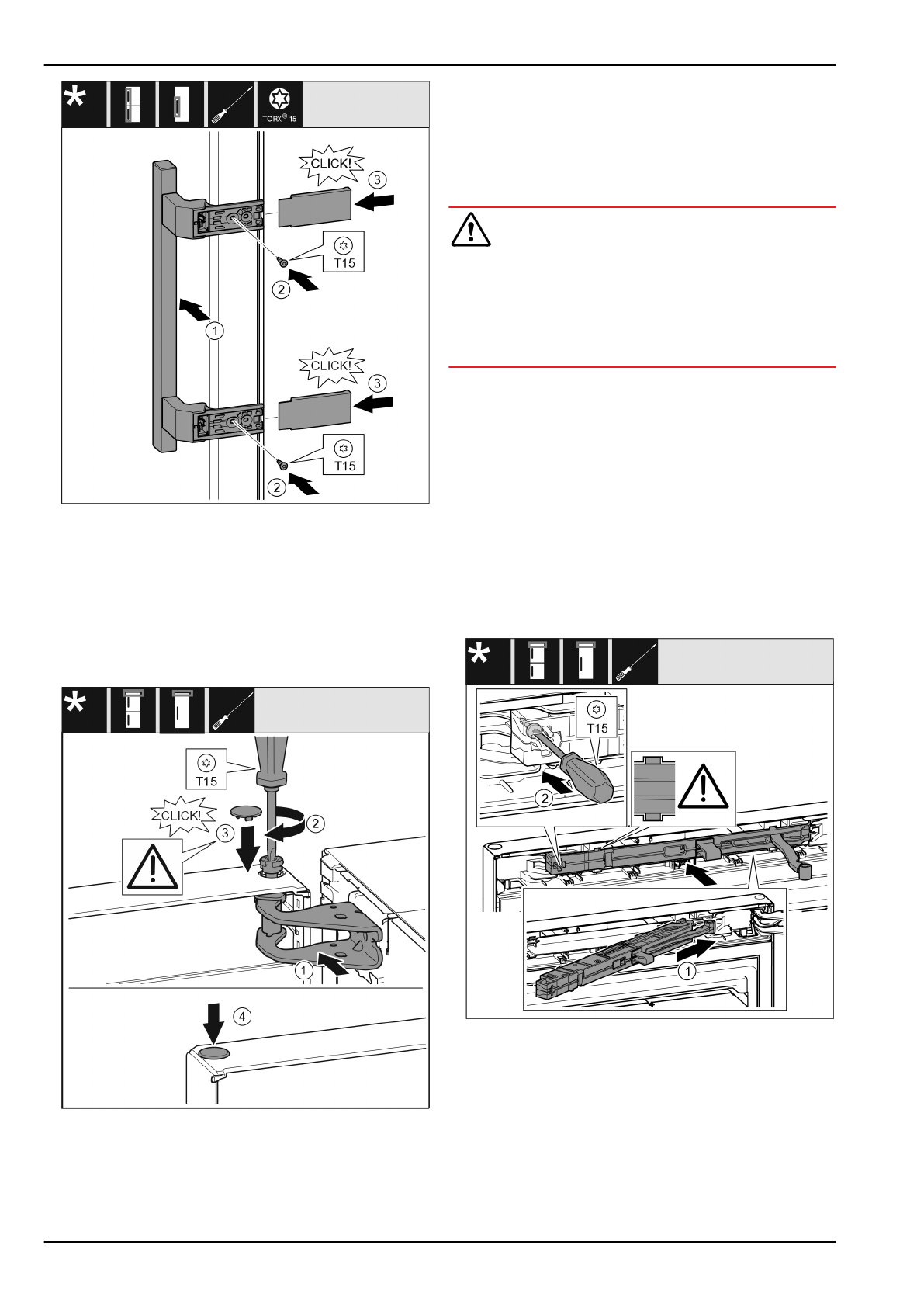

Fig. 23

u

Установите ручку на противоположной стороне.

Fig. 23 (1)

w

Отверстия под винты должны находиться точно друг

над другом.

u

Затяните винты отверткой Т15. Fig. 23 (2)

u

Установите крышки сбоку и надвиньте их. Fig. 23 (3)

w

Следить за правильной фиксацией.

14.7  Монтаж двери

Fig. 24

u

Установить дверь на нижний опорный палец.

u

Выровняйте дверь вверху по отверстию в опорном

кронштейне. Fig. 24 (1)

u

Вставьте палец и затяните отверткой Т15. Fig. 24 (2)

u

Установите предохранительную крышку для защиты

двери: Вставьте предохранительную крышку и

проверьте, прилегает ли она к двери. В ином случае

вставьте палец полностью. Fig. 24 (3)

u

Вставьте заглушку. Fig. 24 (4)

14.8  Выравнивание двери

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если опорные детали недостаточно хорошо прикручены,

дверь может опрокинуться. Это может привести к значи‐

тельным повреждениям. Кроме того, если дверь плотно

не закрывается, устройство охлаждает неправильно.

u

Прикрутите опорные подставки 4 Нм.

u

Проверить все болты и при необходимости подтянуть.

u

При необходимости, выставить дверь посредством

двух продольных отверстий в нижнем опорном крон‐

штейне, выравнивая относительно корпуса устройства.

Для этого выкрутите средний винт в опорном крон‐

штейне с помощью прилагаемой к Т20 насадки. Остав‐

шиеся винты немного ослабьте с помощью насадки

к Т20 или отверткой Т20 и выровняйте посредством

продольных отверстий.

u

Подоприте дверь: с помощью рожкового ключа SW10

выворачивать установочную опору на нижнем опорном

кронштейне до тех пор, пока она не будет опираться на

пол, затем повернуть еще на 90°.

14.9  Монтаж амортизатора закры‐

вания двери

Fig. 25

u

Вставьте узел амортизатора в выемку со стороны

опорного кронштейна под наклоном до упора.

Fig. 25 (1)

u

Вставить узел полностью.

w

Узел размещен правильно, если ребро узла амортиза‐

тора находится в направляющей в корпусе.

u

Затяните винт отверткой Т15. Fig. 25 (2)

Перевешивание двери

* Наличие в зависимости от модели и комплектации
