u

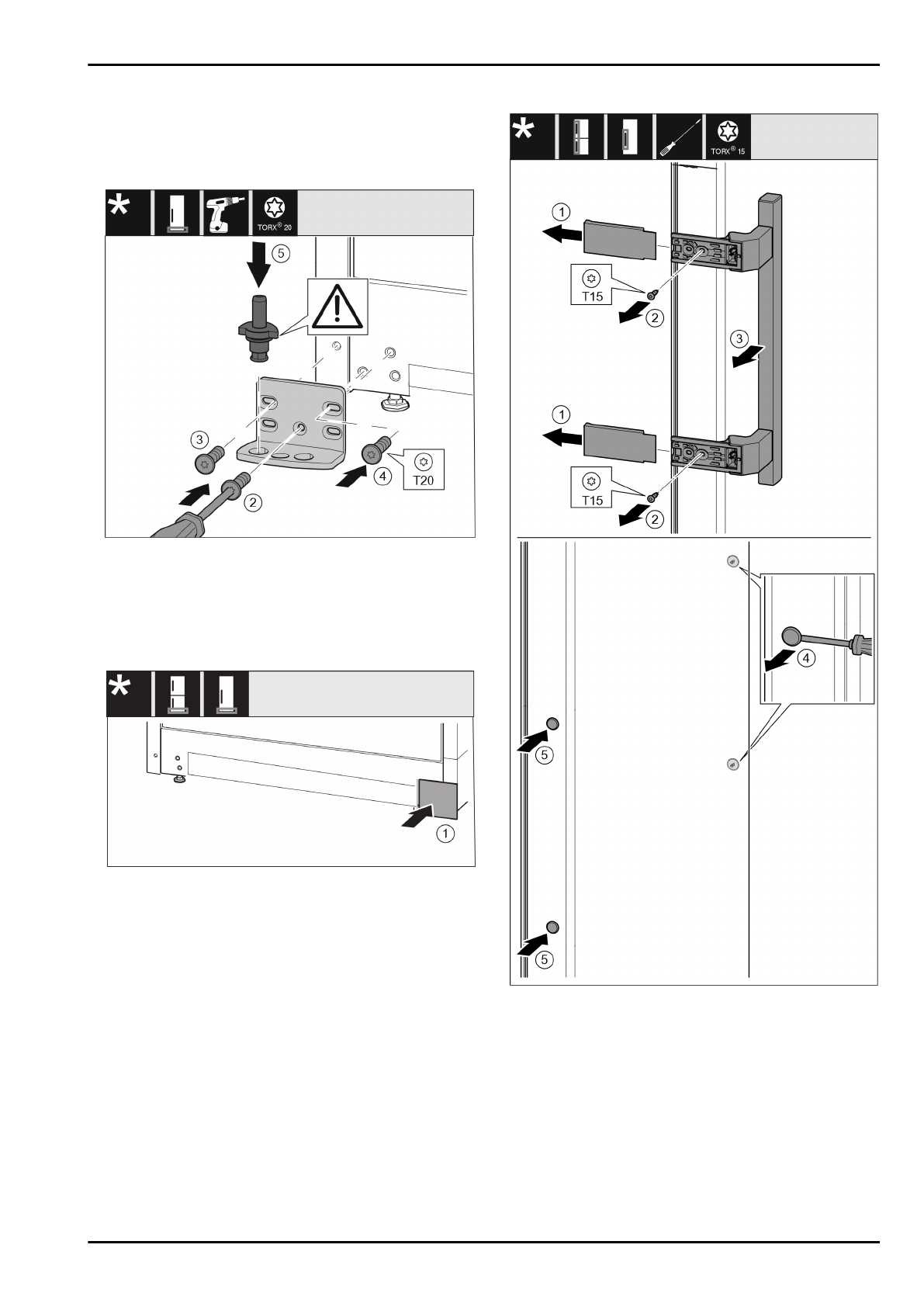

Установите опорный кронштейн с другой стороны и

прикрутите с помощью отвертки Т20. Начинайте с

винта 2 снизу в центре. Fig. 19 (2)

u

Затяните винты 3 и 4. Fig. 19 (3,4)

u

Установите опорный палец в сборе. При этом следите

за тем, чтобы выступ фиксатора был направлен назад.

Fig. 19 (5)

Fig. 20

u

Установите опорный кронштейн с другой стороны и

прикрутите с помощью отвертки Т20. Начинайте с

винта 2 снизу в центре. Fig. 20 (2)

u

Затяните винты 3 и 4. Fig. 20 (3,4)

u

Установите опорный палец в сборе. При этом следите

за тем, чтобы выступ фиксатора был направлен назад.

Fig. 20 (5)

Fig. 21

u

Снова установите крышку с другой стороны. Fig. 21 (1)

14.6  Перестановка ручек*

Fig. 22

u

Снимите крышку. Fig. 22 (1)

u

Выкрутите винты отверткой Т15. Fig. 22 (2)

u

Снимите ручку. Fig. 22 (3)

u

Осторожно приподнимите шлицевой отверткой

боковые заглушки и выньте их. Fig. 22 (4)

u

Снова вставьте заглушки с другой стороны. Fig. 22 (5)

Перевешивание двери

12

* Наличие в зависимости от модели и комплектации
