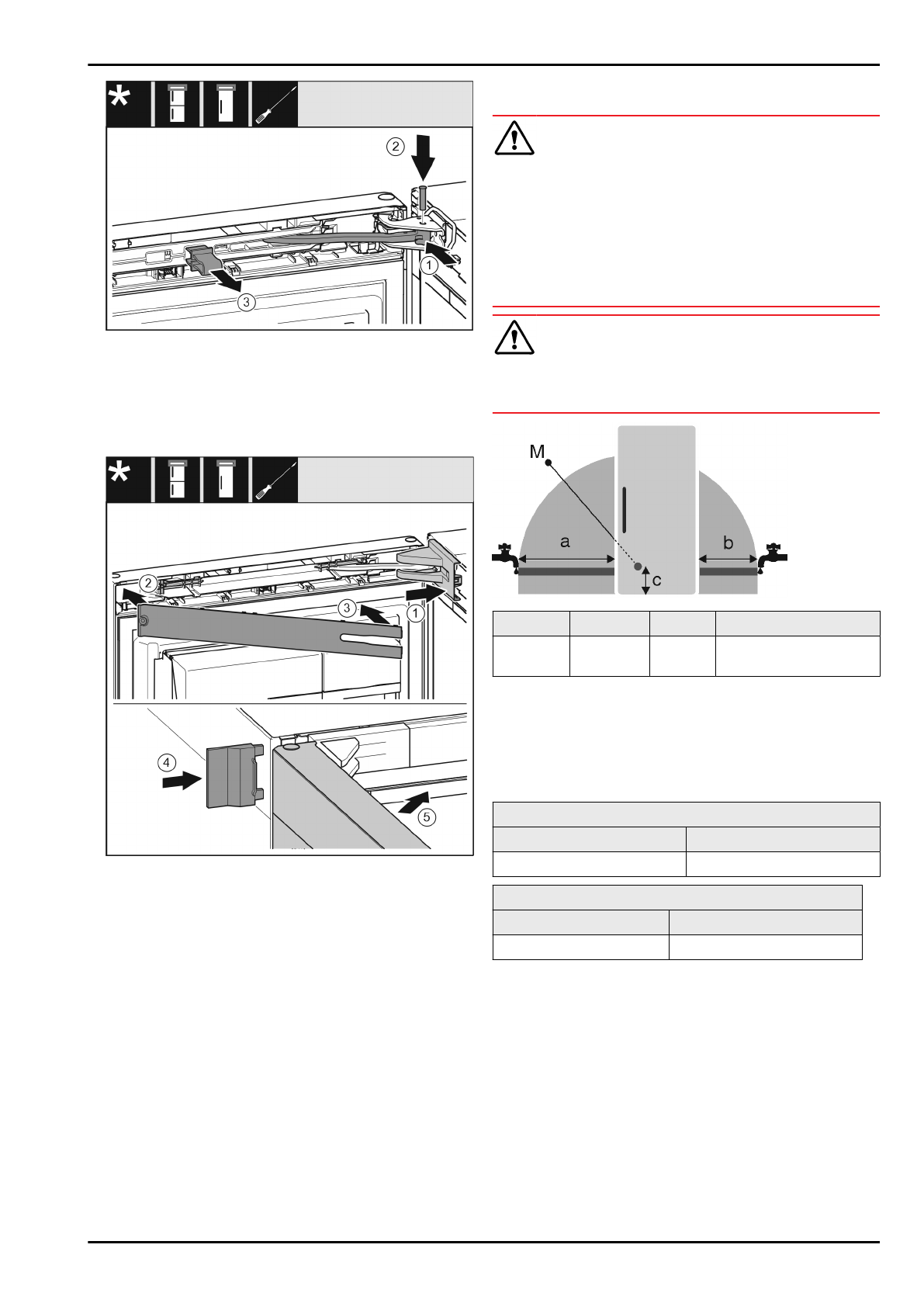

Fig. 26
Дверь открыта на 90°.

u

Поверните шарнир в опорном кронштейне. Fig. 26 (1)

u

Вставьте палец в опорный кронштейн и шарнир. При

этом следите за тем, чтобы выступ фиксатора занимал

правильное положение в пазу. Fig. 26 (2)

u

Снимите предохранитель. Fig. 26 (3)

Fig. 27

u

Крышку опорного кронштейна установите и зафик‐

сируйте, при необходимости осторожно разожмите.

Fig. 27 (1)

u

Установите накладку. Fig. 27 (2)

u

Наклоните и зафиксируйте накладку. Fig. 27 (3)

u

Надвиньте внешнюю крышку. Fig. 27 (4)

u

Закройте верхнюю дверь. Fig. 27 (5)

15  Подключение воды*

ПРЕДУПРЕЖДЕНИЕ

Ток в сочетании с водой!

Электрический удар.

u

Перед подключением к трубопроводу для воды: Отклю‐

чите устройство от розетки.

u

Перед подключением к линиям подачи воды: Пере‐

крыть подачу воды.

u

Подсоединение к сети для подачи питьевой воды

разрешается выполнять только квалифицированному

слесарю-водопроводчику.

ПРЕДУПРЕЖДЕНИЕ

Загрязненная вода!

Отравления.

u

Подсоединяйте только к водопроводу питьевой воды.

Fig. 28

*

a

b

c

M*

~ 1150 mm ~ 1000 mm ~ 150 мм Электромагнитный

клапан

Линия подключения воды и входной электромагнитный

клапан устройства рассчитаны на давление воды до 1

МПа (10 бар).
Для безупречной работы (расход, размер кубиков льда,

уровень шума) соблюдать следующие данные:

Давление воды:
бар

МПа

от 1,5 до 6,2

от 0,15 до 0,62

Давление воды при использовании водяного фильтра:
бар

МПа

от 2,8 до 6,2

от 0,28 до 0,62

Если давление выше 0,62 MПa (6,2 бар): Предварительно

подключить устройство снижения давления.
Убедитесь, что соблюдены следующие условия:

q

Давление воды соблюдено.

q

Подвод воды к устройству осуществляется через

трубопровод холодной воды, который соответствует

предписаниям по рабочему давлению и подключен к

водопроводу питьевой воды.

q

Используется приданный шланг. Старые шланги утили‐

зированы.*

q

В фитинге шланга находится приемный фильтр с

уплотнением.*

q

В месте подсоединения шлангопровода к системе

домового водоснабжения находится запорный кран,

Подключение воды*

14

* Наличие в зависимости от модели и комплектации
