u

Carefully lift off the cover on the handle side

 Fig. 6 (27) and

transfer it to the opposite side.

u

Screw the turn hinge

 Fig. 6 (25) firmly into place on the new

hinge  side,  possibly  using  a  cordless  screwdriver  (with

4 Nm).

u

Re-insert the stopper

 Fig. 6 (21) into the other hole.

u

Re-insert  the  bearing  pin

  Fig.  6  (22)  together  with  washer

and  foot.  In  so  doing,  pay  attention  that  the  locating  lug

points backwards

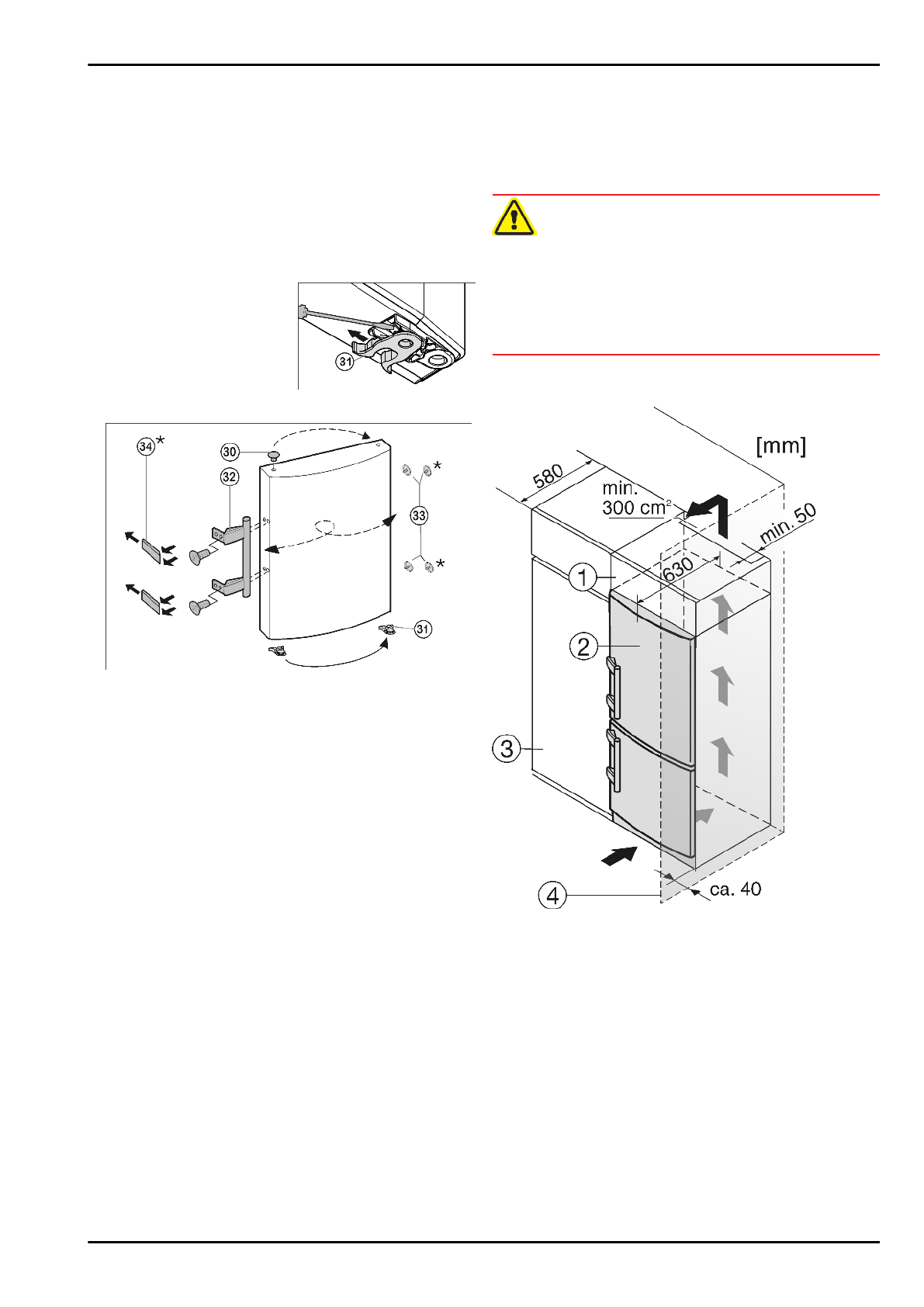

4.3.5 Transferring the handles

On both the upper and lower door:

u

Transfer  the  spring  clamp

Fig.  7  (31):  Depress  the

latch  nose  and  pull  the

spring clamp off over it.

u

Slide  the  spring  clamp

into  place  on  the  new

hinge  side  until  it  clicks

into place.

Fig. 7

Fig. 8

u

Lift the stopper

 Fig. 8 (30) out of the door bearing bush and

transfer it.

u

Detach door handle

 Fig. 8 (32), stopper Fig. 8 (33) and pres-

sure plates

 Fig. 8 (34) and transfer to the opposite side.

u

When fitting the pressure plates on the opposite side, make

sure they snap properly into place*

4.3.6 Fitting the lower door

u

Place  the  lower  door  from  above  onto  the  lower  bearing  pin

Fig. 6 (22).

u

Close the door.

u

Place  the  plastic  cap

  Fig.  5  (10)  back  onto  the  middle  turn

hinge

 Fig. 5 (13).

u

Place the middle bearing pin

 Fig. 5 (11) in the lower door, on

the  new  hinge  side,  through  the  middle  turn  hinge

Fig. 5 (13).

4.3.7 Fitting the upper door

u

Place the upper door on the middle bearing pin

 Fig. 5 (11).

u

Insert the upper turn hinge

 Fig. 4 (3) in the door on the new

hinge side.

u

Screw  the  upper  turn  hinge  firmly  into  place  (with  4  Nm)

(2x  Torx®  25)

  Fig.  4  (4).  Possibly  make  preliminary  holes

with a bradawl or use a cordless screwdriver.

u

Apply  the  cover

  Fig.  4  (1)  and  cover  Fig.  4  (2)  to  the  oppo-

site side from the outside and snap them into place.

4.3.8 Aligning the doors

u

If  necessary,  align  the  doors  to  the  appliance  housing  by

way  of  the  two  oblong  holes  in  the  bottom  turn  hinge

Fig.  6  (25)  and  middle  turn  hinge  Fig.  5  (13).  To  do  so,

unscrew  the  middle  screw  in  the  bottom  turn  hinge

Fig. 6 (25).

WARNING

Risk of injury due to the door dropping out!

If  the  bearing  parts  are  not  screwed  into  place  firmly  enough,

the  door  may  drop  out.  This  may  lead  to  severe  injuries.  What

is  more,  the  door  may  not  close  and  therefore  the  appliance

may fail to cool properly.

u

Screw the turn hinges firmly into place with 4 Nm.

u

Check all of the screws and retighten if necessary.

4.4 Insertion into a row of kitchen units

Fig. 9

(1) Stack cabinet

(3) Kitchen cabinet

(2) Appliance

(4) Wall

The  appliance  can  be  inserted  into  a  row  of  kitchen  units.  To

match the appliance

 Fig. 9 (2) to the height of the row of units,

a suitable stack cabinet

 Fig. 9 (1) can be fitted above the appli-

ance.
When  inserting  the  appliance  into  a  row  of  kitchen  units  (max.

depth  580  mm),  the  appliance  can  be  installed  directly  next  to

the  kitchen  unit

  Fig.  9  (3).  The  appliance  door  projects  relative

to  the  front  of  the  kitchen  unit  by  34  mm   at  the  side  and  by

50  mm  in  the  middle  of  the  appliance.  It  can  be  opened  and

closed perfectly as a result.
Important for the ventilation:

-

At the back of the stack cabinet there has to be a ventilation

duct  of  at  least  50  mm  depth  throughout  the  width  of  the

stack cabinet.

-

The  ventilation  space  under  the  ceiling  has  to  be  at  least

300 cm

2

.
