u

Выкрутите фиксатор

 Fig. 14 (22).

u

Защелкните накладку

 Fig. 14 (20) на дверце.

u

Закройте нижнюю дверь.

4.3.9 Монтаж верхней двери

u

Установите верхнюю дверцу на средний опорный палец

Fig. 11 (32).

u

Установите  верхний  опорный  кронштейн

  Fig.  8  (12)  на

новой стороне шарнира и защелкните в дверце.

u

Прикрутите  верхний  опорный  кронштейн  (с  усилием

4  Нм)(2  шт.  Torx®  25)

  Fig.  8  (13).  При  необходимости

проделайте  отверстия  или  используйте  аккумуля-

торную отвертку.

u

Защелкните  крышку

  Fig.  8  (11)  и  крышку  Fig.  8  (10)  на

противоположной стороне.

u

Оставьте верхнюю дверь открытой.

4.3.10 Монтаж верхнего амортизатора

закрывания двери

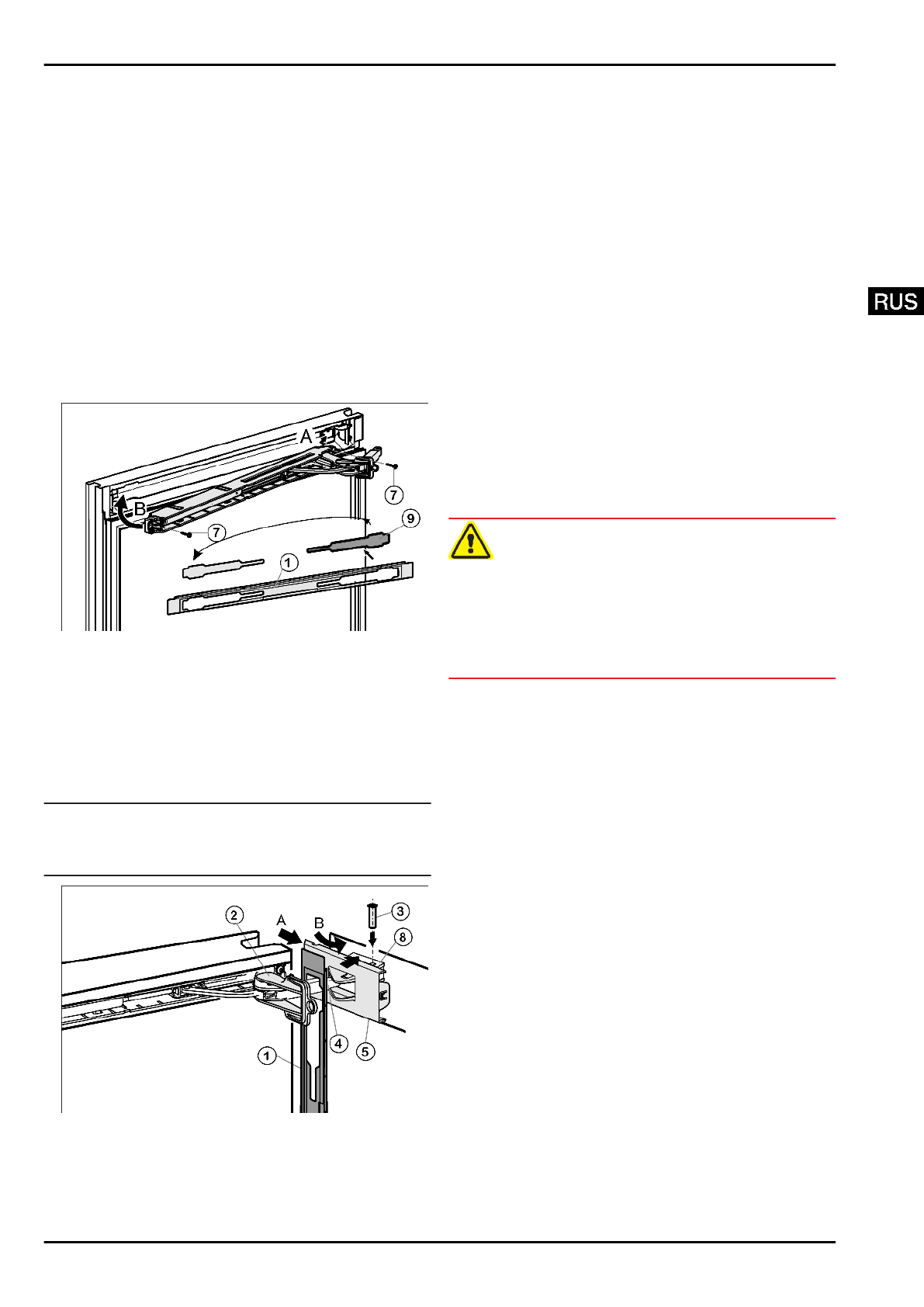

Fig. 15

u

Освободите  крышку

 Fig. 15 (9) из накладки  Fig. 15 (1) и

снова установите её на другой стороне.

u

Зацепите  (А)  и  поверните  (В)  верхний  узел  амортиза-

тора  закрывания  дверцы  шарниром  на  стороне

шарнира.

w

Отверстия  с  левой  и  правой  стороны  должны  нахо-

диться точно друг над другом.

u

Прикрутите  узел  амортизатора  закрывания  дверцы  (2

шт. Torx® 15)

 Fig. 15 (7).

Указание

u

Соблюдайте  последовательность.  Сначала  навесьте

накладку  над  амортизирующей  скобой,  после  этого

крышку.

Fig. 16

u

Навесьтенакладку

  Fig.  16  (1)  на  амортизационную

скобу

  Fig.  16  (4)  таким  образом,  чтобы  передние

защелки  показывали  во  внутрь,  а  передняя  сторона

была направлена к устройству.

u

Отодвиньте  (А)крышку

  Fig.  16  (5)  снаружи  и  поверните

(В) через опорную деталь

 Fig. 16 (8).

u

Установите  крышку

  Fig.  16  (5)  и  защелкните  ее  до

первого фиксатора.

w

После  позиционирования  амортизирующей  скобы

отверстия для пальцев расположены друг над другом.

u

Притянитеамортизационную  скобу

  Fig.  16  (4)к  опорной

детали  и  сверху  вставьте  палец

  Fig.  16  (3)таким

образом,  чтобы  квадратная  головка  сидела  в  углу-

блении.

u

Теперь  полностью  защелкните  крышку

  Fig.  16  (5)  на

опорной детали

 Fig. 16 (8).

w

Обратите  внимание  на  правильность  крепления

крышки, чтобы дверца закрывалась безупречно и палец

был зафиксирован.

u

Выкрутите фиксатор

 Fig. 16 (2).

u

Надвиньте и защелкните накладку

 Fig. 16 (1) на дверце.

u

Снаружи  установитекрышку

  Fig.  6  (6)  со  стороны  ручки

с поворотом на 180° и защелкните ее.

4.3.11 Выравнивание дверей

u

При  необходимости  выровняйте  дверцы  через

продольные  пазы  в  нижнем  опорном  кронштейне

Fig.  12  (43)  и  среднем  опорном  кронштейне  Fig.  11  (31)

параллельно  корпусу  устройства.  Для  этого  выкрутите

средний  винт  на  нижнем  опорном  кронштейне

Fig. 12 (43).

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если  опорные  детали  недостаточно  хорошо  прикручены,

дверь  может  опрокинуться.  Это  может  привести  к  значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Прикрутите опорные подставки 4 Нм.

u

Проверить все болты и при необходимости подтянуть.
