u

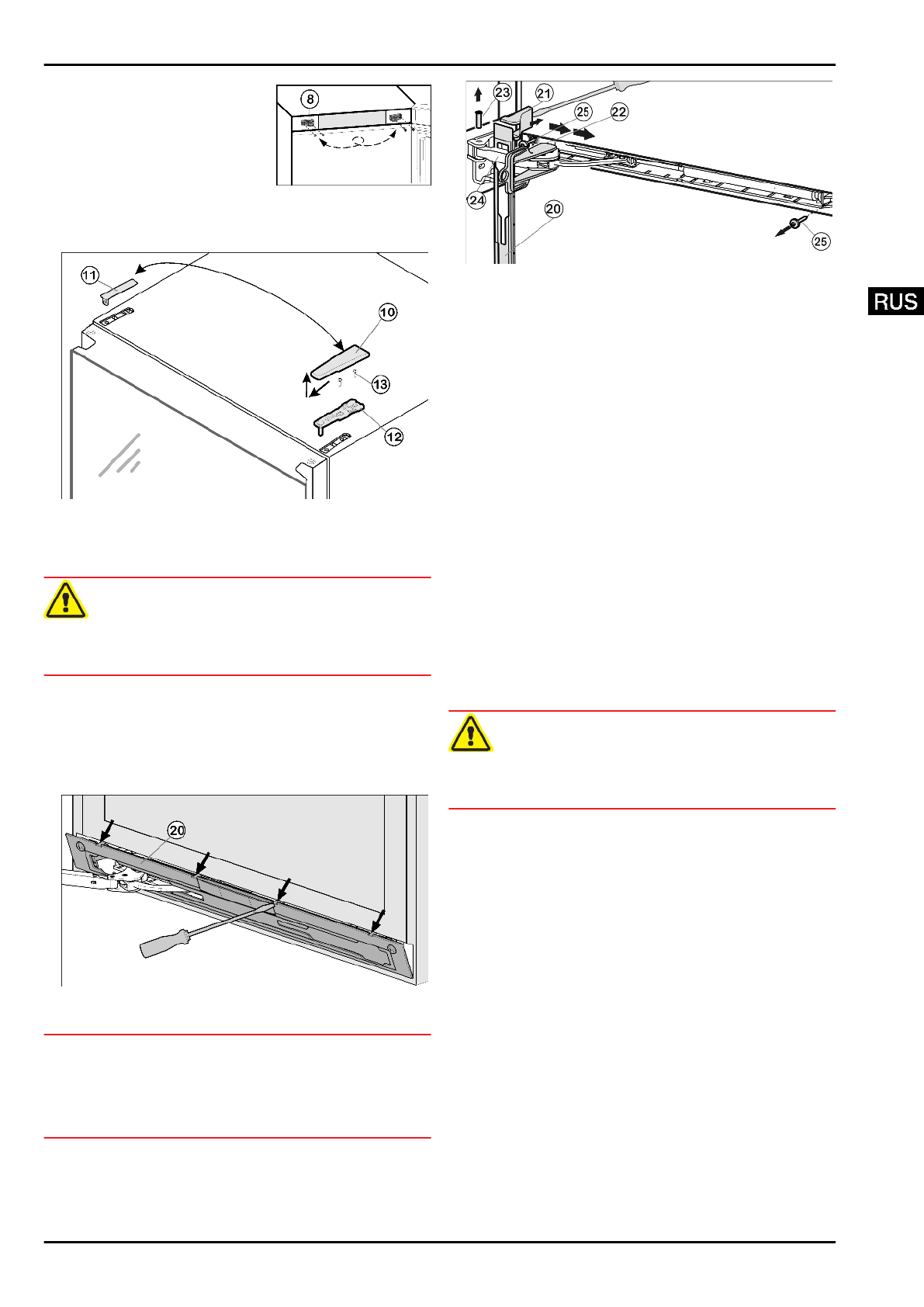

Открутите опорную деталь

Fig.  5  (8)  и  прикрутите  ее

снова  с  поворотом  на  180°

на

противоположную

сторону.  При  необходи-

мости  просверлите  отвер-

стия

или

используйте

аккумуляторную отвертку.

Fig. 7

4.3.2 Снятие верхней двери

Fig. 8

u

Закройте верхнюю дверь.

u

Потяните крышку

 Fig. 8 (10) вперед и вверх.

u

Снимите крышку

 Fig. 8 (11).

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Открутите верхний опорный кронштейн

 Fig. 8 (12)(2 шт.

Torx® 25)

 Fig. 8 (13) и вытяните вверх.

u

Верхнюю дверь приподнимите и отставьте в сторону.

4.3.3 Снятие нижнего амортизатора закры-

вания двери

Fig. 9

u

Откройте нижнюю дверь.

ВНИМАНИЕ

Опасность повреждения!

Если  повреждено  уплотнение  дверцы,  то  она,  возможно,

закрывается неправильно, что становится причиной недо-

статочного охлаждения.

u

Не повредите уплотнение дверцы отвёрткой!

u

Выведите накладку

 Fig. 9 (20) из зацепления и снимите

ее с помощью шлицевой отвертки.

w

Накладка висит над амортизационной скобой.

Fig. 10

u

Сдвиньте  накладку  над  амортизационной  скобой

Fig. 10 (24) в направлении устройства вперед.

u

Зафиксируйтепредохранитель

 Fig. 10 (22) в продольном

пазе.

w

Благодаря стопору шарнир не может сложиться.

u

Подденьте  крышку

  Fig.  10  (21)  отверткой  с  внешней

стороны и снимите в направлении наружу.

u

При необходимости с помощью другого человека накло-

ните устройство назад.

u

Выдавите палец

 Fig. 10 (23) снизу.

u

Нажмите  амортизационную  скобу

  Fig.  10  (24)  в  направ-

лении дверцы.

u

Снимите накладку

 Fig. 10 (20).

u

Открутите  весь  узел  амортизатора  закрывания  дверцы

(2 шт. Torx® 15)

 Fig. 10 (25).

u

Вытащите  немного  узел  амортизатора  закрывания

дверцы,  сдвиньте  его  в  направлении  дверной  ручки  и

отведите.

u

Отложите  узел  амортизатора  закрывания  двери  в

сторону.

4.3.4 Снятие нижней двери

u

Закройте нижнюю дверь.

u

Вытащите средний опорный палец

 Fig. 11 (32) с шайбой

Fig. 11 (34) из опорного кронштейна и нижней дверцы.

u

Снимите пластмассовый колпачок

 Fig. 11 (33).

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Откройте нижнюю дверь.

u

Открутите  средний  опорный  кронштейн

  Fig.  11  (31)  (2

шт. Torx® 25).

u

Движением  вверх  снимите  нижнюю  дверцу  и  отставьте

её в сторону.

Ввод в работу

7
