4.3.5 Перестановка средних опорных

деталей

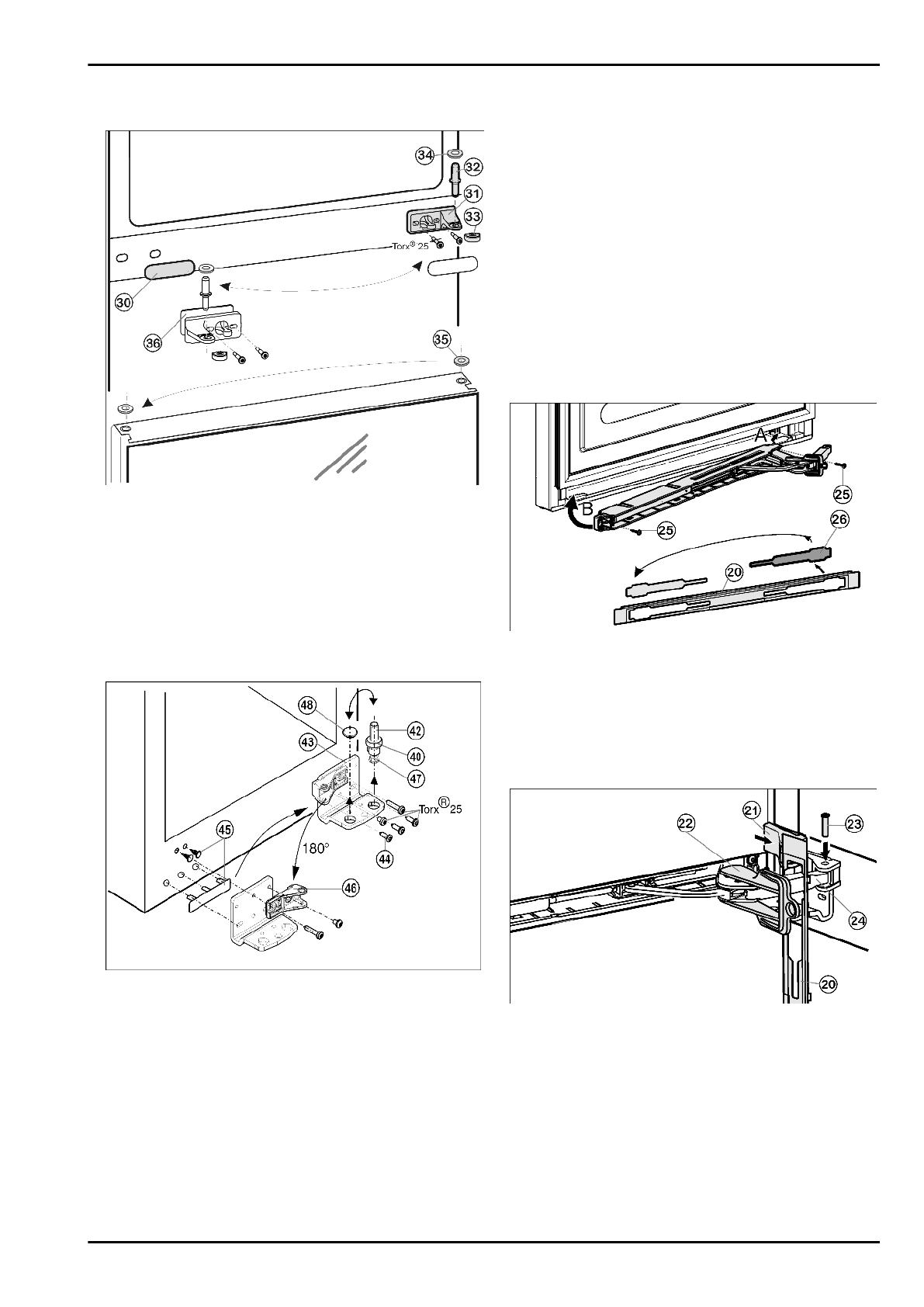

Fig. 11

u

Осторожно снимите накладку

 Fig. 11 (30).

u

Прикрутите  средний  опорный  кронштейн

  Fig.  11  (31)  с

подкладкой

  Fig.  11  (36)  с  поворотом  на  180°  на  новую

сторону шарнира (с моментом 4 Нм).

u

Защелкните  накладку

  Fig.  11  (30),  повернув  на  180°,  на

стороне, где теперь будет ручка.

u

Переустановите шайбу

 Fig. 11 (35) на двери.

4.3.6 Переустановите нижние опорные

детали

Fig. 12

u

Извлеките  опорный  винт

  Fig.  12  (42)  в  комплекте  с

шайбой

  Fig.  12  (40)  и  регулируемой  опорой  Fig.  12  (47),

вытягивая его вверх.

u

Снимите пробку

 Fig. 12 (48).

u

Открутите

 Fig. 12 (43) опорный кронштейн Fig. 12 (44).

u

Осторожно  снимите  и  переставьте  на  противопо-

ложную  сторону  крышку  и  заглушки  со  стороны  ручки

Fig. 12 (45).

u

Снова  прикрутите  нижний  опорный  кронштейн

Fig.  12  (43)  на  новой  стороне  шарнира  (с  моментом

4  Нм).  При  необходимости  используйте  аккумуля-

торный шуруповерт.

u

Открутите  опорную  деталь

  Fig.  12  (46)  и  снова  прикру-

тите  внутри  с  поворотом  на  180°,  завинтив  длинные

винты в удлиненные отверстия!

u

Переставьте пробку

 Fig. 12 (48) в свободное отверстие.

u

Вновь  установите  опорный  винт

  Fig.  12  (42)  с  шайбой  и

регулируемой  опорой.  При  этом  фиксатор  должен  быть

направлен назад.

4.3.7 Монтаж нижней двери

u

Установите  дверцу  сверху  на  нижний  опорный  палец

Fig. 12 (42).

u

Закройте дверцу.

u

Снова наденьте пластмассовый колпачок

 Fig. 11 (33) на

средний опорный кронштейн

 Fig. 11 (31).

u

Вставьте  средний  опорный  палец

  Fig.  11  (32)  на  новой

стороне  шарнира  через  средний  опорный  кронштейн

Fig. 11 (31) в нижнюю дверцу.

u

Установите  шайбу

  Fig.  11  (34)  на  средний  опорный

палец

 Fig. 11 (32).

4.3.8 Монтаж нижнего амортизатора закры-

вания двери

Fig. 13

u

Освободите крышку

 Fig. 13 (26) из накладки Fig. 13 (20)

и снова установите её на другой стороне.

u

Зацепите (А) и поверните (В) узел амортизатора закры-

вания дверцы шарниром в сторону шарнира.

w

Отверстия  с  левой  и  правой  стороны  должны  нахо-

диться точно друг над другом.

u

Прикрутите  (2  шт.  Torx®  15)

  Fig.  13  (25)узел  амортиза-

тора закрывания дверцы.

Fig. 14

u

Навесьте  накладку

  Fig.  14  (20)  на  амортизационную

скобу таким образом, чтобы передние защелки показы-

вали  вперёд,  а  передняя  сторона  была  направлена  к

устройству.

u

Притянитеамортизационную скобу

 Fig. 14 (24)к опорной

детали  и  сверху  вставьте  палец

  Fig.  14  (23)таким

образом,  чтобы  квадратная  головка  сидела  в  углу-

блении.

u

Установите и защелкните крышку

 Fig. 14 (21).

w

Обратите  внимание  на  правильность  крепления

крышки, чтобы дверца закрывалась безупречно и палец

был зафиксирован.
