Помещение  для  установки  устройства  согласно  стан-

дарту  EN  378  должно  на  каждые  8  г  хладагента  R  600a

иметь  объем  1  м

3

.  Если  помещение  для  установки

устройства  слишком  мало,  то  в  случае  протечки  в

контуре  хладагента  может  образоваться  легковоспла-

меняющаяся  газовоздушная  смесь.  Данные  о  количе-

стве хладагента имеются на заводской табличке внутри

устройства.

u

Снимите  соединительный  кабель  с  задней  стороны

устройства.  При  этом  необходимо  удалить  держатель

кабеля, иначе возникнет вибрационный шум!

u

Снимите  защитную  пленку  с  декоративных  планок  и

передних стенок выдвижных ящиков.

u

Удалите все детали, защищавшие устройство при пере-

возке.

u

Упаковку утилизируйте надлежащим образом (см. 4.5) .

u

С  помощью  любого  вильча-

того

ключа

выведите

устройство  в  устойчивое

положение

посредством

регулируемых  опор  (A)  и

выровняйте  его,  используя

уровень.

u

После  этого  подоприте

подпорками  дверь:  Вывора-

чивайте

регулируемую

опору  на  опорном  крон-

штейне  (В)  до  тех  пор,  пока

она  не  будет  опираться  на

пол, затем крутите далее по

углом 90°.

Указание

u

Очистите устройство (см. 6.2) .

Если  устройство  установлено  в  очень  влажном  поме-

щении,  то  на  внешней  его  стороне  может  образоваться

конденсат.

u

Всегда  следите  за  хорошим  притоком  и  оттоком

воздуха на месте установки.

4.3 Перевешивание дверей

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы и повреждений от осколков стекла!

Стеклянная  дверь  тяжелая.  В  результате  падения  или

удара стеклянная дверь может разбиться.

u

При  снятии  двери  необходимо  обеспечить  достаточную

безопасность!

u

Для демонтажа двери требуется 2 человека.

u

Дверь класть на мягкую подкладку.

Убедитесь, что подготовлен следующий инструмент:

q

Torx® 25

q

Torx® 15

q

Отвертка

q

При необходимости аккумуляторный шуруповерт

q

мягкая подкладка

4.3.1 Снятие верхнего амортизатора закры-

вания двери

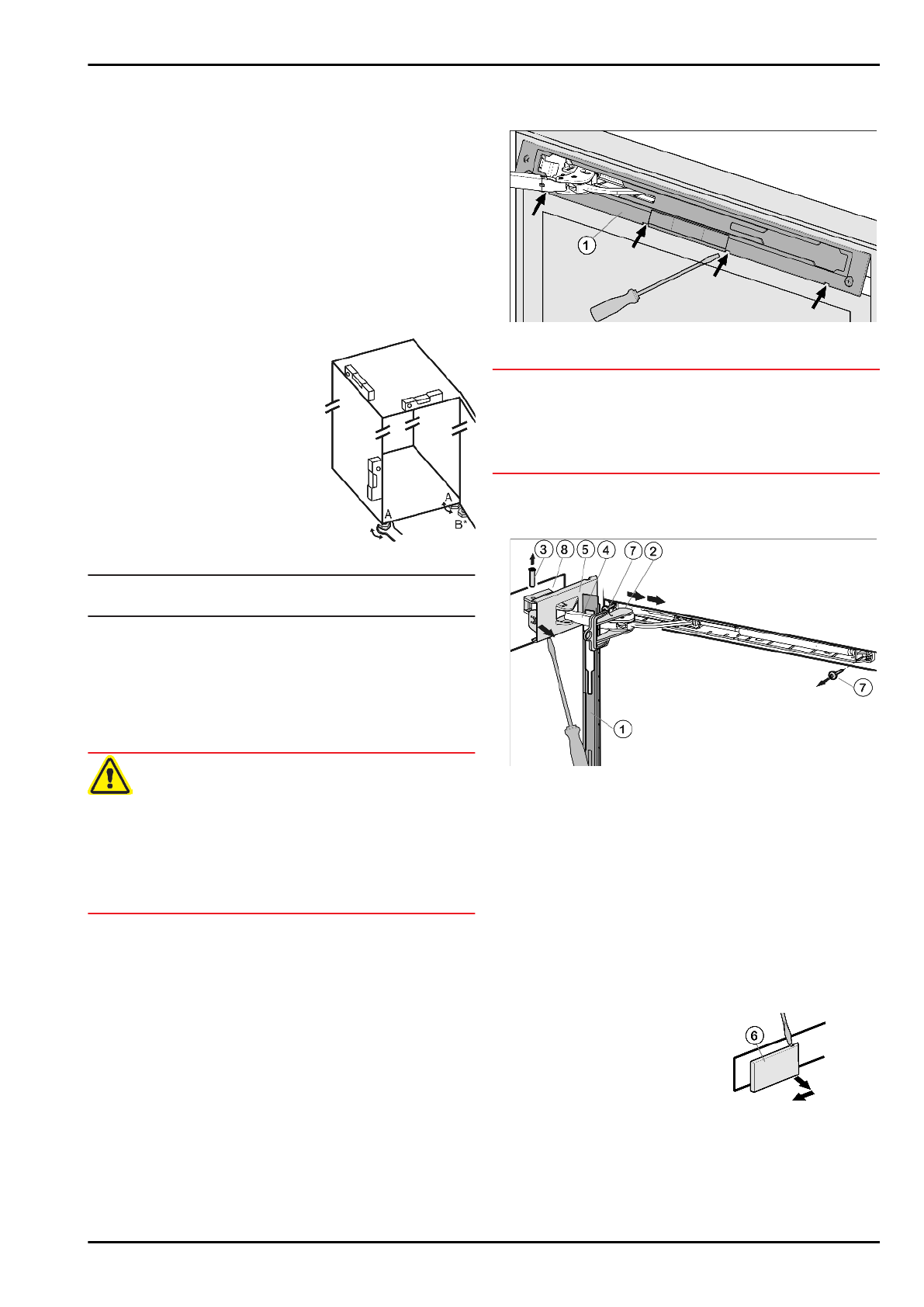

Fig. 4

u

Откройте верхнюю дверь.

ВНИМАНИЕ

Опасность повреждения!

Если  повреждено  уплотнение  дверцы,  то  она,  возможно,

закрывается неправильно, что становится причиной недо-

статочного охлаждения.

u

Не повредите уплотнение дверцы отвёрткой!

u

Выведите  накладку

  Fig.  4  (1)  из  зацепления  и  снимите

ее с помощью шлицевой отвертки.

w

Накладка висит над амортизационной скобой.

Fig. 5

u

Сдвиньте  накладку  над  амортизационной  скобой

Fig. 5 (4) в направлении устройства вперед.

u

Зафиксируйтепредохранитель

  Fig.  5  (2)  их  комплекта

поставки в продольном пазе.

w

Благодаря стопору шарнир не может сложиться.

u

Отсоедините  крышку

  Fig.  5  (5)  со  стороны  шарнира  с

помощью отвертки до первого фиксатора.

w

Палец будет виден.

u

Выдавите палец

 Fig. 5 (3) снизу.

u

Нажмите  амортизационную  скобу

  Fig.  5  (4)  в  направ-

лении дверцы.

u

Полностью  отсоедините  и  снимите  крышку

  Fig.  5  (5)  со

стороны шарнира.

u

Снимите накладку

 Fig. 5 (1).

u

С  помощью  отвертки  отсоеди-

ните  и  снимите  крышку  со

стороны ручки

 Fig. 6 (6)наружу.

Fig. 6

u

Открутите  узел  амортизатора  закрывания  дверцы  (2

шт. Torx® 15)

 Fig. 5 (7).

u

Вытащите  немного  узел  амортизатора  закрывания

дверцы,  сдвиньте  его  в  направлении  дверной  ручки  и

отведите.

u

Отложите  узел  амортизатора  закрывания  двери  в

сторону.
