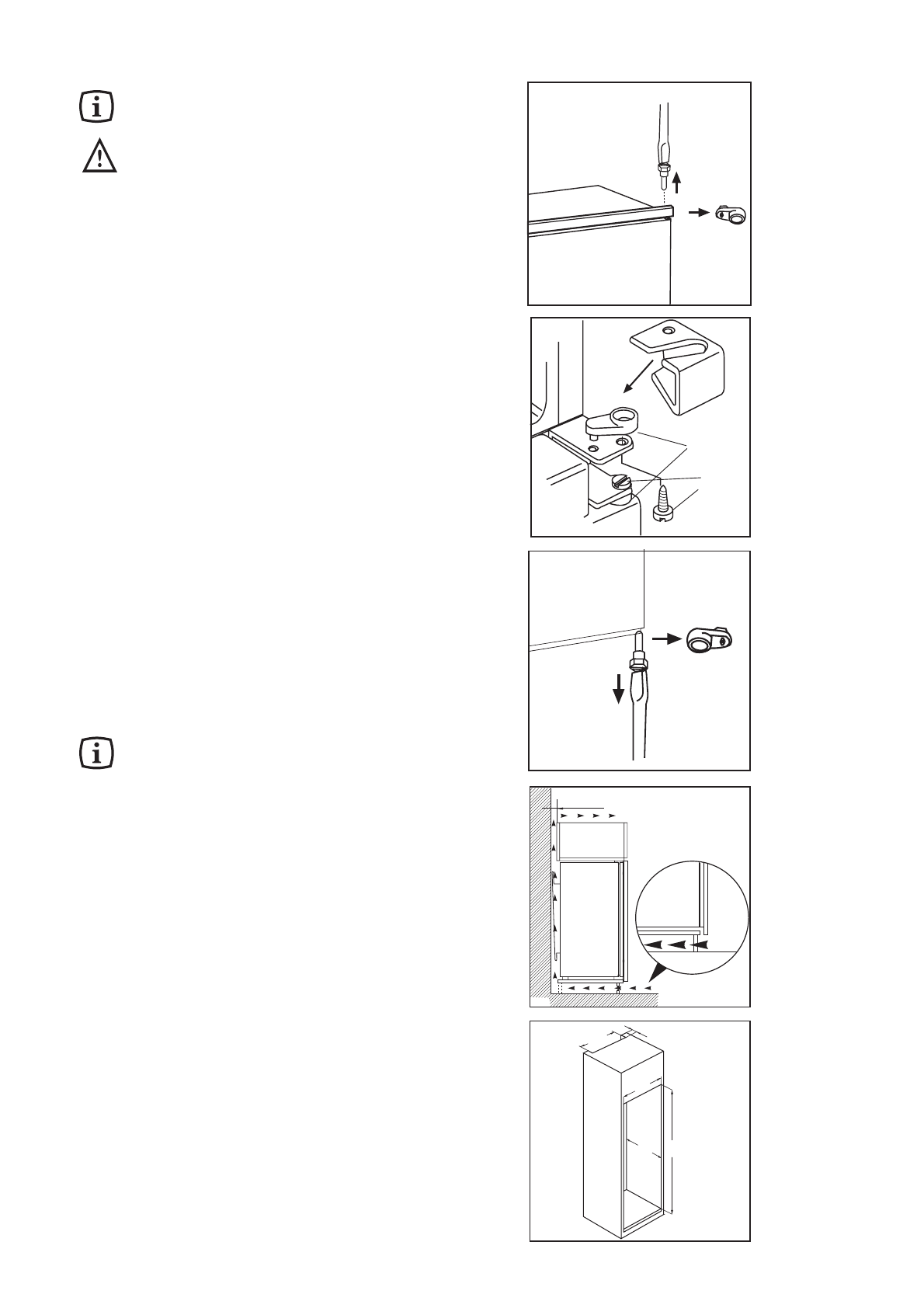

Reversibilità delle porte

50 mm

min.
cm

2

 200

200 cm

2

min.

D567

Istruzioni per l’incasso

integrale

Dimensioni del vano

Altezza

(1)

1780 mm

Profondità

(2)

550 mm

Larghezza

(3)

560 mm

Per motivi si sicurezza la ventilazione deve essere
come indicato in figura.

Attenzione: mantenere le aperture per la
ventilazione libere da ogni ostruzione.

Inoltre é necessario che la nicchia sia provvista di
un camino d’areazione con le seguenti misure:

profondità:

50 mm

larghezza:

540 mm

B

C

A

L'apparecchiatura viene fornita con
apertura delle porte verso destra o verso
sinistra . Per avere l'apertura delle porte
nel lato opposto eseguire le seguenti
operazioni prima di effettuare
l'installazione.

1. Svitare il perno superiore e togliere il distanziale

2. Togliere la porta superiore

3. Svitare i perni (B) e i distanziali (C) e rimontarli

sulla cerniera intermedia della parte opposta.
Applicare il copricerniera (A).

4. Reinserire la porta superiore e riavvitare il perno

superiore e il distanziale nella parte opposta.

5. Svitare il perno inferiore e togliere il distanziale;

rimontarli nella parte opposta.
