32

Перед обслуживанием топливного филь

-

тра  рекомендуется  полностью  вырабо

-

тать топливо из топливного бака.

Порядок обслуживания:

1.  Снимите  топливный  бак  с  рамы

генератора.

2.  Открутите контргайку 5 на 1-2 оборо

-

та (Рис. 17).

3.  Выкрутите топливный кран из топлив

-

ного бака.

4.  Открутите  стакан  отстойника  4  и

слейте из него бензин в подготовлен

-

ную для этого емкость.

5.  Извлеките  из  корпуса  топливного

крана  1  уплотнительное  кольцо  3  и

сетчатый фильтр 2 (Рис. 17).

6.  Выкрутите из корпуса топливного кра

-

на сетчатый фильтр 7 (Рис. 17).

7.  Очистите от грязи и промойте стакан

отстойника и сетчатые фильтры.

8.  Осмотрите  сетчатые  фильтры.  При

обнаружении  повреждений  и  разры

-

вов фильтры необходимо заменить.

9.  Сборку  и  установку  топливно

-

го  крана  произведите  в  обратной

последовательности.

ВНИМАНИЕ!

Выход  из  строя  двигателя  в

результате  работы  с  гряз

-

ным топливным фильтром или

грязным топливным баком не является

гарантийным случаем.

ОБСЛУЖИВАНИЕ ПОПЛАВКОВОЙ

КАМЕРЫ КАРБЮРАТОРА

Через каждые 100 часов работы или один

раз в 6 месяцев, а также при подготовке

генератора  к  хранению  необходимо  сли

-

вать топливо с поплавковой камеры кар

-

бюратора. Это также необходимо

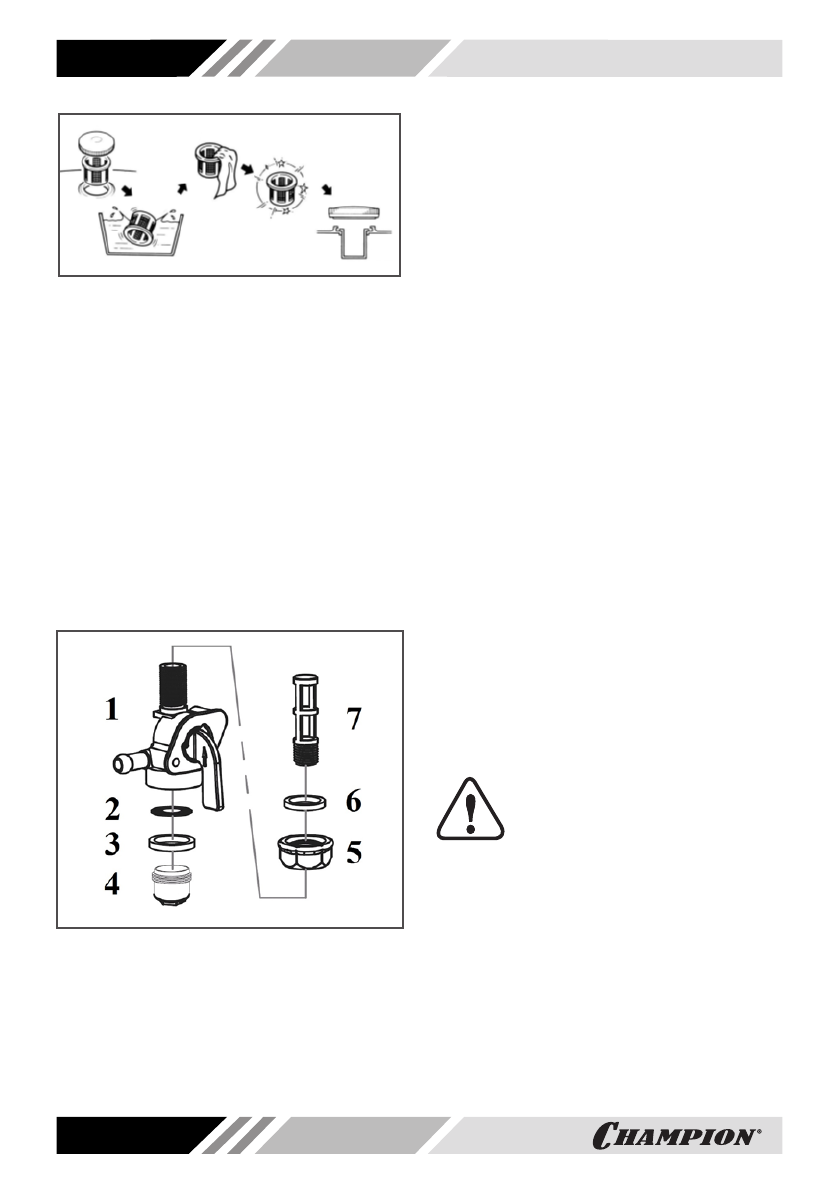

Рис. 16 Обслуживание фильтра

топливного бака

ОБСЛУЖИВАНИЕ ТОПЛИВНОГО

ФИЛЬТРА

В  топливном  кране  Вашего  генератора

установлены  2  фильтрующих  элемента.

Рекомендуется не реже одного раза в те

-

чение 300 отработанных часов (или 1 раз

в год) производить их очистку.  Одновре

-

менно  с  очисткой  топливного  фильтра

необходимо промыть и очистить топлив

-

ный бак от грязи и конденсата.
Устройство  топливного  крана  показано

на Рис. 17.

Рис. 17 Устройство топливного крана

1. Корпус топливного крана

2. Сетчатый фильтр плоский

3. Кольцо уплотнительное стакана отстойника

4. Стакан отстойника

5. Контргайка

6. Кольцо уплотнительное топливного крана

7. Сетчатый фильтр трубчатый
