16

Рис. 4 Установка транспортировочных

колес и опор рамы

ПОДКЛЮЧЕНИЕ

АККУМУЛЯТОРНОЙ БАТАРЕИ

На генераторе установлена необслу

-

живаемая

аккумуляторная

батарея

12В/12Ач.

ВНИМАНИЕ!

При подключении не перепу

-

тайте полярность «+» и «-»

батареи, это может вызы

-

вать серьезное повреждение стартера

и аккумуляторной батареи. Плюсовой

провод (красный) подключается к вы

-

воду «+» аккумулятора и клемме реле

стартера. Минусовой провод (черный)

подключается к выводу «-» аккумулято

-

ра и картеру двигателя.

Схема подключения аккумуляторной ба

-

тареи показана на Рис. 5.

1

4

5

6

4

2

1

3

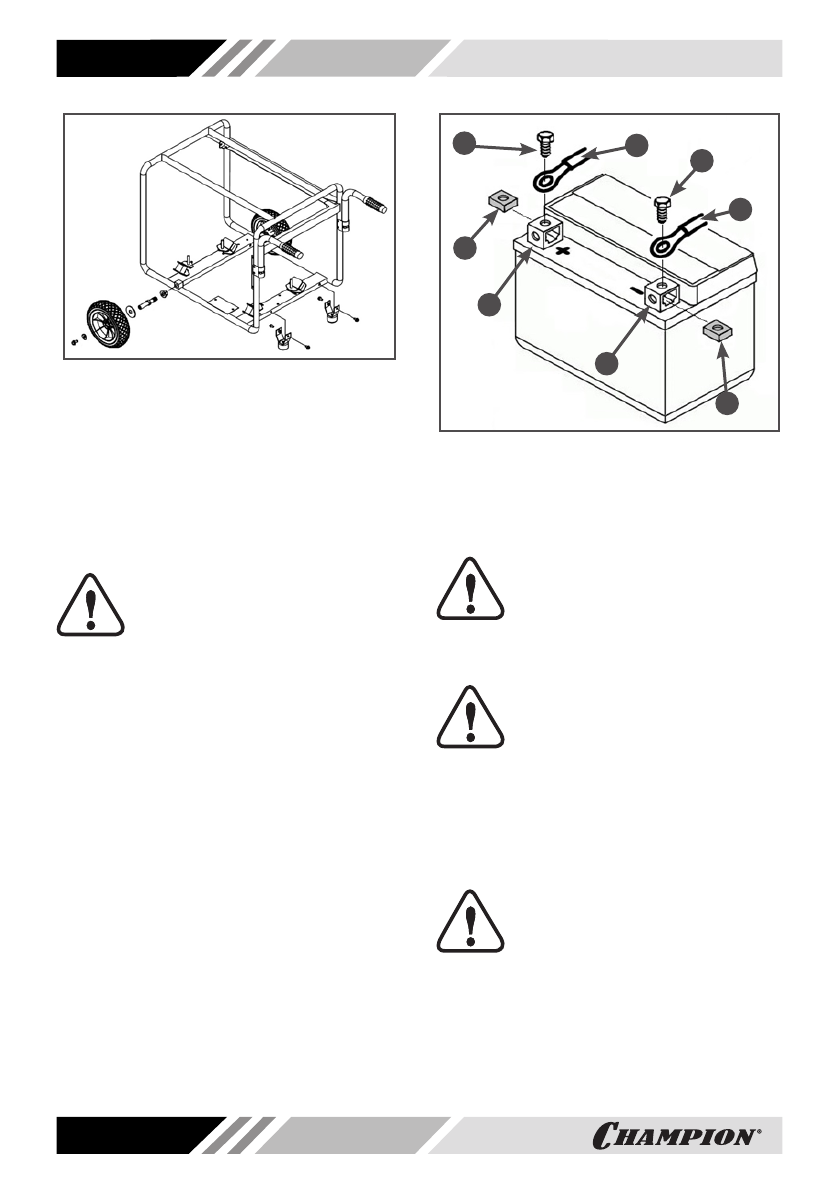

Рис. 5 Подключение аккумуляторной

батареи

1. Болт 2. Провод «+» (красный) 3. Провод «-»

(чёрный) 4. Гайка 5. Вывод «+» аккумуляторной

батареи 6. Вывод «-» аккумуляторной батареи

ВНИМАНИЕ!

Сначала подключается плюсо

-

вой провод. В противном случае

может произойти короткое за

-

мыкание аккумуляторной батареи.

ВНИМАНИЕ!

Аккумуляторная

батарея

должна быть закреплена на ге

-

нераторе на штатном месте с

помощью предусмотренных креплений.

Ненадежное крепление батареи приво

-

дит к ее механическому повреждению,

преждевременному разрушению клемм и

коротким замыканиям.

ВНИМАНИЕ!

В период хранения генератора

аккумуляторную батарею не

-

обходимо заряжать каждые 3

месяца. Перезаряд батареи не допуска

-

ется.
