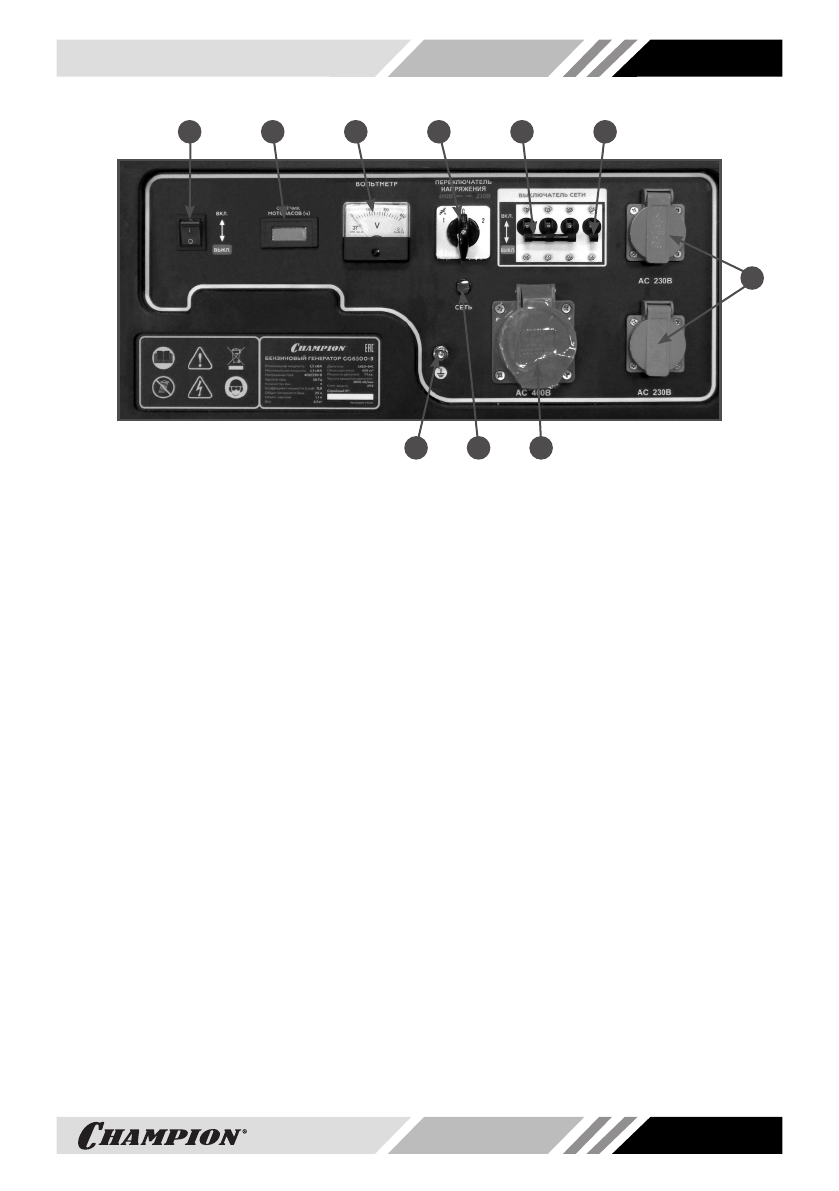

Рис. 3 Панель управления
1. Выключатель зажигания
2. Счётчик моточасов
3. Вольтметр
4. Переключатель напряжения
5. Выключатель сети 3-полюсный
(при подключении к розетке 400В)
6. Выключатель сети 1-полюсный
(при подключении к розеткам 230В)
7. Розетка 230В/16А (2 шт.)
8. Розетка 400В/16А
9. Индикатор «СЕТЬ»
10. Клемма заземления
ПРИНЦИП РАБОТЫ ГЕНЕРАТОРА (ГЕНЕРАТОРНОЙ УСТАНОВКИ)
Генераторная установка состоит из двигателя, генератора переменного тока, вспомо
-
гательных систем и механизмов, конструктивно объединенных рамой открытого типа.
Двигатель бензиновый 4х-тактный одноцилиндровый с воздушным охлаждением. Ге
-
нератор переменного тока синхронного типа состоит из статора, ротора и блока AVR.
Вращение коленчатого вала двигателя передается ротору, который вращается внутри
неподвижного статора, прикрепленного к картеру двигателя. В обмотке возбуждения
статора возникает переменный ток. Переменный ток из обмотки возбуждения подается
в автоматический регулятор напряжения (AVR), который преобразует его в постоян
-
ный, и подает его в обмотки ротора через щетки и контактные кольца. Магнитное поле
ротора создается постоянным током в обмотке ротора. При вращении магнита (рото
-
ра) внутри силовой обмотки статора, вырабатывается выходное напряжение. Автома
-
тический регулятор напряжения контролирует напряжение силовой обмотки статора, и
в зависимости от его значения, увеличивает или уменьшает напряжение постоянного
тока в обмотках ротора.
4
1
3
2
5
6
8
7
9
10
