Панель  подключения  блока  ATS  показа-

на на Рис. 15.

1

4

2

3

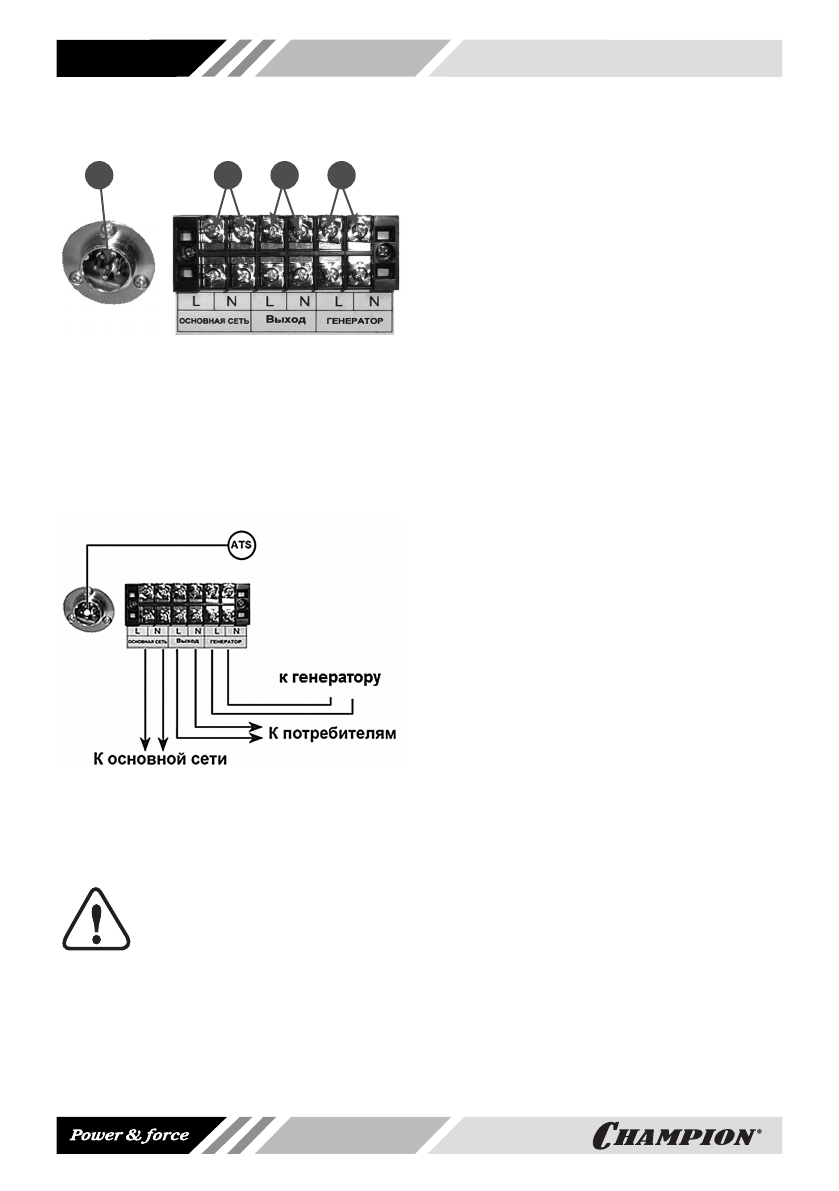

Рис. 15 Панель подключения блока ATS

1. Разъем подключения блока к генератору

2. Клеммы подключения общей сети

электроснабжения

3. Клеммы подключения потребителей

4. Клеммы подключения подачи

электроснабжения от генератора

Схема подключения блока ATS показана

на Рис. 16.

Рис. 16 Схема подключения блока ATS

После  подключения  блока ATS  согласно

схеме  (Рис.16),  установите  переключа-

тель режимов работы блока (Рис. 14 п. 1)

в положение «AUTO».

ВНИМАНИЕ!

Ключ  зажигания  генерато

-

ра  установите  в  положение

«ВКЛ.».  Выключатель  сети

генератора  установите  в  положение

«ВКЛ.».

ПРИНЦИП РАБОТЫ БЛОКА ATS

Когда  прекращается  подача  электро-

энергии  от  наружной  сети,  блок ATS  не-

медленно включает программу запуска.
Сначала  автоматика  блока  ATS  запу-

скает  двигатель  генератора  и  произво-

дит  проверку  работы  генератора.  При

стабильной  работе  генератора  через  12

секунд после запуска двигателя отключа-

ется соединение между потребителями и

общей сетью электроснабжения и потре-

бители подключаются к генератору.
Когда  возобновляется  подача  электроэ-

нергии от общей сети электроснабжения,

блок  ATS  производит  проверку  стабиль-

ности  напряжения  и  частоты  тока  пода-

ваемой электроэнергии. Если параметры

подаваемой электроэнергии стабильны в

течение 10 секунд, блок ATS автоматиче-

ски переключает потребители на питание

электроэнергией  из  общей сети. Генера-

тор  после  этого  работает  без  нагрузки  в

течение  5  секунд,  затем  блок  ATS  оста-

навливает двигатель генератора.
При питании потребителей от наружного

источника электроснабжения, когда гене-

ратор  находится  в  режиме  «ожидания»,

блок  ATS  контролирует  рабочее  состоя-

ние  аккумуляторной  батареи  генератора

и  при  необходимости  подзаряжает  ее.

Таким образом, аккумуляторная батарея

генератора  всегда  находится  в  рабочем

состоянии.
Запуск двигателя генератора происходит

в следующей последовательности:
1.   Первый  запуск  двигателя  длится  3-4

секунды.  Если  запуск  не  удался  —

остановка на 5 секунд.

2.   Второй  запуск  двигателя  длится  4-5

секунд.  Если  запуск  снова  не  удался

— остановка на 5 секунд.

3.   Третий  запуск  генератора  длится  5

секунд.
