строя генератора. Аккумулятор, уста
-
новленный на генераторе, имеет от
-
дельную (собственную) систему зарядки.
РАБОТА ГЕНЕРАТОРА
В АВТОМАТИЧЕСКОМ РЕЖИМЕ
Генератор имеет техническую возмож-
ность работать в автоматическом режи-
ме. Для этой цели служит блок ATS, ко-
торый обеспечивает запуск генератора
и подачу электроэнергии потребителям
при внезапном отключении электроэнер-
гии в общей сети.
Когда подача электроэнергии в общей
сети возобновляется, блок ATS переклю-
чит потребителей на общую сеть подачи
электроэнергии, и автоматически остано-
вит генератор.
ВНИМАНИЕ!
Суммарная мощность подклю
-
чаемых потребителей с уче
-
том коэффициентов пусковых
токов не должна превышать номиналь
-
ной мощности генератора.
Блок ATS работает без какого-либо
управления оператором, выполняя все
процессы самостоятельно. Система ос-
нащена функцией определения ошибки
при запуске или работе генератора, и не
дает возможности использовать неис-
правный генератор до устранения воз-
никшей проблемы.

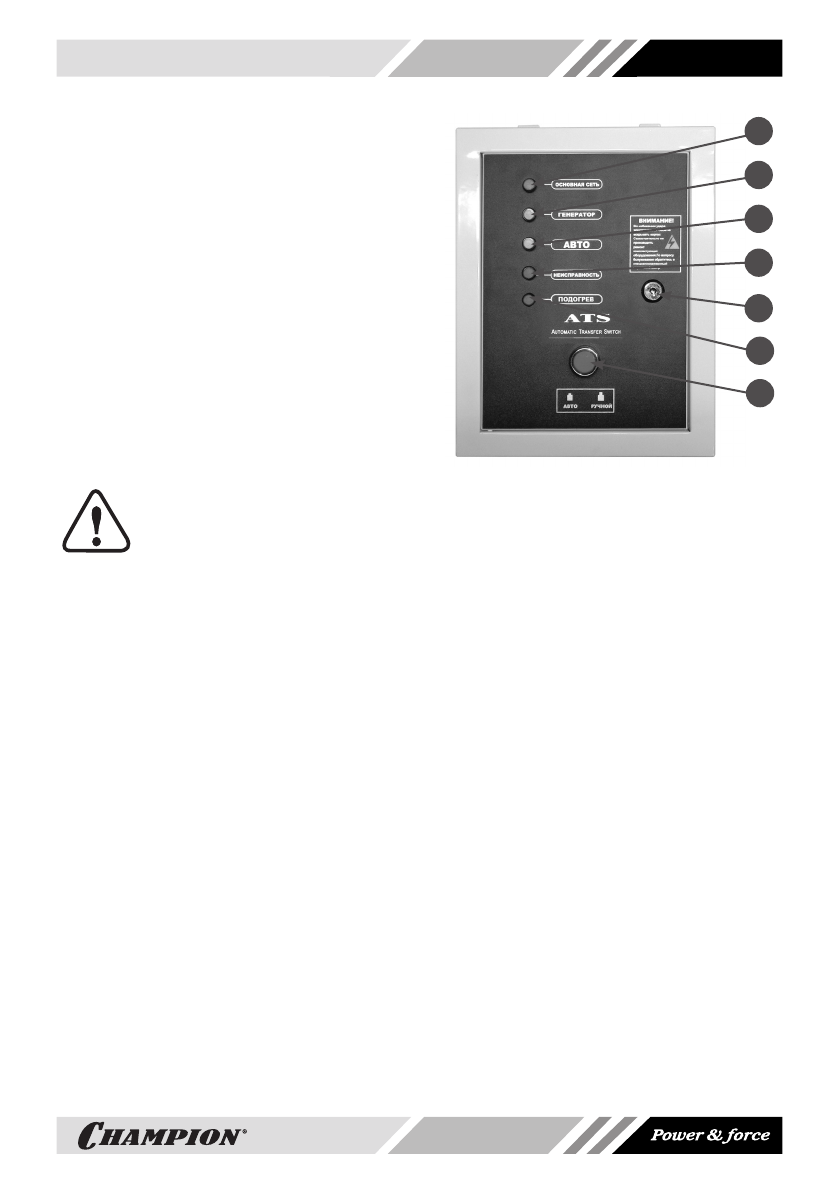

Контрольная панель блока ATS приведе-
на на Рис. 14.
1. Переключатель
режимов
ра-
боты
«ATS»
(индикаторы
«АВТО»/«РУЧНОЙ» находятся вни-
зу панели). В положении «РУЧНОЙ»
(Кнопка не нажата) блок ATS выклю-
чен. В положении «АВТО» блок ATS
находится в автоматическом режиме
работы.
2. Индикатор «ОСНОВНАЯ СЕТЬ» об-
щей сети электроснабжения. Кон-
трольная лампочка загорается при
подаче напряжения на ATS от общей
сети электроснабжения.
6
1
4
5
2
3
7
Рис. 14 Контрольная панель блока ATS
1. Переключатель режимов работы
2. Индикатор «ОСНОВНАЯ СЕТЬ»
3. Индикатор «ГЕНЕРАТОР»
4. Индикатор «АВТО».
5. Индикатор «НЕИСПРАВНОСТЬ»
6. Замок
7. Индикатор «ПОДОГРЕВ»
3. Индикатор «ГЕНЕРАТОР». Контроль-
ная лампочка загорается при подаче
напряжения на ATS от генератора.
4. Индикатор «АВТО». Лампочка горит,
когда ATS работает в автоматическом
режиме.
5. Индикатор
«НЕИСПРАВНОСТЬ».
Лампочка загорается при невозмож-
ности запуска генератора или возник-
новении неисправности во время ра-
боты генератора. В этом случае ATS
блокирует автоматический запуск или
работу генератора до устранения
причины неисправности.
6. Замок. Замок установлен для блоки-
ровки доступа к деталям блока и про-
водам высокого напряжения посто-
ронним лицам.
7. Индикатор «ПОДОГРЕВ». Лампочка
загорается при работе свечи накали-
вания перед запуском генератора в
автоматическом режиме.
