13

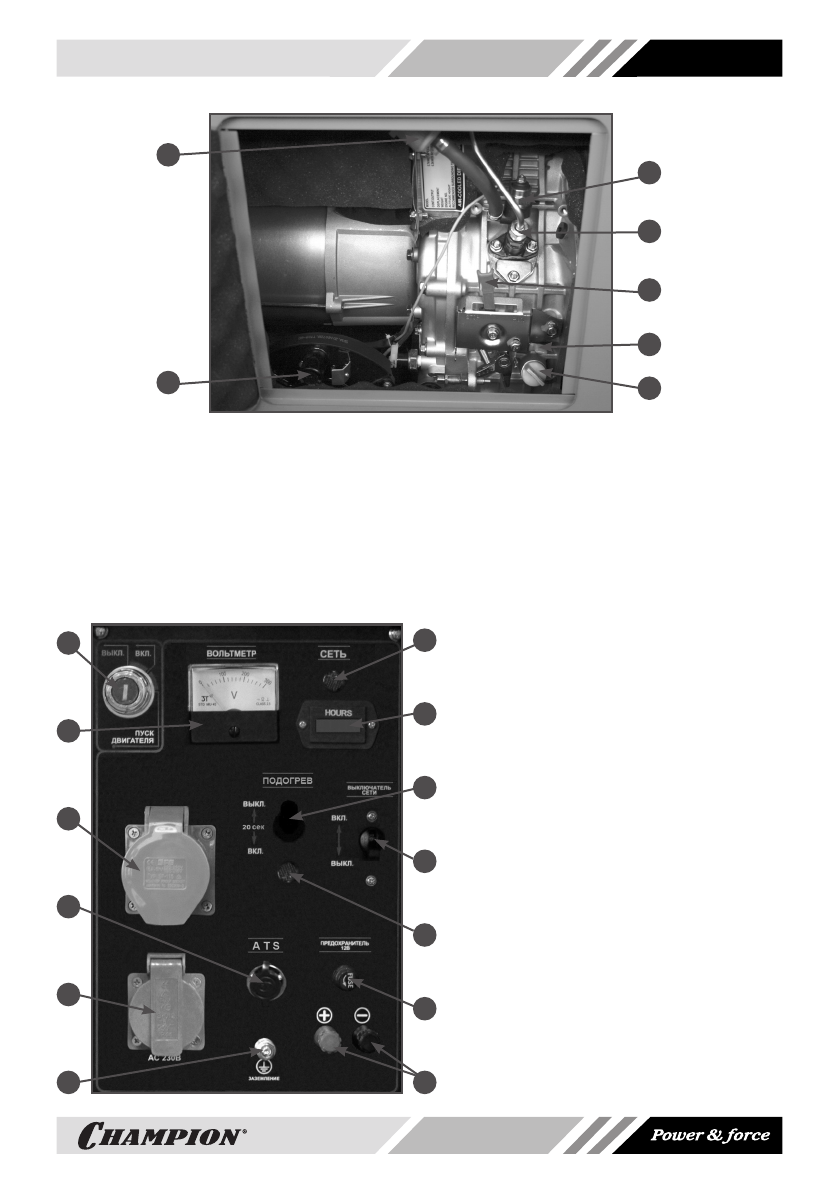

Рис. 2 Основные узлы и органы управления (вид двигателя с открытой дверцей)
1. Блок AVR
2. Фильтр топливный проточный
3. Клапан топливного насоса электромагнитный
4. Топливный насос высокого давления
5. Рычаг включения двигателя
6. Рычаг отключения двигателя
7. Крышка-щуп маслозаливной горловины
Рис. 3 Панель управления
1. Клемма заземления
2. Розетка 230В/16А
3. Разъем для подключения блока ATS
4. Розетка 230В/32А
5. Вольтметр
6. Замок зажигания
7. Контрольная лампочка сети
8. Счетчик моточасов
9. Выключатель свечи накаливания
10. Выключатель сети
11. Индикатор работы свечи накаливания
12. Предохранитель 12В
13. Клеммы 12В/8,3А
1
2
3
5
6
7
8
1
2
3
7
5
4
6
4
9
10
11
12
13
