38

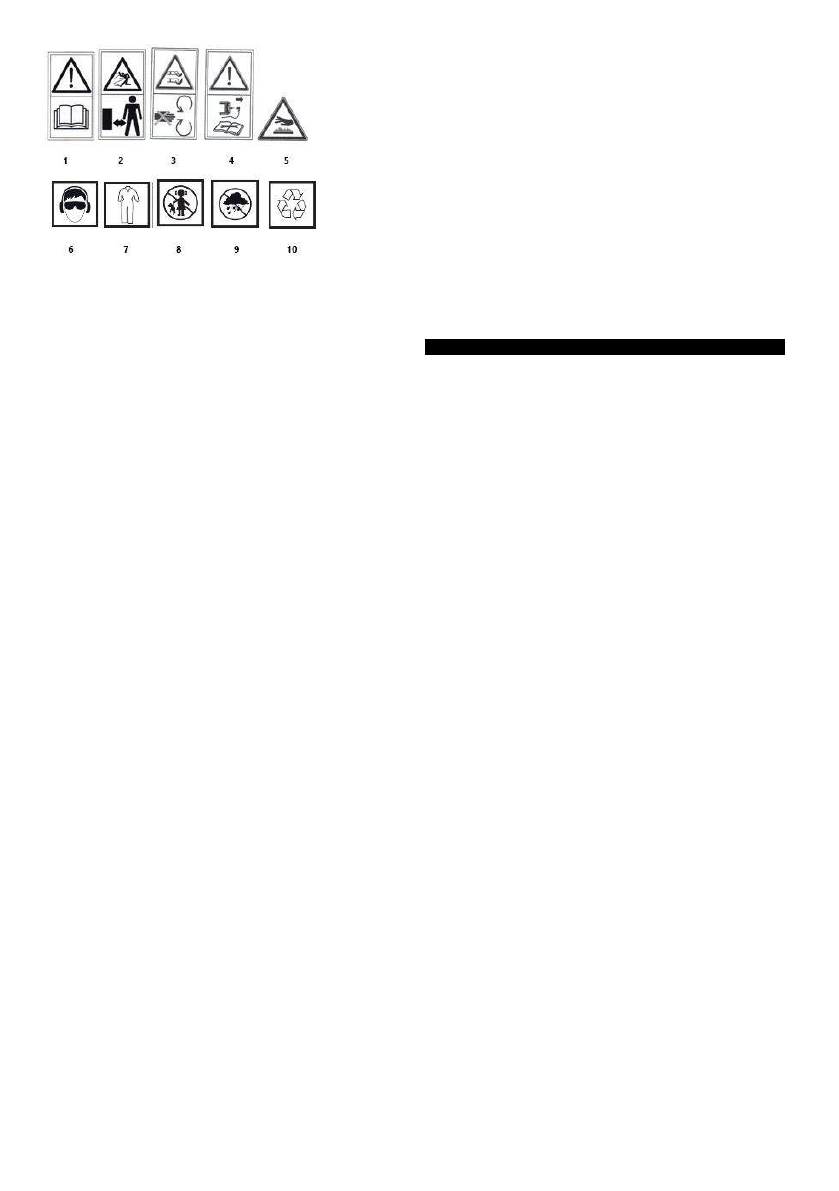

Vysvětlení z piktogramů použit
1.
UPOZORNĚNÍ: PŘEČTĚTE SI NÁVOD K POUŽITÍ!
2.
UPOZORNĚNÍ: UCHOVÁVEJTE MIMO DOSAH DALŠÍ OSOBY!
3.
UPOZORNĚNÍ: RUKY A NOHY NECHÁVEJTE OD KOTOUČŮ!
4.
Zastavte motor a vyjměte na zapalovací zástrčky dráty před
zahájením jakékoliv údržby nebo opravy práce
5.
Udržovat si bezpečnou vzdálenost od horkého povrchu
6.
Používejte osobní ochranné prostředky (ochranné brýle,
ochranu sluchu)
7.
Používejte ochranný oděv
8.
Udržujte děti pryč od nástroje
9.
Chránit na zařízení proti vlhkosti
10.
Recyklace
KONSTRUKCE A APLIKACE
Benzinová sekačka je přístroj napájen pomocí čtyřdobým vnitřním
spalováním motor, to má na kola hnací systém, který dělá to snadné,
aby jet na nerovném terénu. Benzinová sekačka na trávu se používá
pro sekání trávníků v domácích zahradách as stejně jako větší plochy
osázené s trávou, např. sportovní hřiště a rekreační oblasti. Tyto
travní odřezky mohou být shromažďovány v trávě chytač, házet ze
strany přes na straně vypouštěcí otvor, nebo zem. Pouze pomocí
příslušenství, které jsou vhodné pro váš přístroj a postupujte podle
pokynů v provozním návodu. Benzínová sekačka na trávu je určena
pouze pro amatérské použití.
VAROVÁNÍ! Nemají použít na zařízení v rozporu se jeho
zamýšlené použití.
POPIS GRAFICKÝCH STRÁN
Číslování níže odkazuje na součásti tohoto zařízení, znázorněné na
grafických stranách v tomto návodu.
1.
Páčka spojky pohonu kola
2.
Horní rukojeť
3.
Páčka motorové brzdy
4.
Police na nápoje
5.
Upevňovací matice rukojeti
6.
Zadní vypouštěcí kryt
7.
Spodní rukojeť
8.
Palivové plnicí uzávěr
9.
Kryt vzduchového filtru
10.
Ruční palivové čerpadlo
11.
Boční výhozový k
ryt
12.
Olej plnicí uzávěr
13.
Hnací kolo
14.
Páka pro nastavení výšky sečení
15.
Zachycovač trávy
16.
Zaváděcí lano
17.
Zadní vypouštěcí uzávěr
18.
Olej úroveň indikátor
19.
Vypouštěcí zátka oleje
20.
Řezací nůž
21.
Upevňovací šroub řezacího nože
22.
Kryt vzduchového filtru
23.
Vzduchový filtr
24.
Zapalovací svíčka dráty
25.
Zapalovací svíčka
26.
Zapalovací svíčka Klíč
27.
Zapalovací svíčky kontakty
* K dispozici mohou být rozdíly mezi na výkresu a produktu.
VYBAVENÍ A PŘÍSLUŠENSTVÍ
1.
Zachycovač trávy
- 1 ks.
2.
Spodní rukojeť
- 1 ks.
3.
Horní rukojeť
- 1 ks.
4.
P
olice brackets nápoje
+ - 1 sada.
5.
Zadní vypouštěcí uzávěr
- 1 ks.
6.
Boční výpustný prvek
- 1 ks.
7.
Držák startovacího lana
- 1 ks.
8.
Spony
- 2 ks.
9.
Šrouby, matice, šrouby
- 1 sada.
PŘÍPRAVA K PRÁCI
VAROVÁNÍ! Ještě provozovat benzinovou sekačku, aniž by na
trávy chytač se zadním výtlačné víko zvednuté.
VAROVÁNÍ! Všechny údržba, opravy, úpravy a práce přípravné
činnosti musejí být prováděny s motorem off.
MONTÁŽ MONTÁŽ
•
Instalovat na spodní rukojeti (
7)
k sekačka skříně a upevněte
pomocí šroubů
a matic (ty lze nastavit na úhel rukojeti).
•
Připojit na horní rukojeti (
2)
na spodní rukojeti (
7)
s dodanými
šrouby a maticemi (pákou pro 52G673).
•
Instalovat na startovací lano rukojeť na pravé straně na horní
rukojeti (
2)
a předat startovací lano (
16)
prostřednictvím rukojeti.
•
Připojit na ovládací kabely k řídítkům s klipy stanovených (
obr. A).
PŘIPOJENÍ TRÁVNÍHO KOŠÍKU
•
Zvedněte zadní vypouštěcí kryt (
6).
•
Zavěsit trávy chytač (
15)
ze zadní vypouštěcího výstupu pomocí
na dvě západky „ “ na horní straně žací pouzdra (
obr. B).
•
Spusťte zadní vypouštěcí kryt (
6).
Trávy chytač je držen na svém místě pomocí pružinové síly na zadní
vypouštěcí krytu. Trávy chytač má s výhodnou nosnou rukojeť vyprázdnit
ji z travních odřezků.
VAROVÁNÍ! Vždy, aby jisti,
že trávy catcher je správně připojen.
SEŘÍZENÍ BOČNÍHO VÝBĚRU
•
Odstraňte na trávy lapač (
15)
a snížit na zadní vypouštěcí kryt (
6).
•
Obrátit na sekačku „na své straně.“
•
Instalace na zadní vypouštěcí uzávěr (
17).
•
Vytáhněte na straně výtlaku kryt (
11)
pryč z sekačka pouzdra.
•
Instalace na straně výtlaku kryt na bydlení háčky a uvolnění na
straně výtlaku kryt (
11)
•
Postavte sekačku na kola.
NASTAVENÍ FUNKCE BRUSENÍ
•
Odstraňte na trávy lapač (
15)
a snížit na zadní vypouštěcí štít (
6).
•
Instalace na
zadní vypouštěcí uzávěr (
17).
•
Odstraňte na straně výtlaku prvek (pokud vybavená) a uvolnění
na straně výtlaku kryt (
11).
SEŘÍZENÍ VÝŠKY SEČENÍ
Řezná výška se nastaví pomocí řezné výšky páky (
14)
v 5 (nebo 8 pro
52G673) pozice z 25 - 65 mm.
•
Vytáhnout zpět na řezné výšky nastavení páky (
14)
(
obr. D).
