Asetage seade koos monteeritud freesiteraga
töödeldavale toorikule.

–

POF 1400 ACE:

Seadke peenregulaator pöördnupuga

18

keskasendisse. Selleks keerake pöördnuppu

18

 seni, kuni

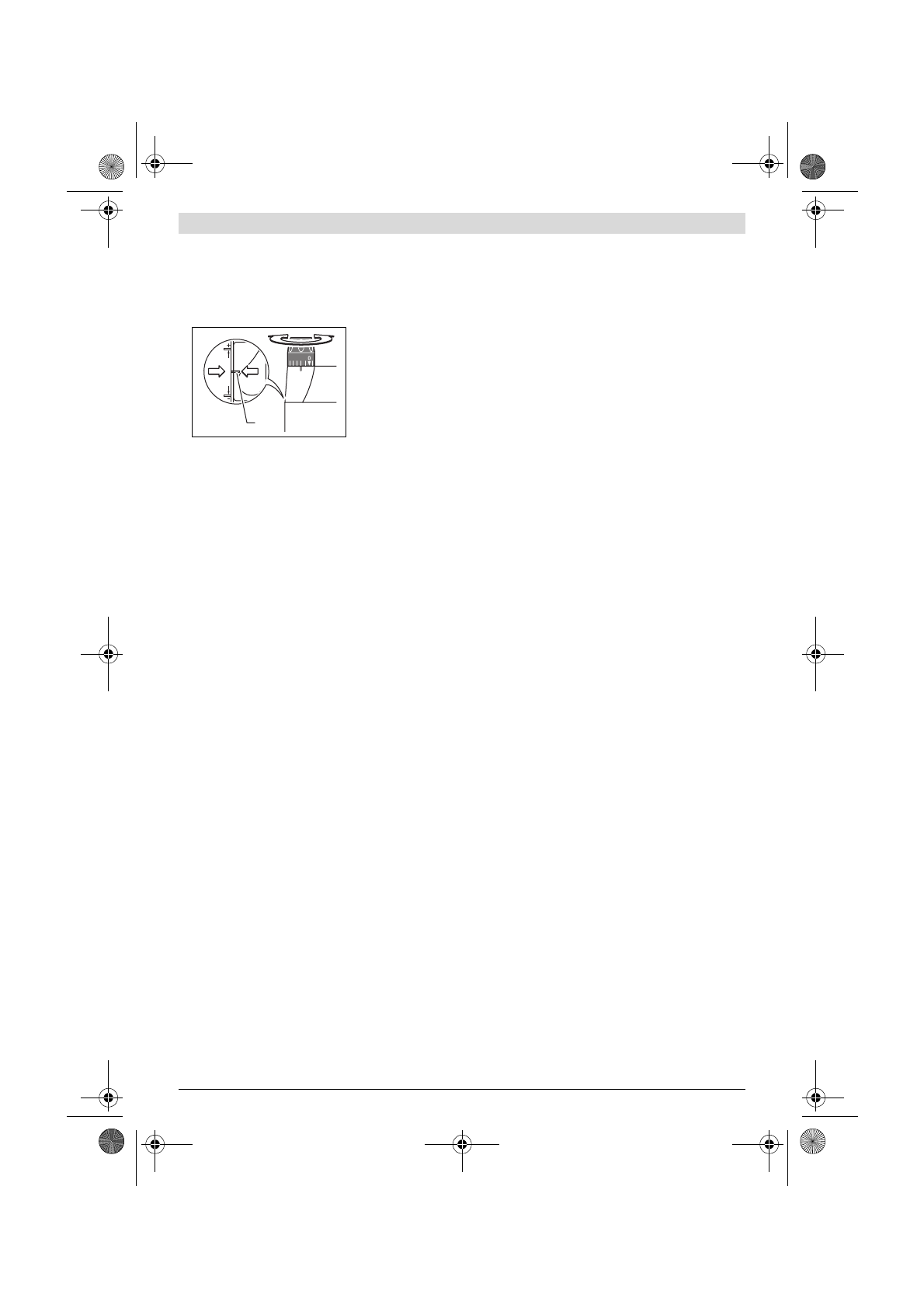

märgised

19

 joonisel näidatud viisil kattuvad. Seejärel

keerake skaala

17

 asendisse „0“.

–

Seadke astmeline sügavuspiirik

9

 madalaimale astmele;

astmeline sügavuspiirik fikseerub tuntavalt kohale.

–

POF 1200 AE:

Keerake astmelise sügavuspiiriku

justeerimiskruvid

24

 pooleldi sisse või välja.

–

Keerake lahti sügavuspiiriku tiibkruvi

11

, nii et

sügavuspiirik

13

 on vabalt liikuv.

–

Suruge freesimissügavuse lukustushooba

16

pöörlemissuunas

n

 ja viige ülafrees aeglaselt alla, kuni

freesitera

21

 puudutab tooriku pinda. Uputussügavuse

fikseerimiseks vabastage freesimissügavuse lukustushoob

16

 uuesti.

Lõplikuks fikseerimiseks suruge freesimissügavuse
lukustushooba

16

 vajaduse korral pöörlemissuunas

o

.

–

Vajutage sügavuspiirik

13

 alla, kuni see toetub astmelisele

sügavuspiirikule

9

. Seadke indeksmärgiga plaat

12

freesimissügavuse reguleerimise skaalal

14

 asendisse „0“.

–

Seadke sügavuspiirik

13

 soovitud freesimissügavusele ja

keerake kinni sügavuspiiriku tiibkruvi

11

. Veenduge, et te

indeksmärgisega lükkurit

12

 enam paigast ei nihuta.

–

Suruge freesimissügavuse lukustushooba

16

pöörlemissuunas

n

 ja viige ülafrees ülemisse asendisse.

Suurema freesimissügavuse puhul on mugavam freesida järk-
järgult. Astmelise sügavuspiiriku

9

 abil saate jaotada

freesimisoperatsiooni mitmesse järku. Reguleerige soovitud
freesimissügavus välja astmelise sügavuspiiriku madalaima
astmega ja valige esimeste operatsioonide jaoks alguses
kõrgemad astmed.

POF 1200 AE:

Astmete vahemaad saab muuta

justeerimiskruvide

24

 keeramisega.

Freesimissügavuse peenreguleerimine (POF 1400 ACE)

Pärast proovifreesimist saate freesimissügavust
pöördnupust

18

 peenreguleerida; freesimissügavuse

suurendamiseks keerake pöördnuppu päripäeva;
freesimissügavuse vähendamiseks vastupäeva. Skaala

17

 on

seejuures orientiiriks. Üks pööre muudab sügavust 2,0 mm,
üks sälk skaala

17

 ülemises servas vastab sügavuse

muutusele 0,1 mm võrra. Sügavust on võimalik
maksimaalselt muuta

±

8 mm.

Näide:

 Soovitud freesimissügavus peab olema 10,0 mm,

proovifreesimine andis freesimissügavuseks 9,6 mm.

–

Kergitage ülafreesi ja asetage liugtalla

7

 alla näiteks

puidutükk, nii et freesitera

21

 ei puuduta toorikut, kui

lasete ülafreesi tagasi alla. Suruge freesimissügavuse

lukustushooba

16

 pöörlemissuunas

n

 ja viige ülafrees

aeglaselt alla, kuni sügavuspiirik

13

 toetub astmelisele

sügavuspiirikule

9

.

–

Seejärel keerake skaala

17

 asendisse „0“ ja keerake lahti

tiibkruvi

11

.

–

Keerake pöördnuppu

18

 0,4 mm/4 sälgu (ettenähtud ja

tegeliku väärtuse vahe) võrra päripäeva ja pingutage
tiibkruvi

11

 kinni.

–

Kontrollige valitud freesimissügavust proovifreesimise
teel.

Pärast freesimissügavuse reguleerimist ärge muutke enam
lükkuri

12

 asendit sügavuspiirikul

13

, et saaksite aktuaalset

freesimissügavust skaalalt

14

 kogu aeg lugeda.

Freesimissügavuse peenreguleerimine (POF 1200 AE)

Astmelise sügavuspiirikuga

9

 saate välja reguleerida

erinevaid freesimissügavusi. Reguleerimine toimub vastavalt
eespool kirjeldatud viisile erinevusega, et astmelise
sügavuspiiriku justeerimiskruvide

24

 keeramisega saab

muuta piirikute kõrguste vahet üksteise suhtes.

Tööjuhised

f

Kaitske freesiterasid kukkumise ja löökide eest.

Freesimissuund ja freesimisprotsess (vt joonist E)

f

Ettenihke suund peab olema vastupidine freesitera 21
pöörlemissuunale. Ettenihke suuna ühtimisel
freesitera pöörlemissuunaga võib seade ennast
kasutaja käest välja rebida.

–

Reguleerige välja soovitud freesimissügavus, vt punkti
„Freesimissügavuse reguleerimine“.

–

Asetage seade koos külgemonteeritud freesiteraga
töödeldavale toorikule ja lülitage seade sisse.

–

Suruge freesimissügavuse lukustushoob

16

 alla ja viige

ülafrees aeglaselt alla, kuni soovitud freesimissügavus on
saavutatud. Uputussügavuse fikseerimiseks vabastage
freesimissügavuse lukustushoob

16

 uuesti.

Lõplikuks fikseerimiseks suruge freesimissügavuse
lukustushooba

16

 vajaduse korral üles.

–

Andes seadmele ühtlase ettenihke alustage freesimist.

–

Pärast freesimise lõpetamist viige ülafrees tagasi ülemisse
asendisse.

–

Lülitage seade välja.

Freesimine abijuhikuga (vt joonist F)

Soonte freesimisel suurtesse toorikutesse võib tooriku külge
kinnitada abivahendina laua või liistu ja juhtida ülafreesi piki
seda abijuhikut. Juhtige ülafreesi liugtalla lameda servaga piki
abijuhikut.

Servade või figuurfreesimine

Servade või figuurfreesimisel ilma paralleeljuhikuta peab
freesitera olema varustatud juhttapi või kuullaagriga.

–

Viige sisselülitatud seade küljelt tooriku lähedale, kuni
freesitera juhttapp või kuullaager on töödeldava tooriku
serva vastas.

–

Juhtige seadet mõlema käega piki tooriku serva. Seejuures
jälgige seadme õiget asendit tooriku suhtes. Liiga tugev
surve võib tooriku serva vigastada.
