 Slovensky |

25

Bosch Power Tools

1 619 929 J77 | (27.9.11)

Predvoľba počtu obrátok

Pomocou nastavovacieho kolieska predvoľby počtu obrátok

23

 môžete nastaviť požadovaný počet obrátok aj počas

chodu ručného elektrického náradia.

1

–

2

nízky počet obrátok

3

–

4

stredný počet obrátok

5

–

6

vysoký počet obrátok

Údaje uvedené v tabuľke predstavujú orientačné hodnoty.
Potrebný počet obrátok závisí od druhu obrábaného
materiálu a od pracovných podmienok a dá sa zistiť na základe
praktickej skúšky.

Zapínanie/vypínanie

Pred zapnutím náradia nastavte požadovanú frézovaciu
hĺbku, pozri odsek

„

Nastavenie frézovacej hĺbky

“

.

Na

zapnutie

 ručného elektrického náradia stlačte

najprv

blokovacie tlačidlo zapínania

1

 a potom

stlačte

 vypínač

22

 a

podržte ho stlačený.

POF 1400 ACE:

 Pracovný priestor frézy osvetľuje žiarovka.

Na

vypnutie

 ručného elektrického náradia vypínač

22

uvoľnite.

POF 1400 ACE:

Žiarovka zhasína pomaly.

Upozornenie:

Z bezpečnostných dôvodov sa vypínač

22

nedá zaaretovať, ale musí zostať po celý čas rezania stále
stlačený.

Konštantná elektronika (POF 1400 ACE)

Konštantná elektronika udržiava počet obrátok pri voľnobehu
a pri zaťažení na približne rovnakej úrovni, a tým zabezpečuje
rovnomerný pracovný výkon náradia.

Nastavenie frézovacej hĺbky (pozri obrázok D)

f

Nastavenie frézovacej hĺbky sa smie vykonávať len
vtedy, keď je ručné elektrické náradie vypnuté.

Pri hrubom nastavení frézovacej hĺbky postupujeme
nasledovne:

–

Priložte ručné elektrické náradie s namontovaným
frézovacím nástrojom na obrobok, ktorý budete obrábať.

–

POF 1400 ACE:

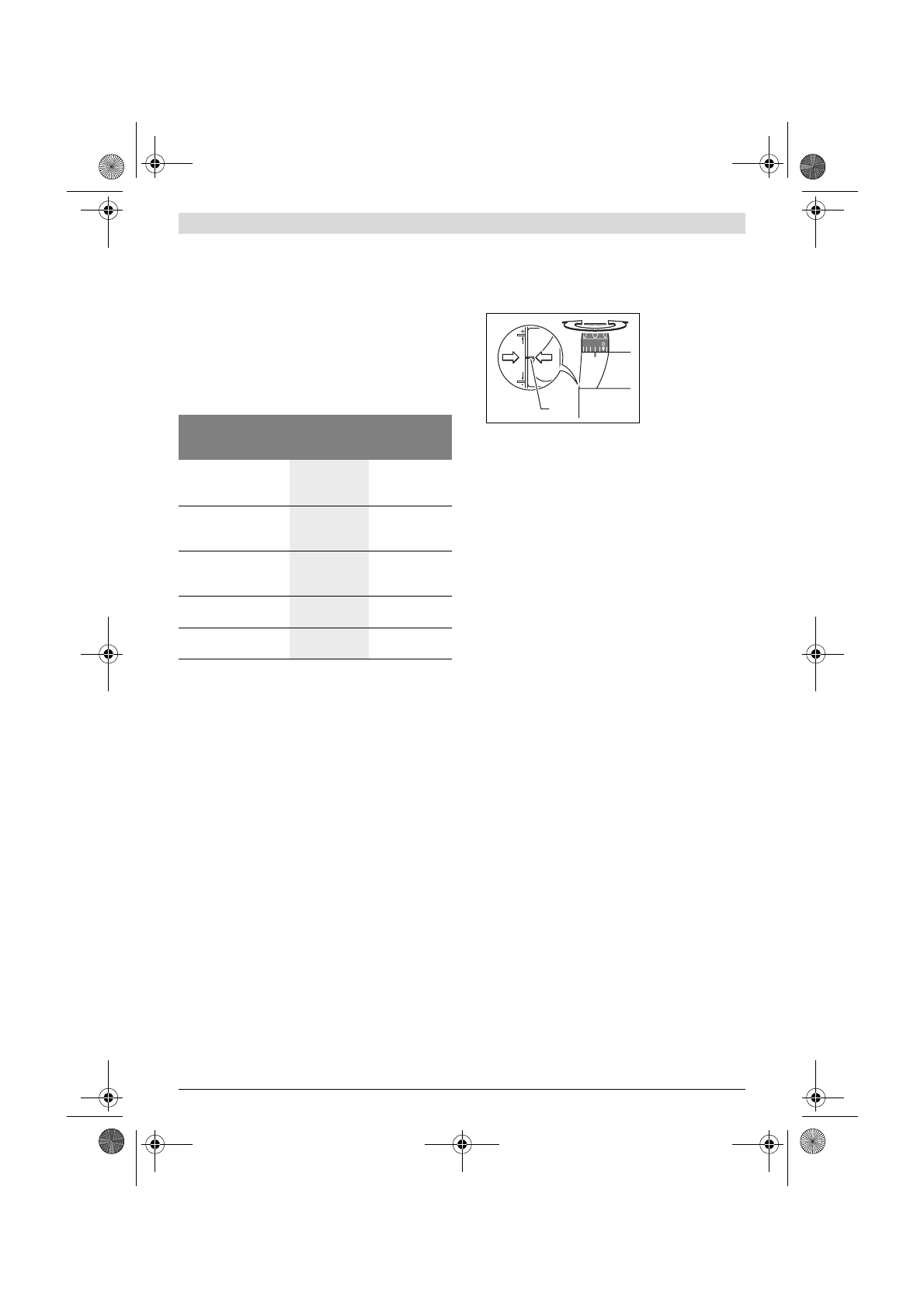

Polohu jemného nastavenia nastavte

pomocou otočného gombíka

18

 do stredu. Na tento účel

otáčajte otočný gombík

18

 dovtedy, kým sa budú značky

19

 zhodovať, ako to vidieť na obrázku. Napokon otočte

stupnicu

17

 na hodnotu

„

0

“

.

–

Stupňový doraz

9

 nastavte na najnižší stupeň; stupňový

doraz počuteľne zaskočí.

–

POF 1200 AE:

Aretačné skrutky pre stupňový doraz

24

 do

polovice zaskrutkujte alebo vyskrutkujte.

–

Uvoľnite krídlovú maticu na hĺbkovom doraze

11

 tak, aby

sa dal hĺbkový doraz

13

 voľne pohybovať.

–

Stlačte upínaciu páčku pre aretáciu frézovacej hĺbky

16

 v

smere otáčania

n

 a hornú frézu veďte pomaly smerom

dole, až sa frézka (frézovací nástroj)

21

 dotýka povrchovej

plochy obrobku. Upínacia páčku pre aretáciu frézovacej
hĺbky

16

 opäť uvoľnite, aby ste túto zapichovaciu hĺbku

fixovali.
V prípade potreby zatlačte upínaciu páčku pre aretáciu
frézovacej hĺbky

16

 v smere otáčania

o

, aby ste ju

definitívne fixovali.

–

Zatlačte hĺbkový doraz

13

 smerom dole, až si sadne na

stupňový doraz

9

. Posúvač s indexovou značkou

12

nastavte do polohy „0“ na stupnici frézovacej hĺbky

14

.

–

Nastavte hĺbkový doraz

13

 na požadovanú frézovaciu

hĺbku a krídlovú skrutku na hĺbkovom doraze

11

 utiahnite.

Dajte pozor na to, aby ste posúvač s indexovou značkou

12

už viac neprestavili.

–

Zatlačte upínaciu páčku pre aretáciu frézovacej hĺbky

16

 v

smere otáčania

n

 a zaveďte hornú frézu do najvyššej

polohy.

Ak je potrebná väčšia frézovacia hĺbka, mali by ste vykonať
viacero pracovných krokov s menším úberom triesky.
Pomocou stupňového dorazu

9

 môžete frézovanie rozdeliť na

viac pracovných krokov, resp. stupňov. Nastavte na tento
účel požadovanú frézovaciu hĺbku s najnižším stupňom
stupňového dorazu a zvoľte pre prvé pracovné kroky najprv
vyššie stupne.

POF 1200 AE:

Vzdialenosť stupňov sa dá otáčaním

aretačných skrutiek

24

 meniť.

Jemné nastavenie frézovacej hĺbky (POF 1400 ACE)

Po vykonaní skúšobného frézovania môžete otáčaním
otočného gombíka

18

 presne nastaviť frézovaciu hĺbku na

požadovanú hodnotu; otáčaním v smere pohybu hodinových
ručičiek zväčšujete frézovaciu hĺbku, otáčaním proti smeru
pohybu hodinových ručičiek frézovaciu hĺbku zmenšíte.
Stupnica na jemné nastavenie

17

 dslúži pritom ako

orientačná pomôcka. Jedna obrátka (jedno otočenie)
zodpovedá veľkosti prestavenia 2,0 mm, jeden dielik na
hornom okraji stupnice

17

 zodpovedá zmene nastavenia o

0,1 mm. Maximálna hodnota prestavenia je

±

8 mm.

Materiál

Priemer

frézovacieho

nástroja (mm)

Poloha

nastavovacieho

kolieska 23

Tvrdé drevo (buk)

4

–

10

12

–

20

22

–

40

5

–

6

3

–

4

1

–

2

Mäkké drevo (borovica)

4

–

10

12

–

20

22

–

40

5

–

6

3

–

6

1

–

3

Drievotrieskové dosky

4

–

10

12

–

20

22

–

40

3

–

6

2

–

4

1

–

3

Plasty

4

–

15

16

–

40

2

–

3

1

–

2

Hliník

4

–

15

16

–

40

1

–

2
1

19
