Za grobo nastavitev globine rezkanja postopajte takole:

–

Električno orodje z montiranim rezkalnim orodjem
postavite na predmet, ki ga boste obdelovali.

–

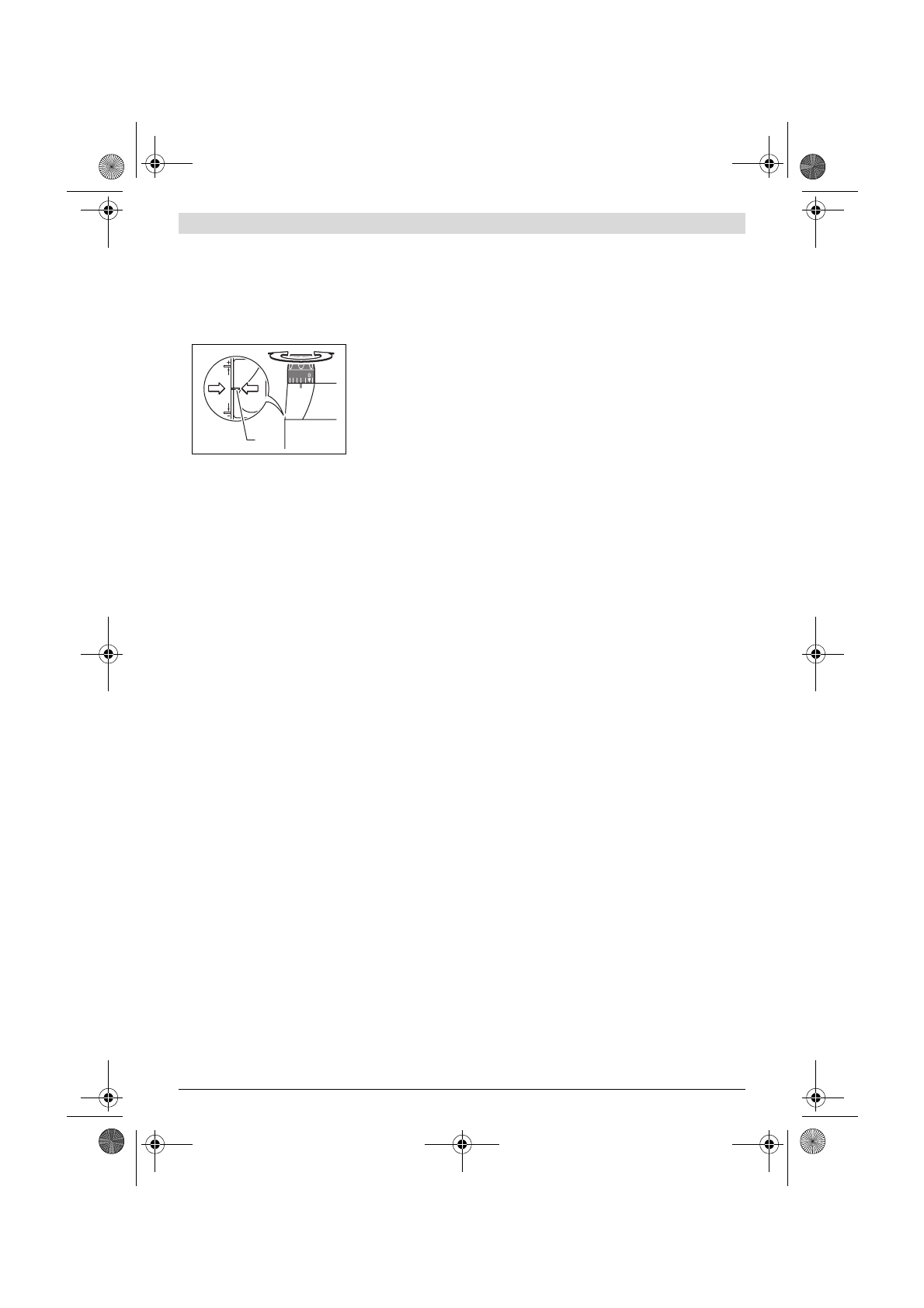

POF 1400 ACE:

Fino nastavitev s pomočjo vrtljivega

gumba

18

 nastavite na sredino. V ta namen obračajte

gumb

18

, dokler se oznaki

19

 ne ujemata, tako kot je

prikazano na sliki. Skalo

17

 nato obrnite na „0“.

–

Stopenjski prislon

9

 nastavite na najnižjo stopnjo;

stopenjski prislon slišno zaskoči.

–

POF 1200 AE:

Zavrtite nastavitvene vijake za stopenjski

prislon

24

 do sredine navznoter oz. navzven.

–

Odvijte krilni vijak na globinskem omejilu

11

. Globinsko

omejilo

13

 mora biti prosto gibljivo.

–

Pritisnite napenjalo za aretiranje globine rezkanja

16

 v

smeri vrtenja

n

 in vodite zgornje rezkalno orodje počasi

navzdol, dokler se rezkalnik

21

 dotakne površine

obdelovanca. Nato spustite napenjalo za aretiranje globine
rezkanja

16

, da bi fiksirali globino potopa.

Po potrebi potisnite napenjalo za aretiranje globine
rezkanja

16

 v smeri vrtenja

o

, da bi ga nato dokončno

fiksirali.

–

Globinsko omejilo

13

 potiskajte navzdol, da nasede na

stopenjski prislon

9

. Zasun z indeksno oznako

12

 na skali

globine rezkanja

14

 nastavite na položaj „0“.

–

Globinsko omejilo

13

 nastavite na želeno globino rezkanja

in trdno privijte krilni vijak na globinskem omejilu

11

.

Pazite, da zasuna z indeksno oznako

12

 ne boste več

premikali.

–

Pritisnite napenjalo za aretiranje globine rezkanja

16

 v

smeri vrtenja

n

 in vodite zgornje razkalno orodje v najvišjo

pozicijo.

Pri večjih globinah rezkanja izvajajte več obdelovalnih
postopkov z vsakokrat majhnim odvzemom ostružkov. S
pomočjo stopenjskega prislona

9

 lahko postopek rezkanja

razdelite na več stopenj. V ta namen nastavite željeno globino
rezkanja na najnižjo stopnjo stopenjskega prislona in izberite
za prve obdelovalne postopke najprej višje stopnje.

POF 1200 AE:

Razmak stopenj se lahko spremeni z vrtenjem

nastavnih vijakov

24

.

Nastavitev globine rezkanja (POF 1400 ACE)

Po postopku poskusnega rezkanja lahko z vrtenjem vrtljivega
gumba

18

 nastavite globino rezkanja točno na določeno

mero; gumb vrtite v smeri urinega kazalca za povečanje
globine rezkanja, v nasprotni smeri urinega kazalca pa za
zmanjšanje globine rezkanja. Skala

17

 služi pri tem za

orientiranje. En obrat odgovarja prestavitvi za 2,0 mm, ena
črtica na zgornjem robu skale

17

 odgovarja prestavitvi za

0,1 mm. Maksimalna prestavitev znaša

±

  8 mm.

Primer:

Če je željena globina rezkanja 10,0 mm, bo poskusno

rezkanje pokazalo globino rezkanja 9,6 mm.

–

Privzdignite zgornje rezkalno orodje in položite npr. nekaj
ostanka lesa pod drsno ploščo

7

, tako da se rezkalnik

21

pri spuščanju navzdol ne dotakne obdelovanca. Pritisnite
napenjalo za aretiranje globine rezkanja

16

 v smeri vrtenja

n

 in vodite zgornje rezkalno orodje počasi navzdol, dokler

globinsko omejilo

13

 na nasede na stopenjskem prislonu

9

.

–

Zavrtite skalo

17

 na

„

0

“

 in odvijte krilni vijak

11

.

–

Zavrtite vrtilni gumb

18

 za 0,4 mm/4 črtice (razlika med

želeno in dejansko vrednostjo) v smeri urinega kazalca in
trdno privijte krilni vijak

11

.

–

S ponovnim preskusom preverite izbrano globino
rezkanja.

Po nastavitvi globine rezkanja ne spreminjajte več pozicije
zasuna

12

 na globinskem omejilu

13

, tako da lahko trenutno

globino rezkanja vedno odčitate na skali

14

.

Nastavitev globine rezkanja (POF 1200 AE)

S stopenjskim prislonom

9

 lahko izvedete prednastavitev

različnih globin rezkanja. Nastavitev poteka po predhodno
opisanem postopku s to razliko, da z zasukom nastavnih
vijakov za stopenjski prislon

24

 lahko spremenite višinsko

razliko prislonov medseboj.

Navodila za delo

f

Zavarujte rezkalnik pred sunki in udarci.

Smer in postopek rezkanja (glejte sliko E)

f

Postopek rezkanja mora vedno potekati v nasprotni
smeri kroženja rezkalnega orodja 21 (protitek). Pri
rezkanju v smeri kroženja orodja (sinhroni tek) se Vam
električno orodje lahko iztrga iz rok.

–

Nastavite želeno globino rezkanja, glejte odstavek

„

Nastavitev globine rezkanja

“

.

–

Električno orodje z montiranim rezkalnim orodjem
postavite na obdelovanec, ki ga boste rezkali in vklopite
električno orodje.

–

Pritisnite napenjalo za aretiranje globine rezkanja

16

navzdol in vodite zgornje rezkalno orodje počasi navzdol,
dokler se doseže nastavljena globina rezkanja. Nato
spustite napenjalo za aretiranje globine rezkanja

16

, da bi

fiksirali globino potopa.
Po potrebi potisnite napenjalo za aretiranje globine
rezkanja

16

 navzgor, da bi ga dokončno fiksirali.

–

Z enakomernim potiskom izvajajte postopek rezkanja.

–

Po končanem postopku rezkanja, pomaknite rezkalnik
nazaj na najvišjo pozicijo.

–

Izklopite električno orodje.

Rezkanje s pomožnim prislonom (glejte sliko F)

Za obdelovanje velikih obdelovancev, npr. pri rezkanju
utorov, lahko pritrdite na obdelovanec desko ali letev kot
pomožni prislon in pomikate rezkalnik vzdolž tega pomožnega
prislona. Rezkalnik pomikajte ob poravnani strani drsne
plošče vzdolž pomožnega prislona.
