Předvolba počtu otáček

Pomocí nastavovacího kolečka předvolby počtu otáček

23

můžete předvolit potřebný počet otáček i během provozu.

1

–

2

nízký  počet  otáček

3

–

4

střední počet otáček

5

–

6

vysoký počet otáček

V tabulce zobrazené hodnoty jsou normativy. Potřebný počet
otáček je závislý na materiálu a pracovních podmínkách a lze
je zjistit praktickými zkouškami.

Zapnutí – vypnutí

Před zapnutím nastavte hloubku frézování, viz odstavec

„

Nastavení hloubky frézování

“

.

Pro

uvedení do provozu

 stlačte

nejprve

 blokování zapnutí

1

a

následně

 stlačte spínač

22

 a podržte jej stlačený.

POF 1400 ACE:

 svítilna osvětluje oblast frézování.

K

vypnutí

 elektronářadí spínač

22

 uvolněte.

POF 1400 ACE:

svítilna pomalu zhasne.

Upozornění:

Z bezpečnostních důvodů nelze spínač

22

zaaretovat, nýbrž musí zůstat během provozu neustále
stlačený.

Konstantní elektronika (POF 1400 ACE)

Konstantní elektronika udržuje počet otáček při běhu
naprázdno a při zatížení téměř konstantní a zaručuje
rovnoměrný pracovní výkon.

Nastavení hloubky frézování (viz obr. D)

f

Nastavení hloubky frézování se smí provádět jen při
vypnutém elektronářadí.

Pro hrubé nastavení hloubky frézování postupujte
následovně:

–

Posaďte elektronářadí s namontovaným frézovacím
nástrojem na opracovávaný obrobek.

–

POF 1400 ACE:

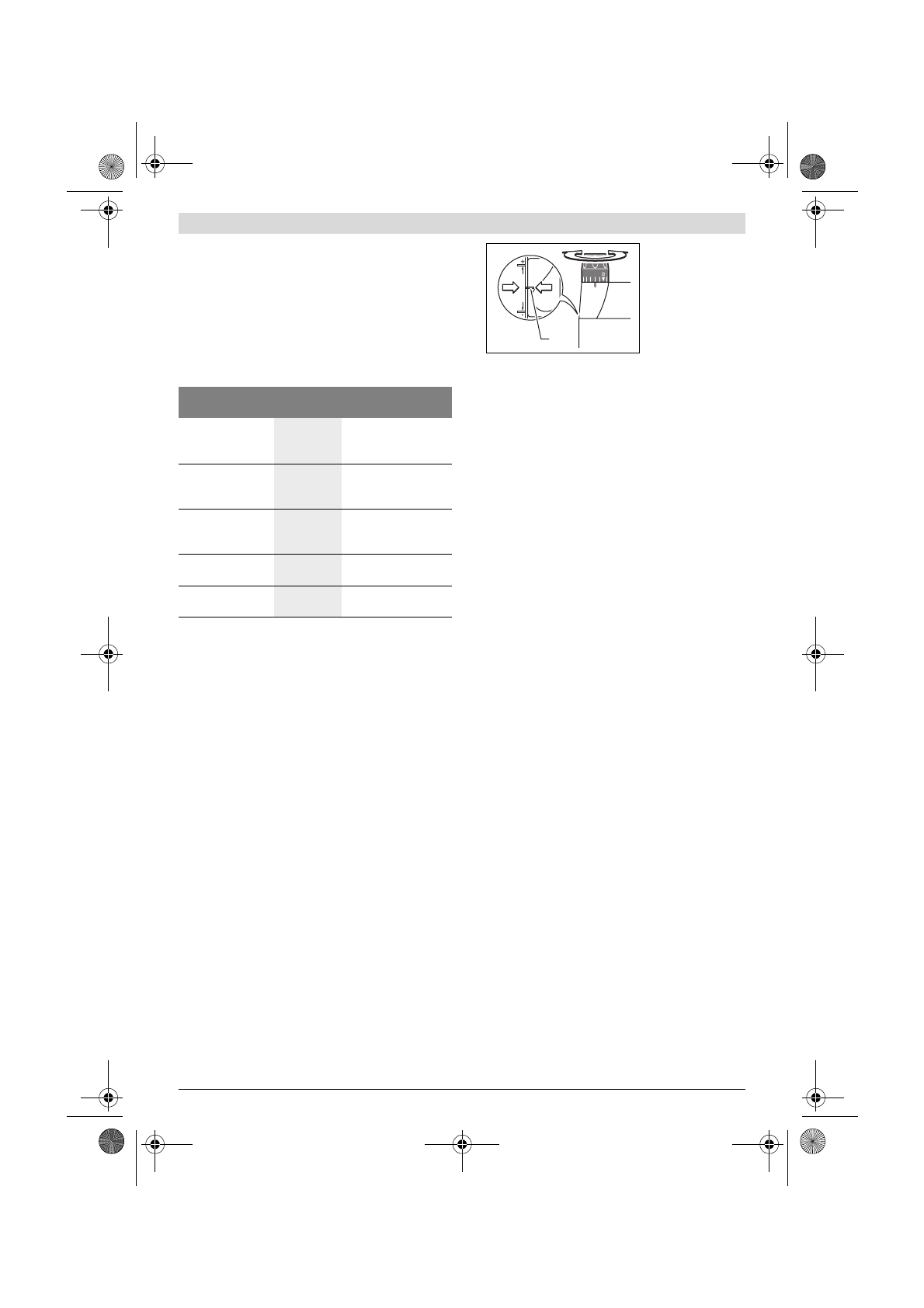

Umístěte dráhu jemného nastavení

pomocí otočného knoflíku

18

 doprostřed. K tomu otáčejte

knoflíkem

18

, až se shodují značky

19

 jak je ukázáno na

obrázku. Poté otočte stupnici

17

 na

„

0

“

.

–

Nastavte stupňovitý doraz

9

 na nejnižší stupeň; stupňovitý

doraz citelně zapadne.

–

POF 1200 AE:

seřizovací šrouby stupňovitého dorazu

24

zašroubujte na polovinu dovnitř popř. vyšroubujte na
polovinu ven.

–

Povolte křídlový šroub na hloubkovém dorazu

11

 tak, aby

byl hloubkový doraz

13

 volně pohyblivý.

–

Zatlačte upínací páčku aretace hloubky frézování

16

 ve

směru

n

 a veďte horní frézku pomalu dolů, až se fréza

21

dotkne povrchu obrobku. Upínací páčku aretace hloubky
frézování

16

 opět uvolněte, aby se tato hloubka zanoření

zafixovala.
Příp. upínací páčku aretace hloubky frézování

16

 zatlačte

ve směru

o

, aby se definitivně zafixovala.

–

Hloubkový doraz

13

 zatlačte dolů až dosedne na

stupňovitý doraz

9

. Šoupátko s indexovací značkou

12

nastavte na polohu „0“ na stupnici nastavení hloubky

14

.

–

Hloubkový doraz

13

 nastavte na požadovanou hloubku

frézování a křídlový šroub hloubkového dorazu

11

 pevně

utáhněte. Dbejte na to, abyste už šoupátko s indexovací
značkou

12

 nepřestavili.

–

Zatlačte upínací páčku aretace hloubky frézování

16

 ve

směru

n

 a uveďte horní frézku do nejvyšší polohy.

Při větších hloubkách frézování byste měli vykonat více
pracovních chodů pokaždé s menším úběrem třísky. S
pomocí stupňovitého dorazu

9

 můžete proces frézování

rozdělit na více stupňů. K tomu nastavte požadovanou
hloubku frézování pomocí nejnižšího stupně stupňovitého
dorazu a pro prvé pracovní chody zvolte nejprve vyšší stupně.

POF 1200 AE:

odstup stupňů lze změnit přešroubováním

seřizovacích šroubů

24

.

Jemné nastavení hloubky frézování (POF 1400 ACE)

Po zkušebním frézovacím cyklu můžete otáčením otočného
knoflíku

18

 přesně nastavit hloubku frézování na požadovaný

rozměr; pro zvětšení hloubky frézování otáčejte ve směru
hodinových ručiček, pro zmenšení hloubky frézování otáčejte
proti směru hodinových ručiček. Stupnice

17

 přitom slouží k

orientaci. Jedno otočení odpovídá dráze přestavení o
2,0 mm, dílčí rysky na horním okraji stupnice

17

 odpovídají

změně dráhy přestavení o 0,1 mm. Maximální dráha
přestavení činí

±

8 mm.

Příklad:

 Požadovaná hloubka frézování má být 10,0 mm,

zkušební frézování ukázalo hloubku 9,6 mm.

–

Horní frézku zdvihněte a položte např. nějaké odpadové
dřevo pod kluznou desku

7

 tak, aby se fréza

21

 při

zapuštění nedotýkala obrobku. Zatlačte upínací páčku
aretace hloubky frézování

16

 ve směru

n

 a veďte horní

frézku pomalu dolů, až hloubkový doraz

13

 dosedne na

stupňovitý doraz

9

.

–

Otočte stupnici

17

 na

„

0

“

 a povolte křídlový šroub

11

.

Materiál

Průměr frézy

(mm)

Poloha nastavovacího

kolečka 23

Tvrdé dřevo (buk)

4

–

10

12

–

20

22

–

40

5

–

6

3

–

4

1

–

2

Měkké dřevo
(borovice)

4

–

10

12

–

20

22

–

40

5

–

6

3

–

6

1

–

3

Dřevotřískové
desky

4

–

10

12

–

20

22

–

40

3

–

6

2

–

4

1

–

3

Plasty

4

–

15

16

–

40

2

–

3

1

–

2

Hliník

4

–

15

16

–

40

1

–

2
1
