ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габаритные размеры системы, мм

345 х 145 х 95

Производительность

(зависит от давления в магистрали, состава,

температуры очищаемой воды и типа мембраны)

до 300 л/сутки

Для получения реальной производительности смотрите таблицу на странице 4.

СХЕМА СБОРКИ

Исходная вода (по зеленой трубке) подается на вход  модуля пред очистки и далее

(по белой трубке) попадает на вход автопереключателя. С выхода автопереключателя

(по  белой  трубке)  на  вход  мембраны.  Выход    дренажной  линии  мембраны  (красная

трубка)    через  ограничитель  дренажа    соединяется  с  канализацией.  Ограничитель

дренажного  потока  подобран  таким  образом,  чтобы  обеспечить  наиболее

эффективную  работу  мембранного  элемента  (соотношение  чистая  вода  /  дренаж

до 1:3)

Очищенная  мембраной  вода  (синяя  трубка),  через  обратный  клапан,  подается

на второй вход в автопереключателя, и далее  через постфильтр в кран чистой воды.

ГЕЙЗЕР-ПРЕСТИЖ 2

без накопительного бака, с краном №3

Сборка накопительного бака

Выньте бак из упаковки. Установите бак на подставку в таком положении, при

котором он наиболее устойчив.

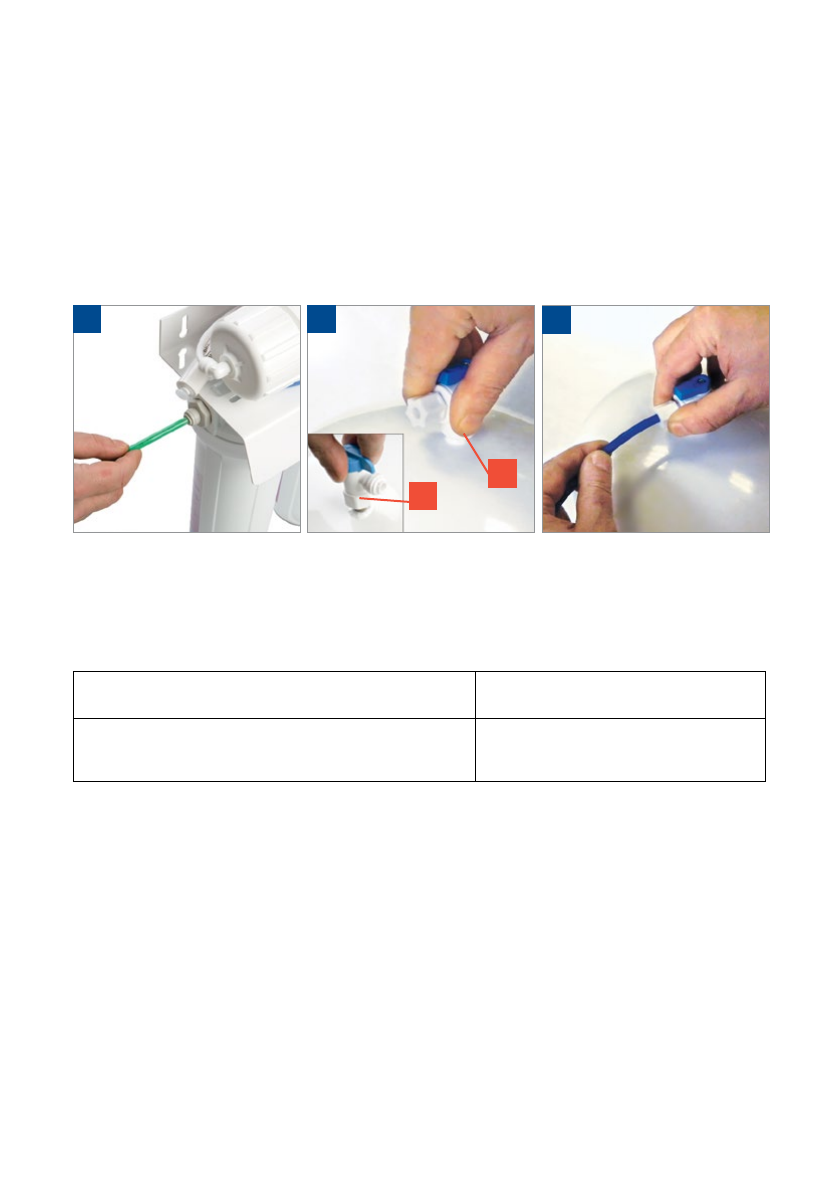

Накрутите вентиль (А) накопительного бака на резьбовой штуцер (рис. 5).

Для герметизации соединения рекомендуется использовать фум ленту.

На  синюю  трубку  наденьте  накидную  гайку,  вставьте  в  трубку  пластиковый

пистон до упора и накрутите гайку на штуцер вентиля накопительного бака.

Резьбовое  соединение  при  условии  использования  винтиля  (В)  уплотняется

фум лентой.

При подсоединении вставьте конец трубки до упора в резьем вентиля.

Свободный конец трубки вставьте до упора в тройник угольного постфильтра.

5

6

4

А

В
