ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

Система подключается к магистрали ХОЛОДНОЙ воды.

Убедитесь, что подача воды к месту подключения перекрыта!

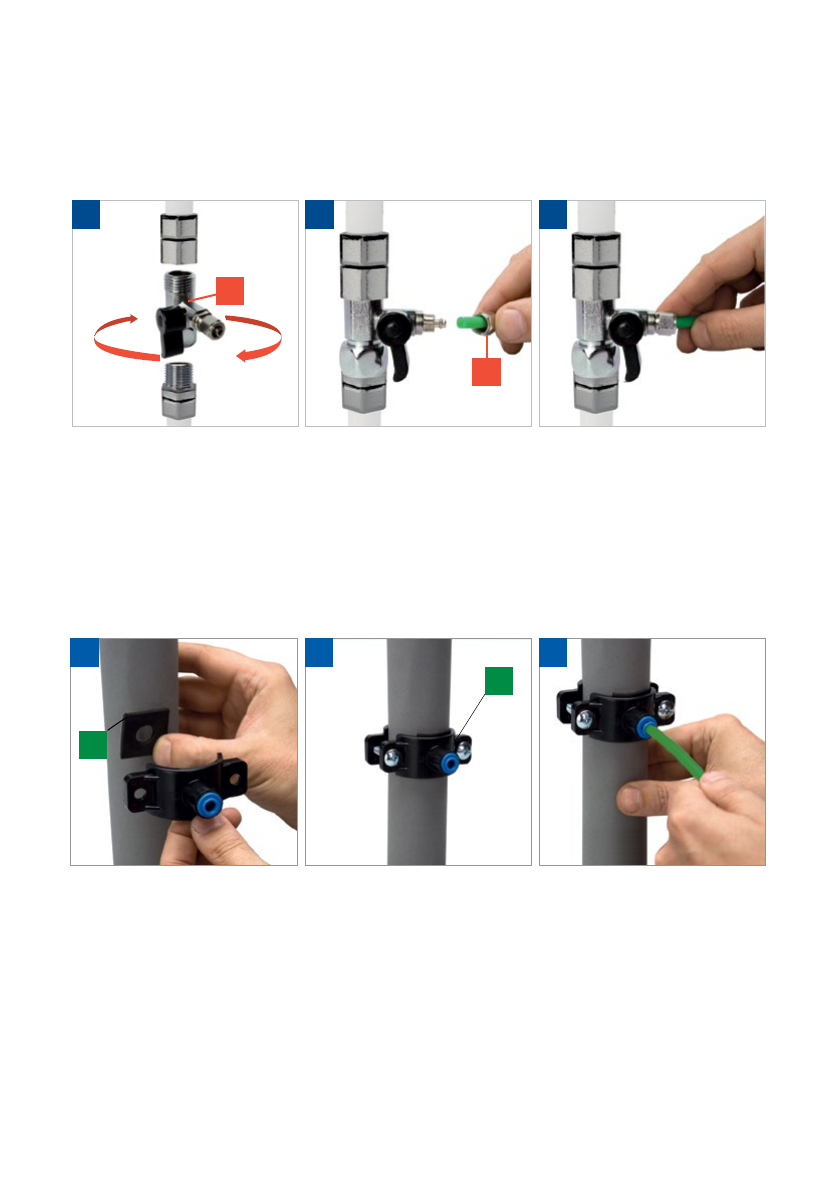

1.  Установите  тройник-адаптер  (А)  на  магистраль  холодной  воды,  уплотнив

соединения (рис. 1).

2.  В  гайку  (В)  вставьте  пластиковую  трубку  (рис.  2).  Трубку  вставьте  в  штуцер

шарового крана до упора и плотно закрутите гайку (рис. 3).

3

1

А

2

В

3

2

Д

1

Г

УСТАНОВКА ДРЕНАЖНОГО ХОМУТА

Устанавливать хомут рекомендуется на дренажной линии диаметром 40 мм после сифона.

Просверлите отверстие диаметром 7 мм в том месте, где Вы планируете установить

хомут.  При  горизонтальном  расположении  дренажной  линии  отверстие  сверлится  в

верхней части трубы, чтобы избежать попадания сточных вод в фильтр.

Снимите с уплотнительной прокладки защитную пленку.

Приклейте  прокладку  (Г)  с  внутренней  стороны  хомута,  одновременно  совмещая

отверстие в прокладке с отверстием в штуцере хомута (рис. 1).

Прочно  закрепите  хомут  (Д)  на  дренажной  линии  с  помощью  винтов,  одновременно

совмещая отверстие в штуцере и дренажной линии (рис. 2). Винты крепления  необходимо

затягивать равномерно (без перекоса) , чтобы обе части хомута располагались параллельно.

Вставьте  трубку  красного  цвета  от  ограничителя  дренажного  потока  (поз.  5,  см.

Схема подключения) через хомут (Д) в просверленное отверстие на 7-10 мм (рис. 3).
