Fig.9

10.  Press in the lever and with the lever depressed

turn it fully clockwise to tighten the nut. Then
make it about a quarter turn counterclockwise to
loosen the nut lightly.

Fig.10

Adjusting saw chain tension

Fig.11

The saw chain may become loose after many hours of
use. From time to time check the saw chain tension
before use.
Move the lever in the upright position.

Fig.12

Press in the lever. With the lever depressed, make a
quarter turn on it counterclockwise to loosen the nut
lightly. (Pressing in the lever leads to the fitting of lever
into the nut.)

Fig.13

Turn the adjusting dial to adjust saw chain tension.
Grasp the saw chain in the middle of the guide bar and
lift up. The gap between the guide bar and the tie strap
of the saw chain should be approx. 2 - 4 mm. If the gap
is not approx. 2 - 4 mm, slightly turn the adjusting dial
which secures the guide bar. At this time, adjust with the
tip of guide bar slightly pointing up.

Fig.14

With the lever depressed, turn it fully clockwise to tighten
the nut firmly.

Fig.15

Return the lever to its original position.

CAUTION:

•

Excessively high tension of saw chain may cause
breakage of saw chain,    wear of the guide bar and
breakage of the adjusting dial.

•

Installing or removing saw chain should be carried
out in a clean place free from sawdust and the like.

Battery adapter (Accessory)

1

2

4

3

5

2

3

011636

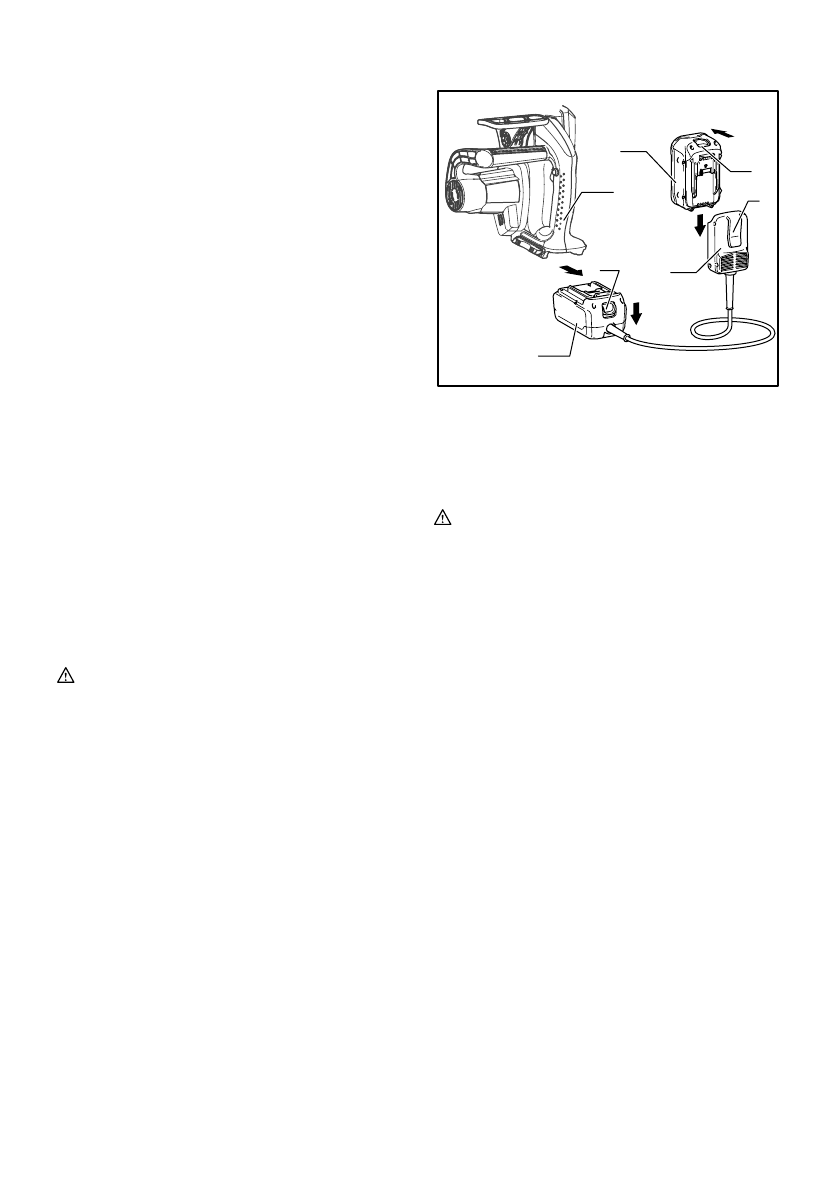

Fig.16

CAUTION:

•

Before using battery adapter, read all instructions
on tools using battery.

•

When charging a battery cartridge, first remove it
from the battery adapter and then charge it. It is not
allowed to charge the battery cartridge while using
battery adapter.

Installing or removing battery adapter

•

Always switch off the tool before insertion or
removal of the battery adapter.

•

To remove the battery adapter, withdraw it from the
tool while sliding the button on the adapter.

•

To insert the battery adapter, align the tongue on
the battery adapter with the groove in the housing
and slip it into place. Always insert it all the way
until it locks in place with a little click. If you can
see the red part on the upper side of the button, it
is not locked completely. Insert it fully until the red
part cannot be seen. If not, it may accidentally fall
out of the tool, causing injury to you or someone
around you.

•

Do not use force when inserting the battery adapter.
If the adapter does not slide in easily, it is not being
inserted correctly.

•

The way of removing or installing a battery
cartridge from or on the battery adapter is the
same as that of removing or installing it from or on
the tools.

•

Press down the hook securely as far as it will go
when the battery adapter is hooked on the waist
belt and similar objects.

1. Battery cartridge
2. Button
3. Adapter
4. Hook
5. Tool
