25

него  должно  быть  одинаковым.  Для  за

-

точки одного зуба достаточно 3-4 движе

-

ний напильником.

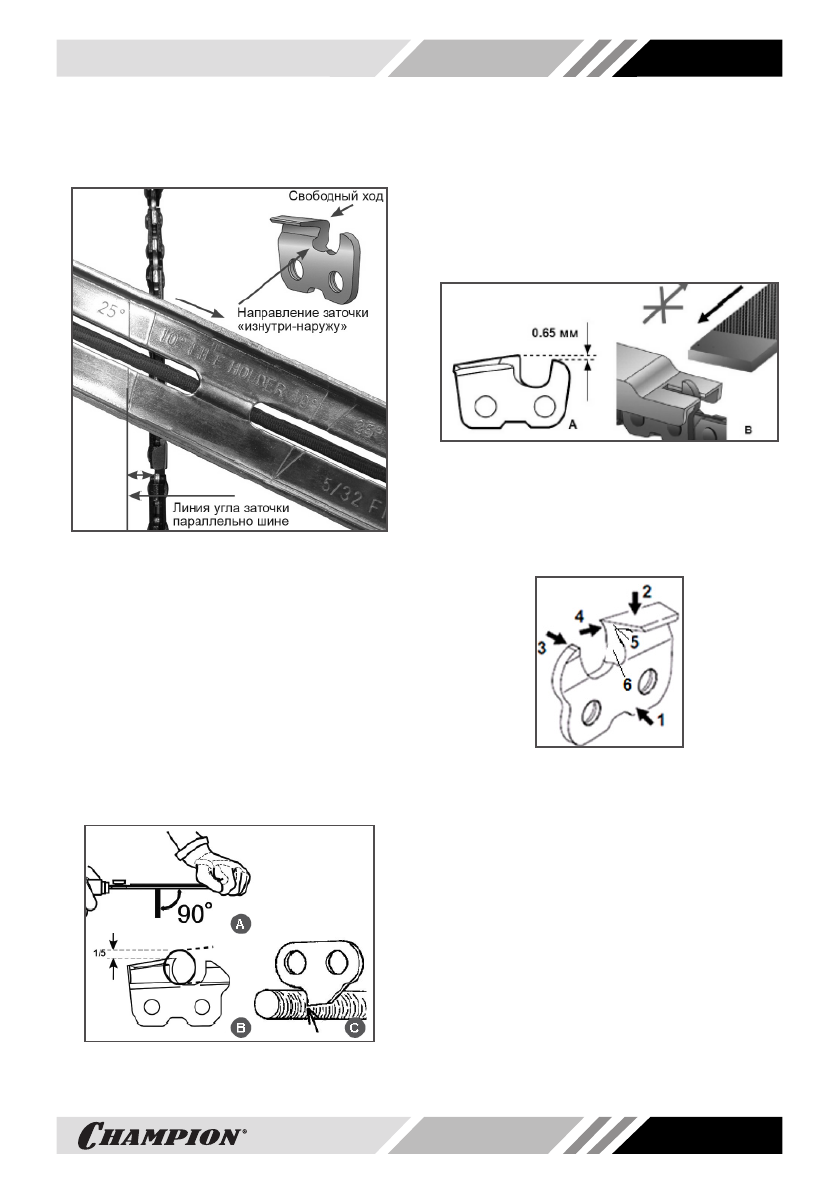

Рис. 18 Определение угла заточки

При  заточке  цепи  следите  за  тем,  чтобы

между  обоймой  с  напильником  и  шиной

с  цепью  выдерживался  угол  90º  (Рис.

19А).  При  правильно  подобранных  на

-

пильнике  и  обойме,  при  заточке  цепи

1/5  часть  напильника  (примерно  20%),

должна  выступать  над  верхней  гранью

режущего  зуба  (Рис.  19В).  Следите  за

тем,  чтобы  нижний  край  ведущего  звена

5 (Рис. 17) всегда оставался острым. При

наличии  заусенцев  сточите  их  круглым

напильником (Рис. 19С).

Рис. 19. Положение напильника при

заточке

ВНИМАНИЕ!

При заточке цепи следите за тем, что

-

бы  длина  правого  и  левого  режущего

зубов была одинаковой.

После 2-3 заточек цепи обязательно про

-

веряйте  высоту  ограничителя  глубины

резания при помощи калибра (Рис. 20).

Рис. 20. Проверка высоты

ограничителя глубины резания

Ограничитель  глубины  резания  3  распо

-

ложен на каждом режущем звене 1 перед

верхней гранью 2 (Рис. 21).

Рис. 21. Части режущего звена цепи

1-Звено 2- Верхняя грань 3- Ограничитель глубины

резания 4- Торцевая грань 5-Режущая кромка

верхней грани 6- Режущая кромка торцевой

грани

Разница по высоте между верхней кром

-

кой  ограничителя  глубины  3  и  режущей

кромки  верхней  грани  5  режущего  звена

обозначается,  как  расстояние  глубины

резания  (Рис.  20А).  Это  расстояние  за

-

висит от шага цепи и от вида исполнения

цепи, но на большинстве типах цепей это

расстояние составляет 0,65 мм. Расстоя

-

ние глубины резания определяет глубину

врезания  лезвия  в  древесину  (толщина

стружки) и, тем самым, режущую способ

-

ность  пильной  цепи.  Для  нормальной
