11

7. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ

УПРАВЛЕНИЯ

Основные узлы и органы управления показаны на Рис. 1

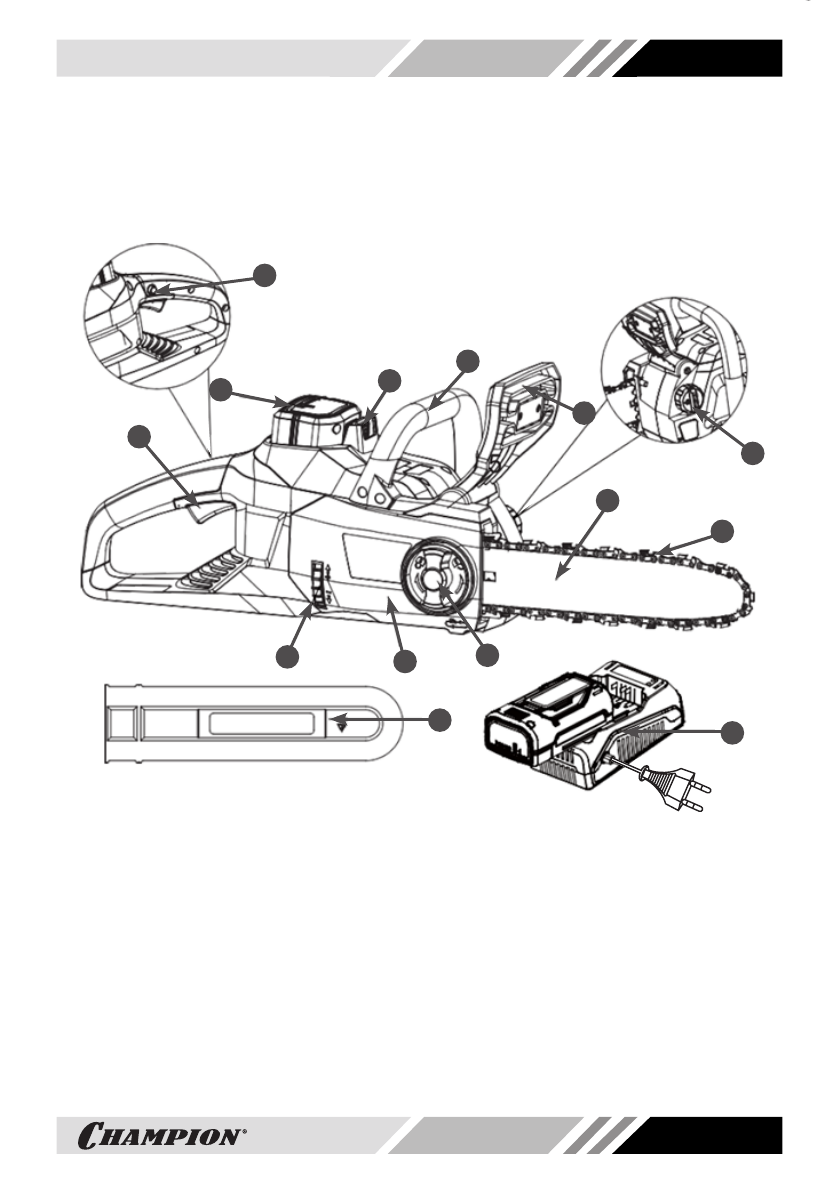

Рис. 1. Основные узлы и органы управления

1. Выключатель 2. Кнопка блокировки выключателя 3. Аккумулятор

4

 4. Рукоятка передняя 5. Ручка тормоза

6. Крышка масляного бака  7. Шина направляющая 8. Цепь пильная 9. Гайка  крепления крышки шины

10. Крышка шины 11. Кнопка блокировки аккумулятора 12. Колесо натяжителя цепи

13. Зарядное устройство

5

 14. Чехол защитный

ПРИНЦИП РАБОТЫ

Крутящий момент от вращающегося якоря электродвигателя через коническую пере

-

дачу передается на ведущую звездочку, которая приводит в движение пильную цепь.

При  контакте  движущихся  по  направляющей  шине  режущих  зубьев  пильной  цепи  с

древесиной происходит распиливание древесины.

1

2

3

11

7

4

5

6

7

8

9

10

14

13

12

4

 – В комплект поставки не входит

5

 – В комплект поставки не входит
