13

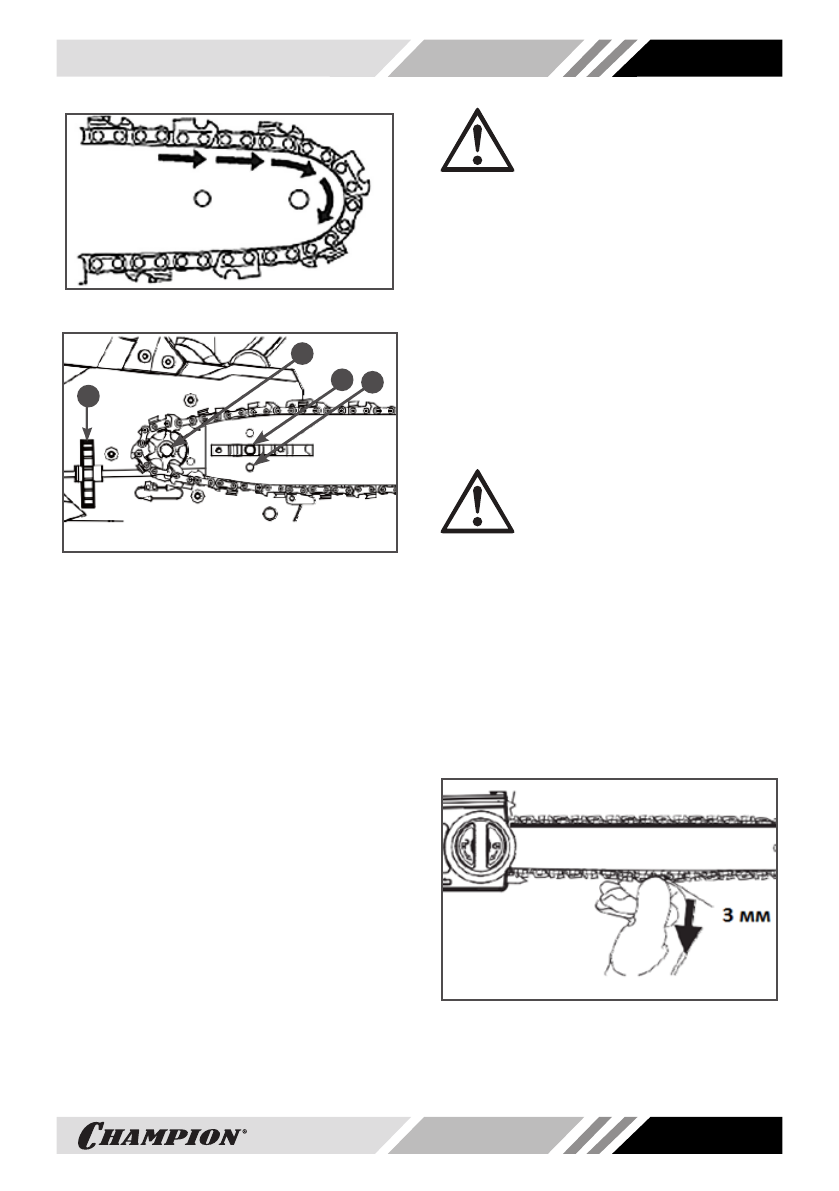

Рис. 2. Направление вращения цепи

1

4

2

3

Рис. 3. Установка цепи

1. Звездочка ведущая 2. Шпилька шины 3. Палец

натяжения цепи 4. Колесо натяжителя цепи

6.  Поверните  колесо  натяжителя  цепи,

чтобы  предварительно  зафиксировать

направляющую шину настолько, чтобы

она осталась на месте. Удерживая шину

неподвижно,  установите  крышку  шины

обратно на пилу. Зафиксируйте крышку

с  помощью  гайки  крепления  крышки,

закрутив ее по часовой стрелке.

7.  Придерживая шину за передний конец,

потяните  ее  вверх  и  закрутите  гайку

крепления  крышки,  не  затягивая  ее  до

упора.

8.  Протяните  рукой  цепь  вдоль  по  шине.

Правильно установленная цепь должна

свободно передвигаться по шине.

9.  Отрегулируйте  натяжение  цепи  (см.

раздел  «Регулировка  натяжения  цепи)

вращая колесо натяжителя цепи.

10. Затяните  гайку  крепления  крышки

шины.

ВНИМАНИЕ!

Затяжка гайки крепления шины

с  чрезмерным  усилием  при

-

ведет  к  повреждениям  гайки,  резьбы

шпильки  или  вытягиванию  шпильки  из

посадочного  места  в  корпусе  пилы.  Воз

-

никновение  данных  неисправностей  не

является гарантийным случаем.

РЕГУЛИРОВКА НАТЯЖЕНИЯ ЦЕПИ

От  правильного  натяжения  цепи  зависит

эффективность  пиления,  а  также  срок

службы  ведущей  звездочки,  пильной

цепи  и  направляющей  шины.  Натяжение

цепи  должно  проверяться  перед  началом

и в процессе работы.

ВНИМАНИЕ!

Перед  началом  регулировки  на

-

тяжения  цепи  ослабьте  гайку

крепления  крышки  шины  (при  установке

шины  и  цепи  гайку  не  затягивайте).  Ре

-

гулировка  с  затянутой  гайкой  приведет

к  повреждению  механизма  натяжения

цепи, что не является гарантийным слу

-

чаем.

Проверьте  натяжение  цепи,  потянув  пиль

-

ную  цепь  от  направляющей  шины.  Если

цепь  натянута  правильно,  то  расстояние

между цепью и направляющей шиной (см.

Рис. 4) должно быть около 3 мм.

Рис. 4. Проверка натяжение цепи

Если требуется регулировка, ослабьте гай

-

ку  крепления  крышки  шины  на  один  пол

-

ный оборот.
