24

Режущая  гарнитура  состоит  из  пильной

цепи,  направляющей  шины  и  ведущей

(цепной)  звездочки.  Правильному  при

-

менению, техническому обслуживанию и

ремонту режущей гарнитуры необходимо

придавать  большое  значение.  Из  этих

трех  элементов,  несомненно,  пильная

цепь  выполняет  наиболее  тяжелую  ра

-

боту  и  является  компонентом,  оказыва

-

ющим наиболее сильное влияние на ре

-

зультат пиления, а также на нормальную

работу устройства.

ОБСЛУЖИВАНИЕ ПИЛЬНОЙ ЦЕПИ

Для  заточки  пильной  цепи  могут  быть

использованы  станки  заточные  С2000

7

,

С2001

8

,  С2002

9

,  С6500

10

.  Правила  за

-

точки  пильной  цепи  каждым  станком  из

-

ложены  в  руководстве  по  эксплуатации

соответствующего станка.
Для ручной заточки пильной цепи исполь

-

зуется  специальный  круглый  напильник

диаметром  4,0  мм.  Для  более  точной

заточки  цепи  напильник  рекомендуется

установить  в  специальную  обойму

11

,  на

корпусе  которой  нанесены  справочные

данные  (Рис.  16).  Также  рекомендуется

использовать  набор

12

  для  заточки  пиль

-

ных  цепей,  в  состав  которого  входит

обойма с круглым напильником и калибр

для  проверки  высоты  ограничителя  глу

-

бины пропила с плоским напильником.
Для  поперечного  пиления  древесины

угол заточки составляет 25-35°, для про

-

дольного  пиления  древесины  вдоль  во

-

локон угол заточки составляет 10-15°.

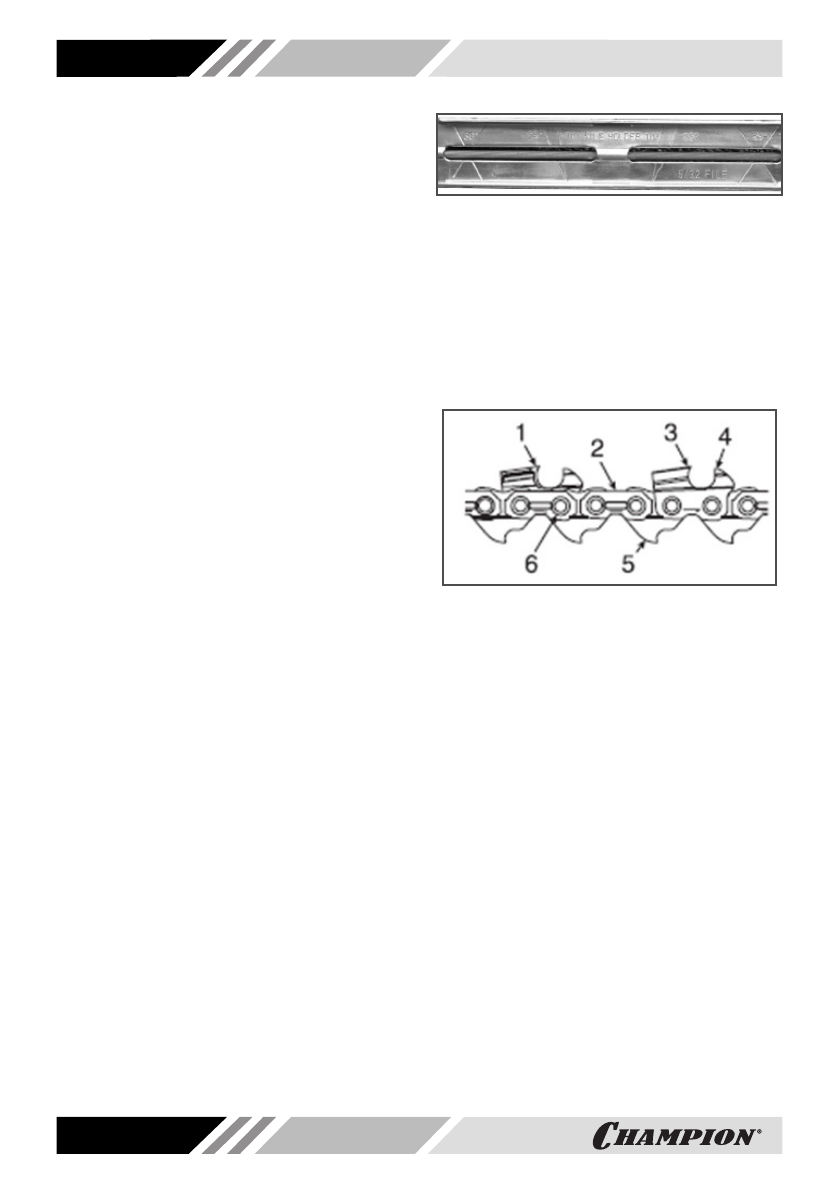

Рис. 16. Внешний вид корпуса обоймы

Заточку  цепи  с  помощью  обоймы  можно

производить  непосредственно  на  пиле.

Для этого очистите пильную цепь от опи

-

лок,  установите  на  шину  и  произведите

натяжку  цепи.  Заблокируйте  цепь  с  по

-

мощью  тормоза.  Сначала  затачиваются

режущие  звенья  одного  направления,

левые или правые (Рис. 17).

Рис. 17. Конструкция пильной цепи

1. Левое режущее звено 2. Соединительное звено

3. Правое режущее звено

4. Ограничитель глубины резания 5. Ведущее звено

6. Заклепка

Для получения правильного угла заточки,

необходимо  линию  с  соответствующим

углом  заточки  (10º,  25º,30º),  располагать

параллельно  шине  (Рис.  18).  Заточку

цепи  производите  только  при  движении

напильника  вперед,  «изнутри-наружу».

При  движении  напильника  назад  (на

себя),  приподнимайте  его.  Напильник

регулярно  поворачивайте  в  оправке,  во

избежание  одностороннего  износа.  Для

того, чтобы длина зуба была одинаковой,

количество  движений  напильником  при

заточке  на  каждом  зубе  и  давление  на

7

– Станок заточный электрический (маленький) CHAMPION

8

– Станок заточный электрический (ПРОФ) CHAMPION

9

– Станок заточный электрический 12V CHAMPION

10

– Станок заточный ручной CHAMPION

11

– Обойма напильников CHAMPION 4,0 (артикул C6552)

12

– Набор для заточки пильных цепей CHAMPION 4,0 мм (артикул C6550)
