П р и в е д е н н ы е н и ж е и н с т р у к ц и и
п р е д н а з н а ч е н ы д л я
квалифицированного специалиста,
чтобы помочь ему/ей выполнить все
операции по установке, наладке и
техническому обслуживанию изделия
с предельной точностью и в полном
с о о т в е т с т в и и с д е й с т в у ю щ и м и
нормами и правилами. Настоятельно
рекомендуем выполнять все операции
по установке духового шкафа силами
к в а л и ф и ц и р о в а н н о г о п е р с о н а л а в
с о о т в е т с т в и и с д е й с т в у ю щ и м и
нормами и правилами.
Подключение к электросети
Перед подключением к сети электропитания
убедитесь,что:
— главный предохранитель и домашняя
электропроводка в состоянии выдерживать
полную электрическую мощность духового
ш к а ф а ( с м . т а б л и ч к у с т е х н и ч е с к и м и
данными);
— Электропроводка в Вашем доме имеет
эффективное заземление, соответствующее
действующим нормам и правилам;
— После встраивания духового шкафа под
столешницу обеспечивается легкий доступ
к сетевой розетке или многополюсному
р а з м ы к а т е л ю , и с п о л ь з у е м о м у д л я
электрического подключения.
Духовой шкаф поставляется без сетевого
шнура, поэтому вам будет нужно подключить
к н е й к а б е л ь с о с т а н д а р т н о й в и л к о й ,
параметры которой должны соответствовать
полной электрической мощности прибора,
у к а з а н н о й н а т а б л и ч к е с т е х н и ч е с к и м и
д а н н ы м и . Э т у в и л к у с л е д у е т в к л ю ч а т ь в
соответствующую сетевую розетку. Если
изделие подключается напрямую к сети, то
м е ж д у н и м и д о л ж е н б ы т ь у с т а н о в л е н
м н о г о п о л ю с н ы й п е р е к л ю ч а т е л ь с
минимальным зазором между контактами в
3 мм и рассчитанный на работу при данной
нагрузке в соответствии с действующими
т е х н и ч е с к и м и н о р м а м и . Ж е л т о 0 з е л е н ы й
п р о в о д з а з е м л е н и я н е д о л ж е н и м е т ь
разрывов и должен быть на 2 см длиннее
проводов, идущих на фазу и нуль. Сетевой
шнур должен быть размещен таким образом,
чтобы никакая его часть не могла нагреться
до температуры, на 50 °C превышающей
комнатную температуру. В качестве сетевого
шнура должен использоваться специальный
кабель нужного сечения.

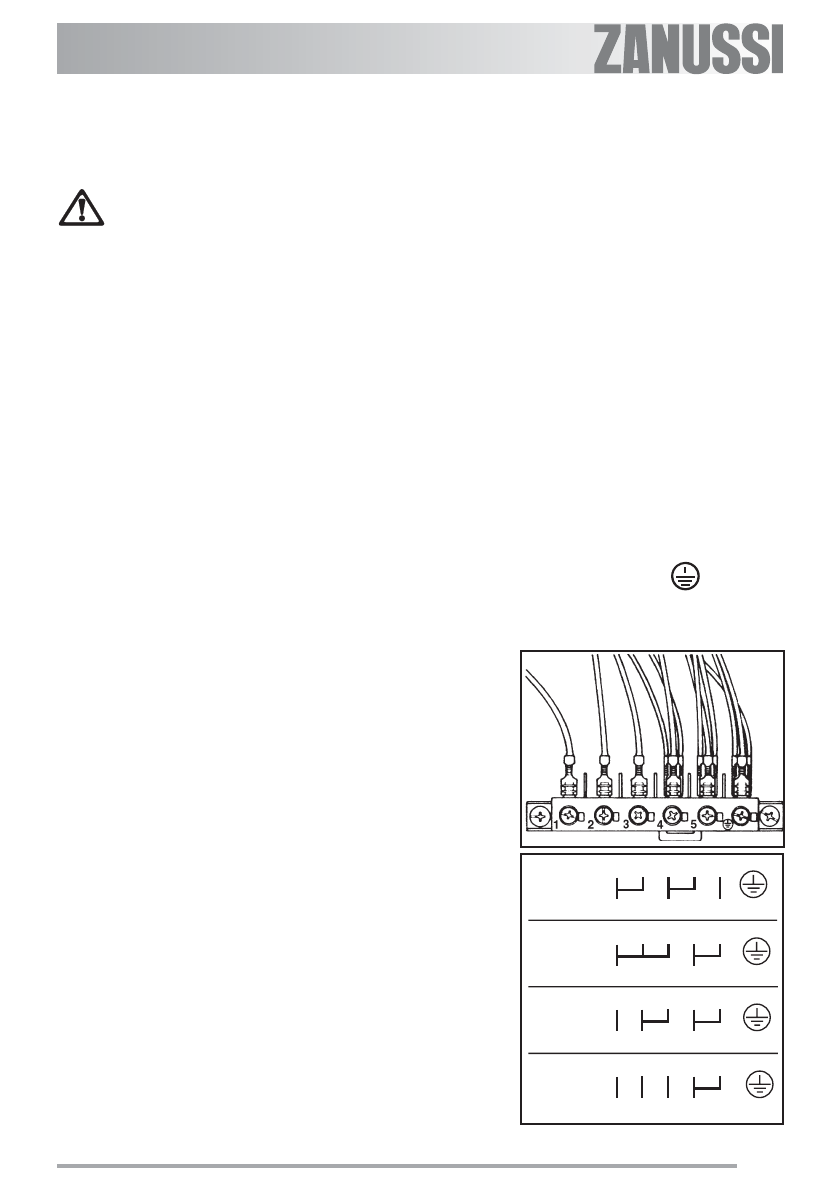

Подсоединение к клеммной колодке
Данное изделие оснащено легко доступной
60полюсной клеммной колодкой, перемычки
на которой по умолчанию предназначены для
подключения к 30фазной сети электропитания
напряжением 400 В0 с нулевым проводом.
П р и н а л и ч и и п и т а ю щ е й л и н и и с д р у г и м
напряжением перемычки на клеммной колодке
должны быть установлены так, как показано
на схеме. Провод заземления должен быть
п о д к л ю ч е н к к л е м м е
.
П о с л е
подсоединения сетевого шнура к клеммной
колодке закрепите его хомутом.
Инструкции для установщика
230V 3~
1 2 3 4 5
L1 L2 L3 PE
230V 1~
1 2 3 4 5
L1 N PE
400V 2N~
1 2 3 4 5
L1 L2 N PE
400V 3N~
1 2 3 4 5
L1 L2 L3 N PE
