55

Технические
характеристики

Размеры выемки для встраивания

Высота при встраивании под столешницу:

593 мм

при встраивании в колонну

580 мм

Ширина

560 - 570 мм

Глубина

550 мм

Размеры камеры духового шкафа

Высота

335 мм

Ширина

405 мм

Глубина

400 мм

Объем духового шкафа

53 л

Данный духовой шкаф должен устанавливаться

квалифицированным специалистом

.

Установка духового шкафа должна выполняться
в соответствии с приведенными указаниями.

Установка

Мощность нагревательных
элементов

Верхний нагревательный элемент

800 Вт

Нижний нагревательный элемент

1000 Вт

Элемент конвекции

2000 Вт

Элемент гриля

1650 Вт

Двойной элемент гриля

2450 Вт

Вентилятор конвекции

25 Вт

Лампочка освещения духового шкафа

25 Вт

Охлаждающий вентилятор

25 Вт

Мотор вертела

25 Вт

Полная мощность

2500 Вт

Напряжение питания (50 Гц)

230 В

Перед подключением прибора:

1)

удостоверьтесь, что предохранитель сети и
электрическая сеть в Вашей квартире выдерживают
соответствующую нагрузку;)

2)

удостоверьтесь, что электрическая сеть имеет
д о л ж н о е   з а з е м л е н и е ,   с о о т в е т с т в у ю щ е е
действующим нормам;

3)

удостоверьтесь, что после встраивания духового
шкафа в кухонную мебель обеспечивается легкий
д о с т у п   к   д в у х п о л ю с н о м у   р а з м ы к а т е л ю ,
и с п о л ь з у е м о м у   д л я   е г о   э л е к т р и ч е с к о г о
подключения.

Прибор поставляется с сетевым шнуром  Его следует
оборудовать вилкой, соответствующей нагрузке,
указанной на паспортной табличке.
В случае фиксированного подсоединения к сети между
плитой и сетевыми проводами необходимо установить
многополюсный размыкатель с минимальным зазором
между разомкнутыми контактами, равным 3 мм,  тип
к о т о р о г о   с о о т в е т с т в у е т   т р е б у е м о й   н а г р у з к е   в
соответствии с действующими нормами и правилами.
Желто-зеленый провод заземления не должен иметь
ни одного обрыва и должен быть примерно на 2 см
длиннее проводов фазы и нейтрали.
Сетевой провод должен быть размещен таким
образом, чтобы никакая его часть не могла нагреться
до температуры, на 50 °C превышающей комнатную
температуру.
После выполнения подключения проверьте работу
нагревательных элементов в течение около 3 минут.
П р и   н е о б х о д и м о с т и   з а м е н ы   с е т е в о г о   ш н у р а
и с п о л ь з у й т е   т о л ь к о   с п е ц и а л ь н ы й   к а б е л ь :
Обращайтесь за ним в сервисный центр. Желто-
зеленый провод заземления должен быть на 2 cм
длиннее проводов фазы и нейтрали.

Электрическое подключение

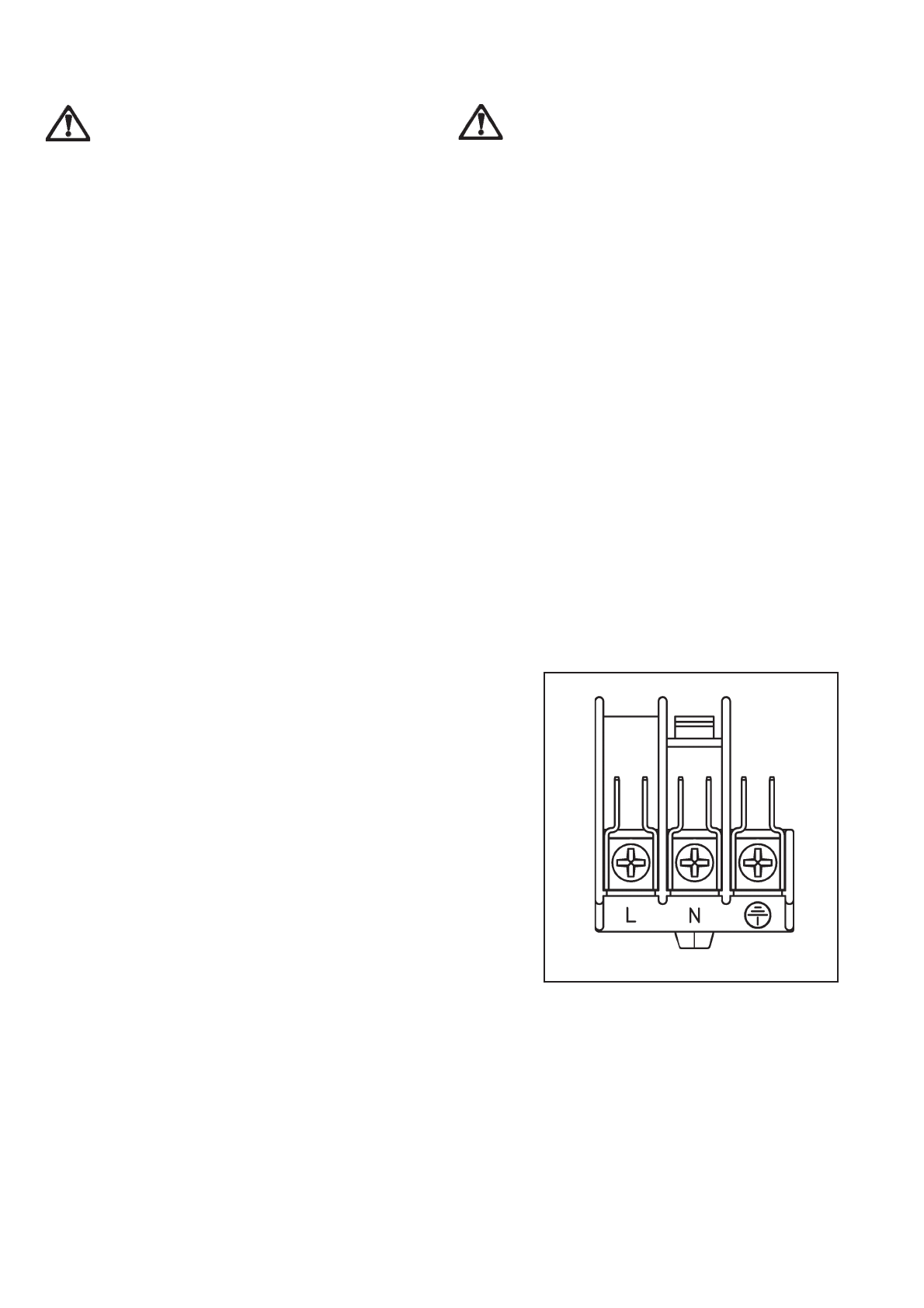

Клеммная колодка

Духовой шкаф оснащен легко доступной клеммной
к о л о д к о й ,   п р е д н а з н а ч е н н о й   д л я   п о д к л ю ч е н и я   к
однофазной сети электропитания напряжением 230 В
(Рис. 11).

И з г о т о в и т е л ь   н е   н е с е т   н и к а к о й
ответственности в случае несоблюдения
каких-либо правил техники безопасности.

Рис. 11
