Ventolux ACAPULCO - Инструкция по эксплуатации - Страница 11

10

1

2

1

2

3

4

5

1

1

L1

2

3

4

5

N

PE

1/N~

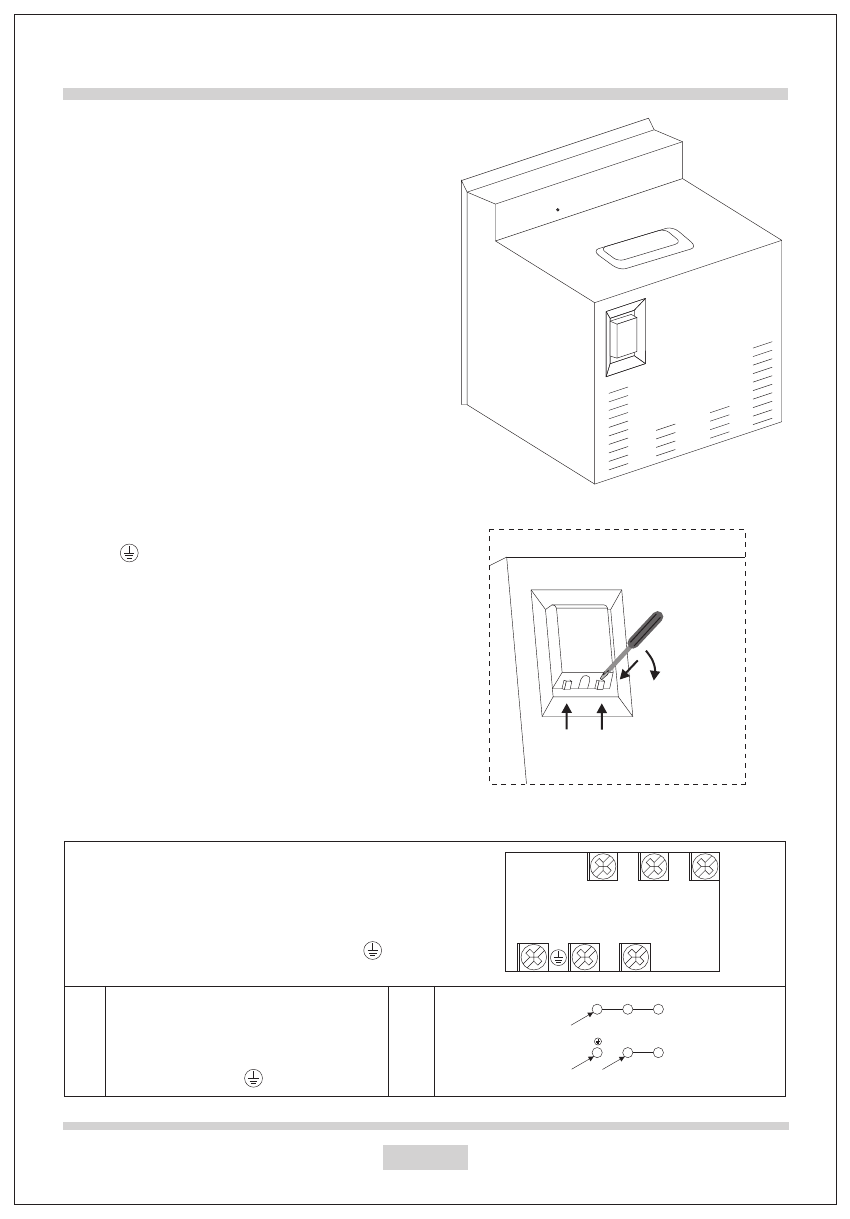

УСТАНОВЛЕННЯ

Електричні з’єднання

Увага!

Усі електромонтажні роботи має виконувати ква-

ліфікований  і  уповноважений  на  це  електрик.

Жодних змін або навмисних виправлень у елек-

тромережі виконувати не потрібно.

Вказівки щодо установлення

Духова  шафа  призначена    для  роботи  з  три-

фазним змінним струмом (220 В -240 В / 50 Гц).

Схема  підключення  зазначена  також  на  кришці

клемної  коробки.  Пам’ятайте,  що  з’єднувальний

провід  має  відповідати  типу  підключення  та  но-

мінальній потужності духової шафи.

З’єднувальний  кабель  має  бути  закріплений  на-

тяжним затискачем.

Увага!

Не  забудьте  підключити  коло  аварійного  захис-

ту до клеми на клемній колодці, позначеній сим-

волом

10

1

2

1

2

3

4

5

1

1

L1

2

3

4

5

N

PE

1/N~

.  Джерело  електроживлення  духової

шафи  має  бути  обладнане  аварійним  вимика-

чем,  за  допомогою  якого  буде  відбуватися  від-

ключення  живлення  у  разі  надзвичайної  ситуа-

ції. Відстань між робочими контактами аварійно-

го вимикача має бути не менше 3 мм.

Перед  підключенням  духової  шафи  до  джерела

живлення  слід  обов’язково  прочитати  інформа-

цію, зазначену на табличці технічних даних і схе-

мі підключення.

СХЕМА ПІДКЛЮЧЕННЯ

Увага! Напруга нагрівальних елементів 220 В – 240 В

Увага! Під час будь-якого електричного з’єднання слід

обов’язково підключати запобіжний провід до клеми

заземлення, позначеної символом

10

1

2

1

2

3

4

5

1

1

L1

2

3

4

5

N

PE

1/N~

.

Для заземленого однофазного

підключення до 220 В ~ 240 В, мости

з’єднують клеми 1-2-3 і клеми 4-5,

запобіжний провід підключається до

клеми, позначеної

10

1

2

1

2

3

4

5

1

1

L1

2

3

4

5

N

PE

1/N~

.
