Для фиксации духового шкафа внутри кухонного гарнитура, откройте дверцу прибора и закрепите
ее с помощью 4-х деревянных шурупов, которые необходимо вставить в предназначенные для них
4 отверстия по периметру рамки.


ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

Данные духовые шкафы оснащены трехжильным кабелем питания и работают от сети переменного
тока. Проводник заземления окрашен в желто-зеленый цвет.

Подсоединение кабеля питания

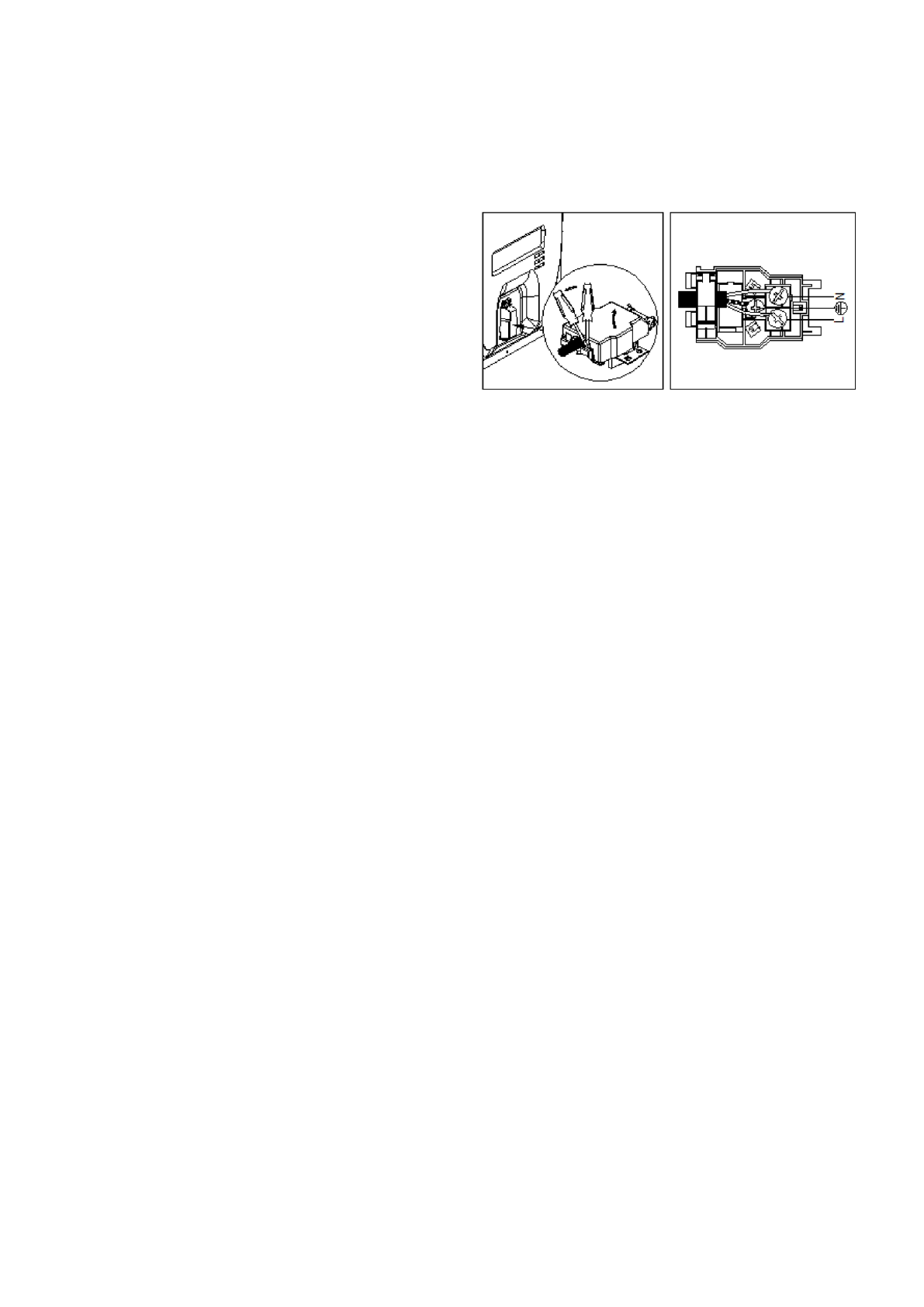

Открытие соединительной коробки:



Используя  отвертку  в  качестве  рычага,
сдвиньте в сторону защелку на крышке соеди-
нительной коробки.



С  помощью  отвертки  отсоедините  2  крепеж-
ных  элемента  и  поднимите  крышку  соедини-
тельной коробки.

Порядок действий для подсоединения кабеля:



Открутите винт кабельного хомута и три винта зажимов: L, N, #.



Закрепите  проводники  под  головками  винтов  согласно  следующему  цветовому  обозначению:
синий (N), коричневый (L) и желто-зеленый #.



Закрепите кабель питания на месте с помощью хомута и закройте крышку соединительной коробки.

Подсоединение кабеля питания к сети питания

Подсоедините  стандартную  вилку  в  соответствии  с  нагрузкой,  указанной  на  заводской  табличке
прибора. При жестком креплении кабеля непосредственно к сети питания, установите многополюс-
ный автоматический выключатель, изоляционное расстояние между контактами которого в отклю-
ченном положении составляет не менее 3 мм. Номинал многополюсного автоматического выклю-
чателя следует подбирать в соответствии с нагрузкой. Выключатель должен соответствовать тре-
бованиям действующих нормативных документов (проводник заземления не должен размыкаться
при отключении автоматического выключателя).
Кабель питания должен быть расположен таким образом, чтобы ни один из его участков не нагре-
вался  на  50  °С  выше  комнатной  температуры,  или  он  должен  быть  защищен  теплоизолирующей
оплеткой с соответствующими характеристиками.

Перед выполнением соединений, проверьте следующее:



Электробезопасность прибора гарантируется только в том случае, если он правильно и эффек-
тивно заземлен в соответствии с действующими нормами и правилами по электробезопасности.
Если  у  Вас  есть  какие-либо  сомнения  в  эффективности  заземления,  обратитесь  к  квалифици-
рованному  электрику.  Производитель  снимает  с  себя  ответственность  за  повреждения,  полу-
ченные по причине ненадлежащего заземления прибора.



Перед подключением прибора к розетке сети питания убедитесь, что его технические характе-
ристики,  указанные на заводской  табличке (на  приборе  и/или  его  упаковке),  соответствуют  па-
раметрам сети питания.



Убедитесь,  что  сеть  питания  и  розетка  выдерживают  максимальную  потребляемую  мощность
прибора (указана на заводской табличке). В случае возникновения сомнений обратитесь к ква-
лифицированному электрику.



Если  розетка  сети  питания  и  вилка  прибора  несовместимы,  замените  розетку  на  подходящую
(обратитесь к квалифицированному электрику). Также электрик должен проверить, подходит ли
поперечное  сечение  проводников  розетки  для  передачи  мощности,  необходимой  для  работы
прибора. Не рекомендуется использоваться переходники, многоместные розетки и/или удлини-
тели. Если же избежать их использования невозможно, то следует использовать одинарные или
многоместные розетки и удлинители, соответствующие существующим требованиям по технике
безопасности.  В  таких случаях,  следите,  чтобы  максимальная допустимая нагрузка,  указанная
на одноместном переходнике или удлинителе, или максимальная мощность, указанная на мно-
гоместном переходнике, не превышали допустимые показатели. Вилка и розетка должны быть
легко доступны.
