19

Рис.16

Рис.17б

Рис.17а

Рис.17

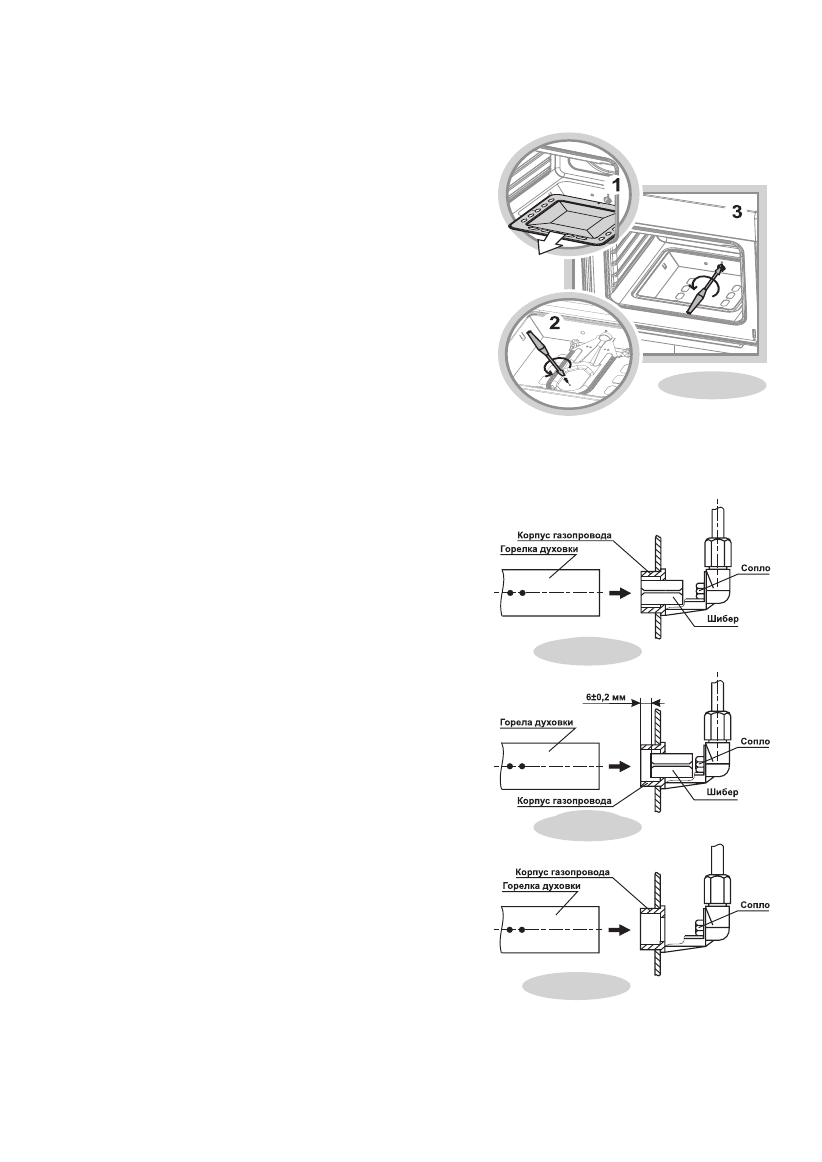

Замена сопла горелки духовки (рис.16)

-  снять дно духовки;

-  вывернуть винт крепления горелки.

-  снять горелку с корпуса.

-  торцевым  гаечным  ключом  (S  =  8  мм)  выкрутить  и

заменить сопло.

-  сборку произвести в обратной

последовательности.

Установка шибера для работы на другом виде (давлении) газа (рис.17, 17а, 17б)

●

Перевод духовки на давление газа Рн=13 мбар

(1300 Па)

-   заменив  сопло  как  описано  выше,  установите

шибер согласно рисунку 17.

  В Н И М А Н И Е !

ТО Р Е Ц   Ш И Б Е РА   Д О Л Ж Е Н

ЛЕЖАТЬ  В  ОДНОЙ  ПЛОСКОСТИ  С  ТОРЦЕМ

КОРПУСА ГАЗОПРОВОДА.

●  Перевод духовки на давление газа Рн=20 мбар

(2000 Па)

-  заменив  сопло  как  описано  выше,  установите

шибер согласно рисунку 17а.

●  Перевод духовки на сжиженный газ СПБТ

(Рн=30 мбар (3000 Па))

-  удалите шибер из корпуса газопровода (рис. 17б);

-  замените сопло как описано выше.

Регулировка винта малого расхода (ВМР) ТУПа

При  переводе  духовки  на  другой  вид  газа  (давление)

после замены сопла горелки необходимо отрегулировать

ВМР.

Если  духовк а  у же  встроена  в  мебель,  ее  ну жно

демонтировать  чтобы  получить  доступ  к  винтам,

крепящим панель управления.

Зажгите  горелку,  переведите  ручку  терморегулятора  в

положение  «малое  пламя»,  снимите  ручки,  панель  и

отверткой,  вращая  ВМР,  добейтесь  минимального,  но

устойчивого  пламени  горелки  (длина  пламени  должна

составлять 4…6 мм).

П р а в и л ь н о с т ь   н а с т р о й к и   п р о ве ря етс я   б ы с т р ы м

поворотом ручки из положения «максимальное пламя»

в положение «малое пламя». Пламя при этом не должно гаснуть.
