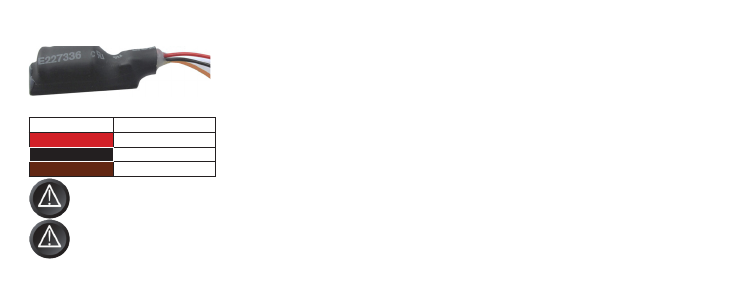

CTV-BUZ -блок управления электромеханическим замком
Предназначен для питания от монитора электромеханического замка. Позволяет обойтись
без дополнительного блока питания.
Цвет провода Назначение
Красный
Питание +12В
Черный
Общий
Коричневый
Выход на замок +
Провода CTV-BUZ:
При подаче команды с монитора на открывание двери, контакты реле внутри панели за-
мыкают цепь, и на замок поступает мощный электрический импульс, энергии которого
достаточно для срабатывания механизма замка. Назначение цветных проводов на мо-
ниторах различных производителей могут отличаться от назначений проводов панели
CTV-D3001/4001AHD. При использовании панели с видеодомофонами других марок, необ-
ходимо строго учитывать именно назначение проводов, а не их цвета. Для исключения не-
правильной работы и повреждения устройства тщательно изучите инструкции по установке
и подключению, как данной вызывной панели, так и видеодомофона. Сопоставьте назначе-
ние сигналов проводников.
Внимание! Данная схема расчитана на подключение исключительно электромеханических замков! Будьте внимательны!
Подключения замков другого типа может привести к выходу из строя как элементов схемы самой панели, так и замка!
Внимание! Некоторые электромеханические замки имеют в своей конструкции защитный диод. Подключать такие замки
следует строго по инструкции с соблюдением полярности! Несоблюдение полярности может привести к выходу блока
управления замком из строя!
15
