Назначение цветных проводов на мониторах различных производителей могут отличаться от назначений проводов панели
CTV-D3001/CTV-D4001AHD. При использовании панели с видеодомофонами других марок, необходимо строго учитывать имен-
но назначение проводов, а не их цвета. Для исключения неправильной работы и повреждения устройства тщательно изучите
инструкции по установке и подключению, как данной вызывной панели, так и видеодомофона. Сопоставьте назначение сигналов
проводников.

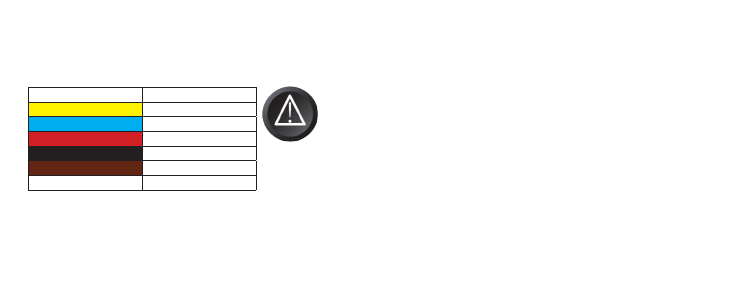

Таблица 2
Все соединения должны осуществляться только при выключенном пита-
нии видеодомофона и электрозамка.
Коричневый и белый провода панели включаются в разрыв цепи питания
электрозамка.
Использовать питание видеодомофона для электрозамка запрещено -
оно предназначено только для питания вызывной панели.
Встроенное реле управления замком обеспечивает замыкание и размы-
кание контактов (провода белый и коричневый) при подаче сигнала с
видеомонитора.
Цвет провода
Сигнал
Желтый
Видео
Синий
Аудио
Красный
12 В
Черный
Общий
Коричневый
Реле замка
Белый
Реле замка
Соединения
Вызывная панель подключается согласно этикетке, расположенной на кабеле. Назначение и цвета проводов указаны в Таблице 2
настоящей инструкции.
