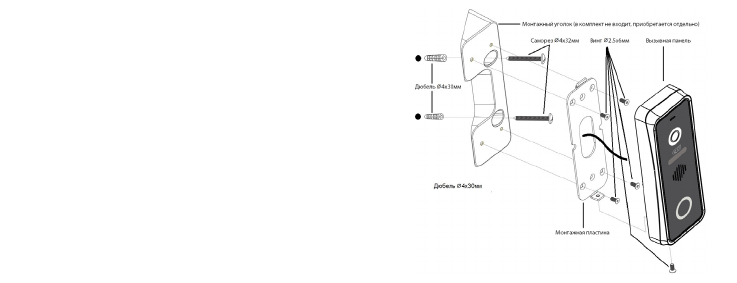

Схема установки панели с использованием монтажного уголка
Порядок установки:
Кабельные линии для соединения панели с видеодомофоном и элек-
трозамком (если он имеется) должны быть заранее подведены к месту
установки.
1. Разметьте на стене место под два отверстия, используя для этого
монтажный уголок.
2. Просверлите в стене два отверстия под дюбели.
3. Установите дюбели в отверстия.
4. Прикрутите монтажный уголок к стене.
5. Прикрутите монтажную пластину к уголку, пропустив кабели подклю-
чения через отверстие в центре пластины.
6. Подключите панель к видеодомофону и электрозамку (если он имеет-
ся). Схема подключения приведена в следующем разделе инструкции.
7. Под центральной частью монтажного уголка организуйте небольшую
полость. Аккуратно уложите излишки кабеля в полость.
8. Установите панель на монтажную пластину и закрепите её фиксирую-
щим винтом в нижней части панели.
